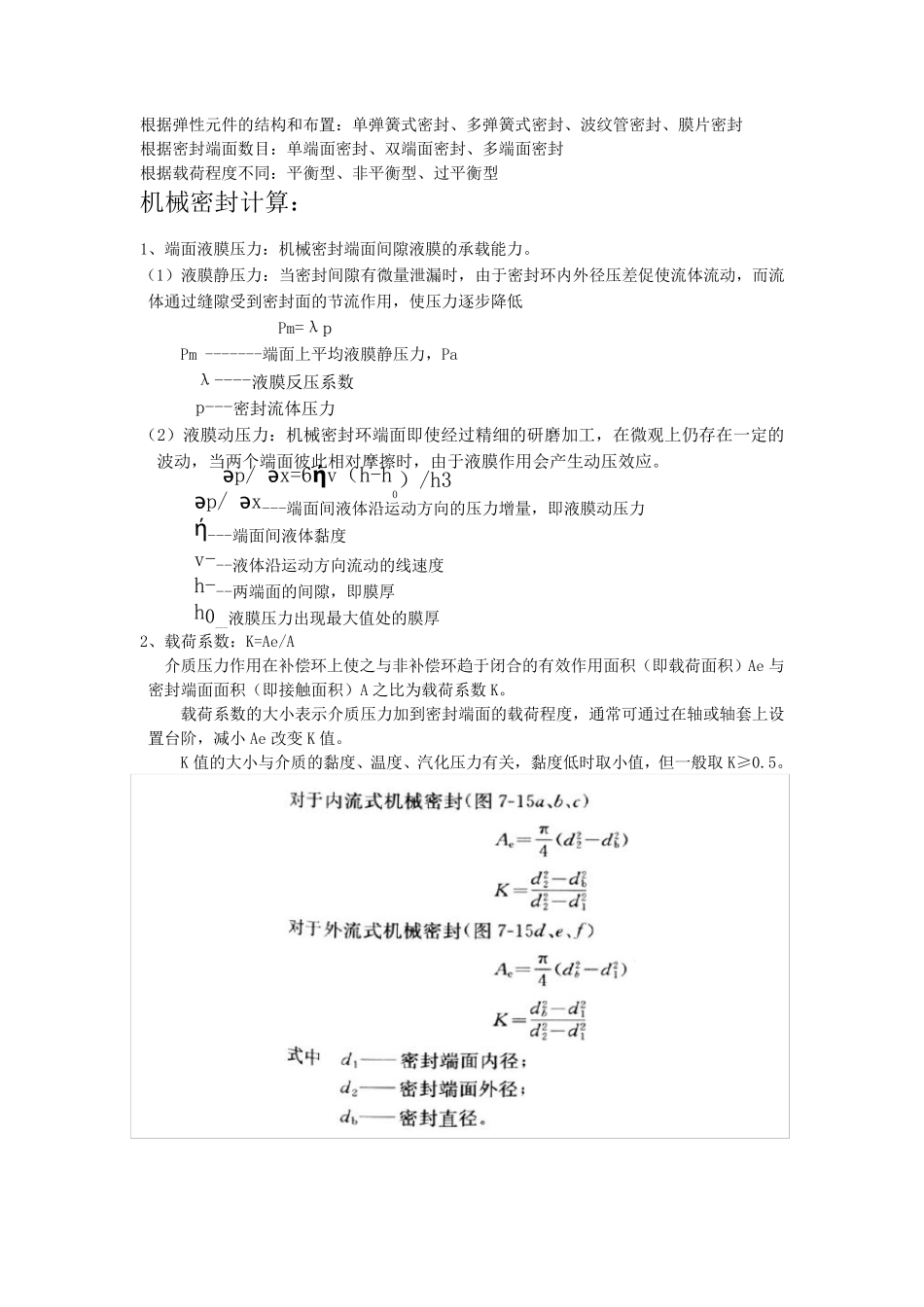

一、密封的分类: 1、静密封: (1)根据工作压力:高压静密封、中压静密封、低压静密封 (2)根据工作原理:法兰连接垫片密封、自紧密封、研合面密封、O 形环密封、胶圈密封、填料密封、螺纹连接垫片密封、螺纹连接密封、承插连接密封、密封胶密封 2、动密封: (1)根据密封面间是滑动还是旋转运动:往复密封、旋转密封 (2)根据密封件与其做相对运动的零部件是否接触: A.接触式动密封 a.按密封件的接触位置:圆周(径向)密封、端面(轴向)密封(机械密封) b.按密封原理:填料密封(毛毡密封、软填料密封、硬填料密封、挤压型密封、唇形密封)、油封密封、涨圈密封 B.非接触式动密封:迷宫密封、动力密封(离心密封、浮环密封、螺旋密封、气压密封、喷射密封、水力密封、磁流密封等) C.无轴封密封(隔膜式、屏蔽式、磁力传动式) 二、机械密封: 机械端面密封是一种旋转传动件密封,是由一对或数对动环与静环组成的平面摩擦副构成的密封装置。主要部件是动环和静环,一个随主轴旋转,一个固定不动 构成机械密封的基本元件:端面摩擦副(动环、静环)、弹性元件(弹簧)、辅助密封(O 形圈)、传动件(传动销、传动螺钉)、防转件(防转销)、紧固件(弹簧座、压环、压盖、紧钉螺钉、轴套) 静环,又称为非补偿环 动环,又称为补偿环 由补偿环、弹性元件和副密封等构成的组件称为补偿环组件。 机械密封分类: 根据端面接触状态:接触式机械密封、非接触式机械密封、半接触式密封 根据静环安装位置:内装式密封、外装式密封 根据介质泄漏方向:内流型、外流型 根据弹簧元件运动状态:静止式密封、旋转式密封 根据密封流体在密封端面引起 的卸 载 程 度 :平衡 型密封、非平衡 型密封 根据弹性元件的结构和布置:单弹簧式密封、多弹簧式密封、波纹管密封、膜片密封 根据密封端面数目:单端面密封、双端面密封、多端面密封 根据载荷程度不同:平衡型、非平衡型、过平衡型 机械密封计算: 1、端面液膜压力:机械密封端面间隙液膜的承载能力。 (1)液膜静压力:当密封间隙有微量泄漏时,由于密封环内外径压差促使流体流动,而流体通过缝隙受到密封面的节流作用,使压力逐步降低 Pm=λp Pm -------端面上平均液膜静压力,Pa λ----液膜反压系数 p---密封流体压力 (2)液膜动压力:机械密封环端面即使经过精细的研磨加工,在微观上仍存在一定的波动,当两个端面彼此相对摩擦时,由于液膜作用会产生...
