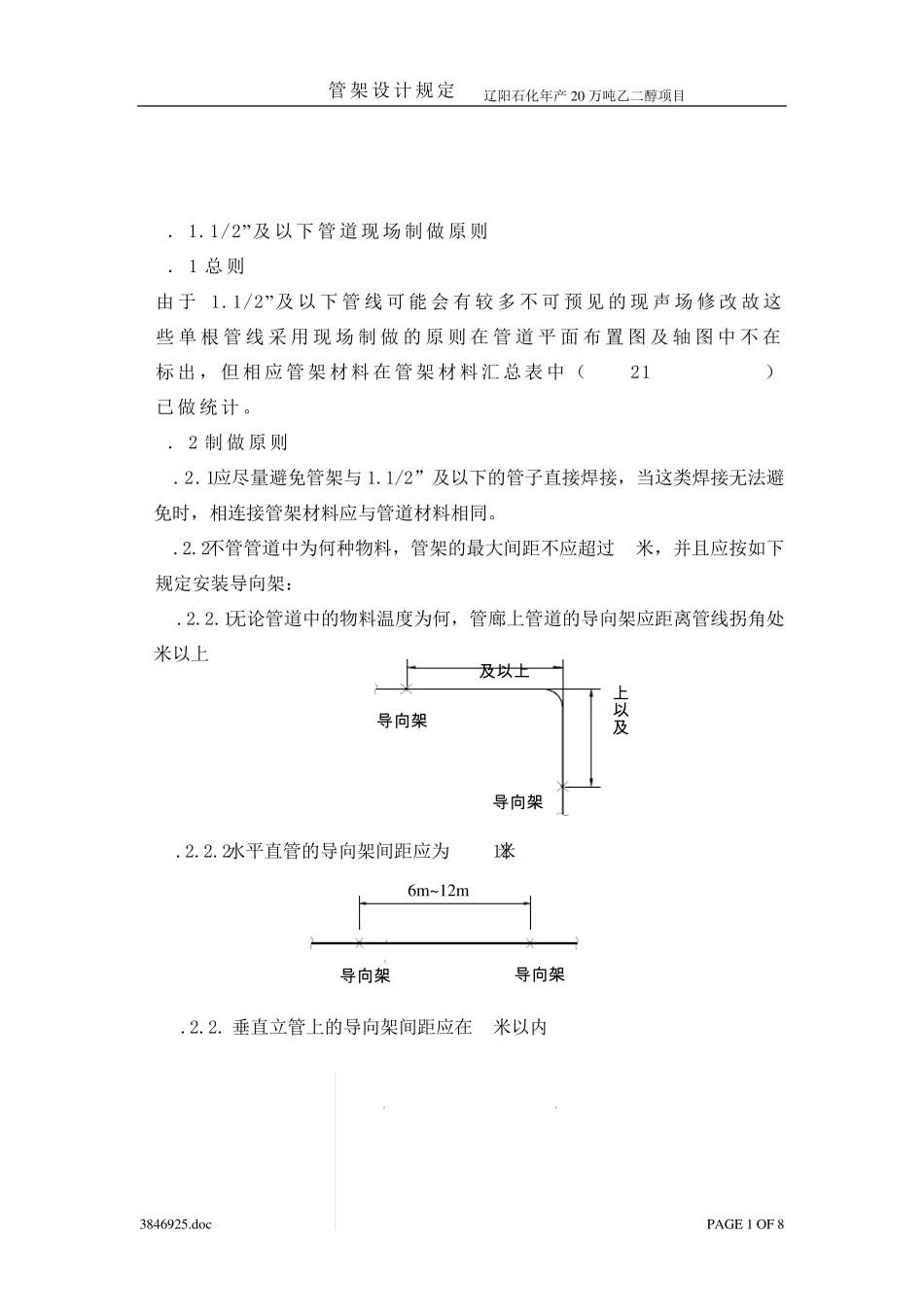

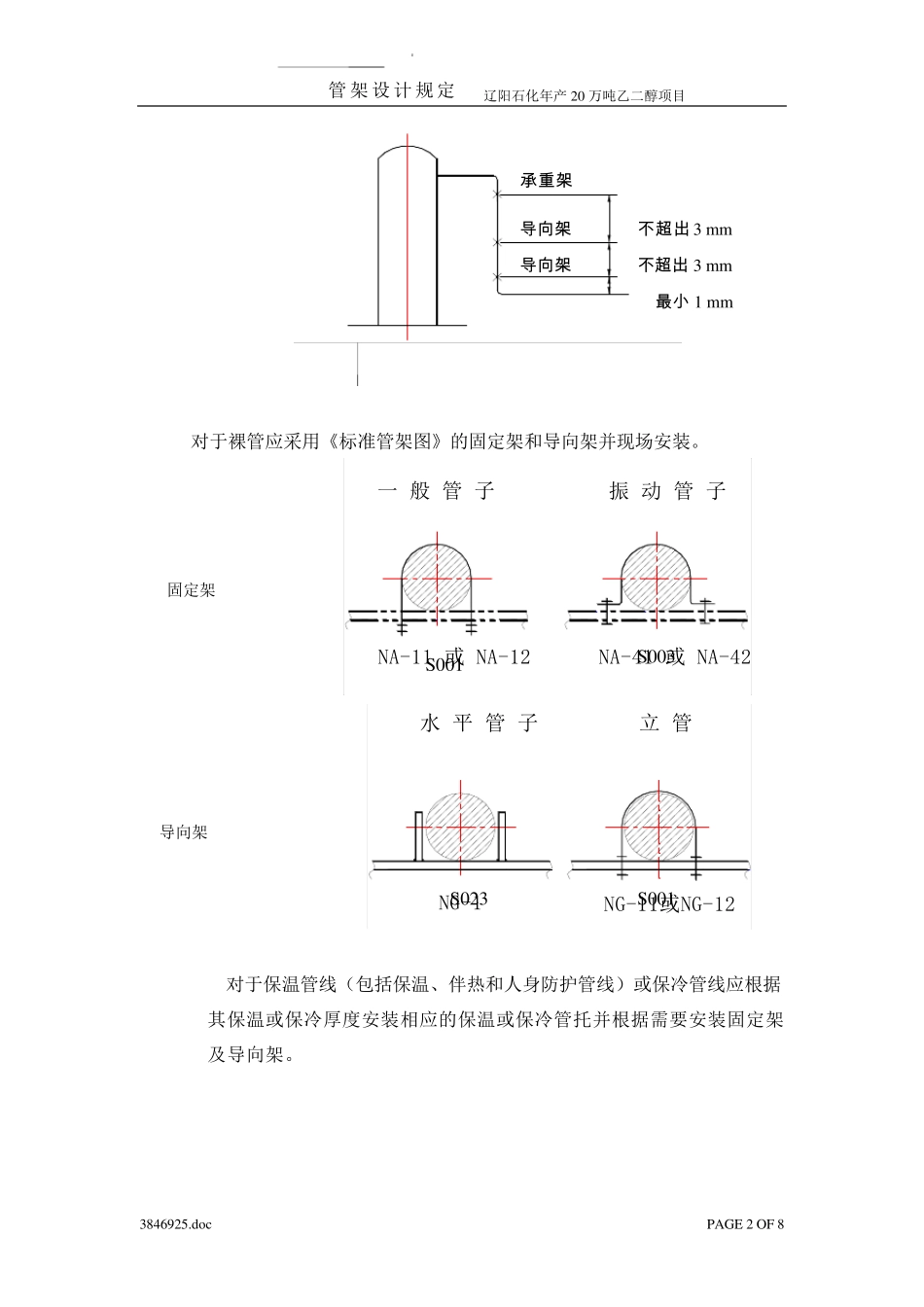

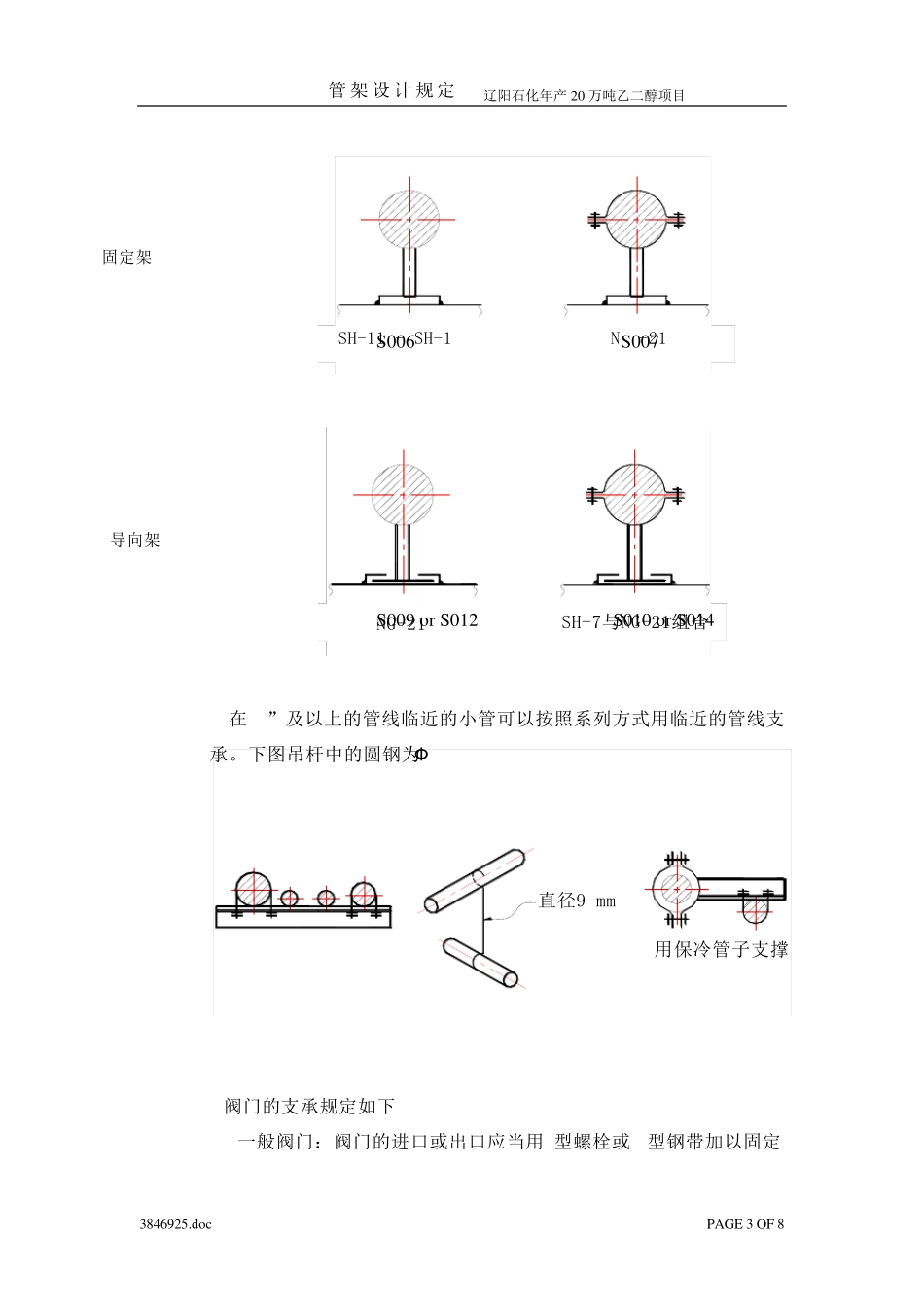

管架设计规定 辽阳石化年产20 万吨乙二醇项目 3846925.doc PAGE 1 OF 8 4．1.1/2”及以下管道现场制做原则 4．1 总则 由于1.1/2”及以下管线可能会有较多不可预见的现声场修改故这些单根管线采用现场制做的原则在管道平面布置图及轴图中不在标出，但相应管架材料在管架材料汇总表中（3021-A00-00-PM55）已做统计。 4．2 制做原则 4.2.1 应尽量避免管架与1.1/2”及以下的管子直接焊接，当这类焊接无法避免时，相连接管架材料应与管道材料相同。 4.2.2不管管道中为何种物料，管架的最大间距不应超过 3米，并且应按如下规定安装导向架： 4.2.2.1无论管道中的物料温度为何，管廊上管道的导向架应距离管线拐角处6米以上 4.2.2.2水平直管的导向架间距应为 6~12米 4.2.2.3垂直立管上的导向架间距应在3米以内 导 向 架 导 向 架 6 m及 以 上 6 m及以上 导 向 架 导 向 架 6m~12m 管架设计规定 辽阳石化年产20 万吨乙二醇项目 3846925.doc PAGE 2 OF 8 4.2.3对于裸管应采用《标准管架图》的固定架和导向架并现场安装。 4.2.3对于保温管线（包括保温、伴热和人身防护管线）或保冷管线应根据其保温或保冷厚度安装相应的保温或保冷管托并根据需要安装固定架及导向架。 一 般 管 子NA-11 或 NA-12NA-41 或 NA-42振 动 管 子NG-1NG-11或NG-12水 平 管 子立 管承 重 架 不超出 3 mm 最小 1 mm 导向架 导向架 不超出 3 mm 固定架 导向架 S001 S003 S023 S001 管架设计规定 辽阳石化年产20 万吨乙二醇项目 3846925.doc PAGE 3 OF 8 4.2.4.在4”及以上的管线临近的小管可以按照系列方式用临近的管线支承。下图吊杆中的圆钢为Ф 9mm 4.2.5阀门的支承规定如下 4.2.5.1一般阀门：阀门的进口或出口应当用U型螺栓或 U型钢带加以固定 SH-11 - SH-16NA-21NG-21SH-7与NG-21组合用保冷管子支撑直径9 mm固定架 导向架 S006 S007 S009 or S012 S010 or S014 管架设计规定 辽阳石化年产20 万吨乙二醇项目 3846925.doc PAGE 4 OF 8 4.2.5.2控制阀：控制阀的进口或出口应当用 U型螺栓或 U型钢带加以固定 4.2.6 软管站的管架应如下所示： 固定架固定架类型管架位置(立 管)管 架 位 置(水平管线)固定架固定架固定架类型固定架类型管 架 位 置固定架（如有需要）管架位置固定架类型已有结构 管架设计规定 辽阳石化年产20 万吨乙二醇项目 384...
