隧道照明设施施工组织设计VIP专享VIP免费

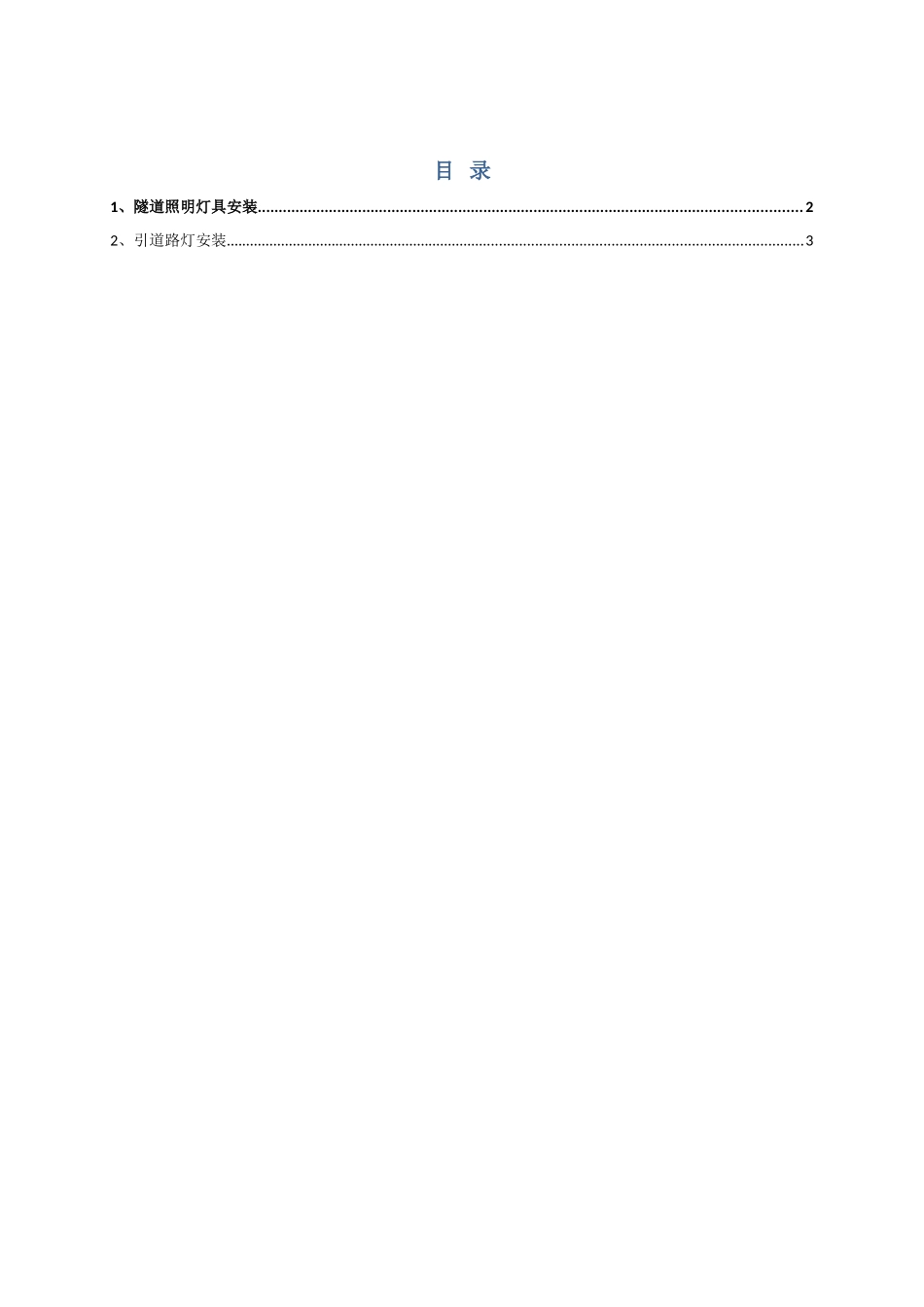

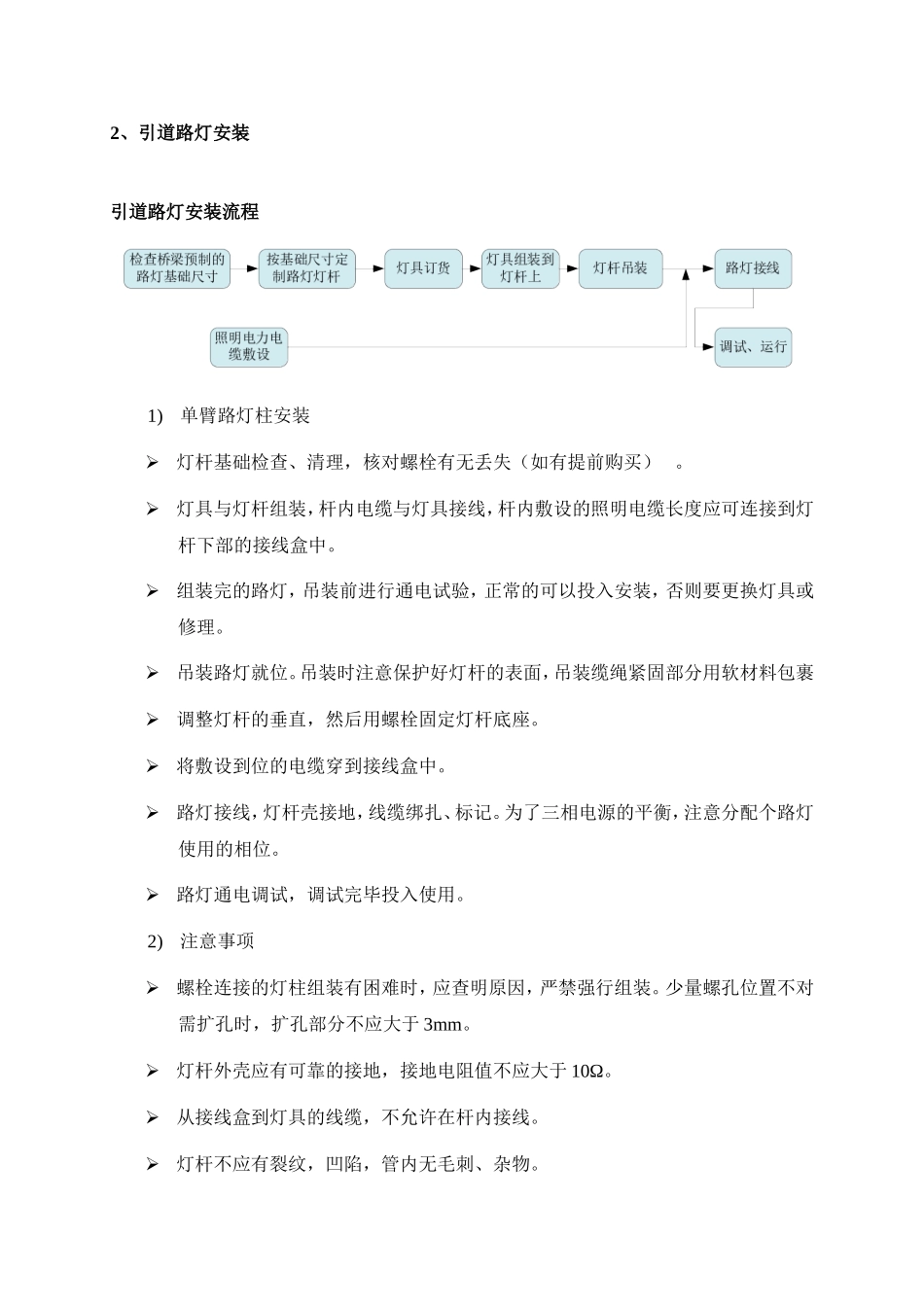

目录1、隧道照明灯具安装..................................................................................................................................22、引道路灯安装..................................................................................................................................................3隧道照明设施施工1、隧道照明灯具安装1)灯具安装基本工序图：2)施工内容和方案：以隧道中心线为基准，根据灯具布置图的灯具安装高度要求，用钢尺和线锤定位，在隧道直线段每隔15米确定一个点，在隧道的弯曲处的则每隔2米定一个点，然后放线。即在隧道两侧隧道壁上，灯具安装的高度各放一根线。在根据灯具布置图，用皮尺水平方向定位灯具。从隧道一端开始每测量到一个灯具的位置，做标记，标记内容包括灯具编号和灯具型号。控制灯具定位误差：纵向小于5cm，横向小于3cm；在确定的灯具位置上，根据灯具底座尺寸确定膨胀螺栓的位置。用电锤钻孔，保证膨胀螺栓胀管的深度一致，用膨胀螺栓把灯具底座固定在隧道安装灯具，将灯具与底座可靠连接和固定。灯具安装后，利用水平尺调整两端高低，使之与路面平等，偏差小于5mm。调整灯具使之与隧道方向一致，偏差小于5mm。完成一段灯具安装后，通过人工在行车道观察，调整整个灯具走向的线型，使其美观。利用专用工具调整，使投光角度准确，各灯具投光方向一致。灯具接线，灯具调试。干线电缆终端和分支电缆终端的连接处设接线盒，内设接线板及接地端子可供连接每一灯具接线和接地线。连接灯具导线的所有终端根据电源类型、回路用途和相位进行编码，以方便维修。2、引道路灯安装引道路灯安装流程1)单臂路灯柱安装灯杆基础检查、清理，核对螺栓有无丢失（如有提前购买）。灯具与灯杆组装，杆内电缆与灯具接线，杆内敷设的照明电缆长度应可连接到灯杆下部的接线盒中。组装完的路灯，吊装前进行通电试验，正常的可以投入安装，否则要更换灯具或修理。吊装路灯就位。吊装时注意保护好灯杆的表面，吊装缆绳紧固部分用软材料包裹调整灯杆的垂直，然后用螺栓固定灯杆底座。将敷设到位的电缆穿到接线盒中。路灯接线，灯杆壳接地，线缆绑扎、标记。为了三相电源的平衡，注意分配个路灯使用的相位。路灯通电调试，调试完毕投入使用。2)注意事项螺栓连接的灯柱组装有困难时，应查明原因，严禁强行组装。少量螺孔位置不对需扩孔时，扩孔部分不应大于3mm。灯杆外壳应有可靠的接地，接地电阻值不应大于10Ω。从接线盒到灯具的线缆，不允许在杆内接线。灯杆不应有裂纹，凹陷，管内无毛刺、杂物。紧固螺栓应热镀锌，灯柱组立后全部螺栓应复紧一次。单臂路灯垂直倾斜度不应大于3‰。测量绝缘电阻，应符合下列规定：配电装置及馈电线路的绝缘电阻值不应小于0.5MΩ；测量馈电线路绝缘时，应将断路器、用电设备、电器和仪表等断开。3)试验和测试测量绝缘电阻，应符合下列规定：配电装置及馈电线路的绝缘电阻值不应小于0.5MΩ；测量馈电线路绝缘时，应将断路器、用电设备、电器和仪表等断开。各灯的点亮控制系统试验。主要场所的照度测量。接地装置的接地电阻测量。
