FANUC系统诊断功能

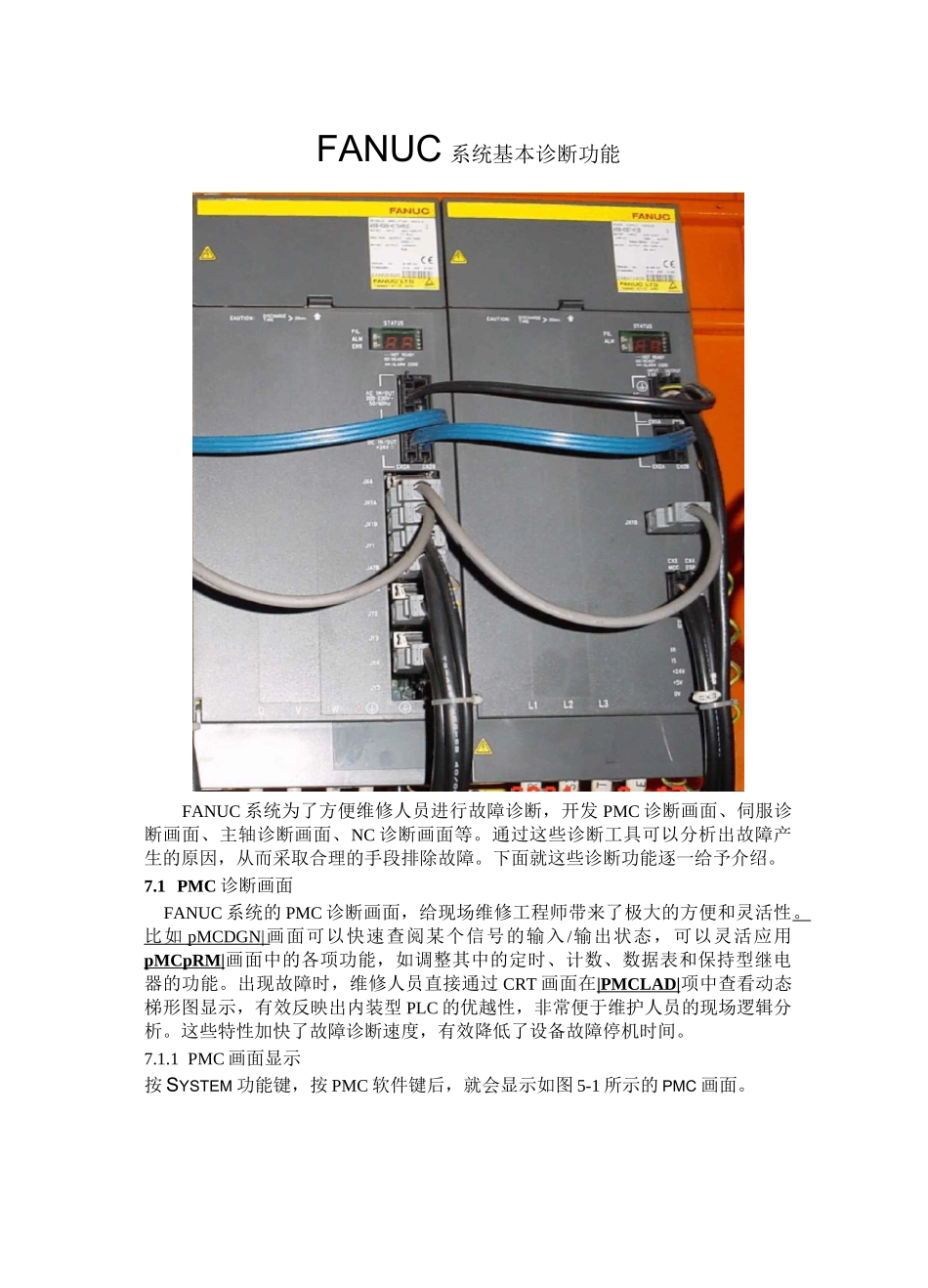

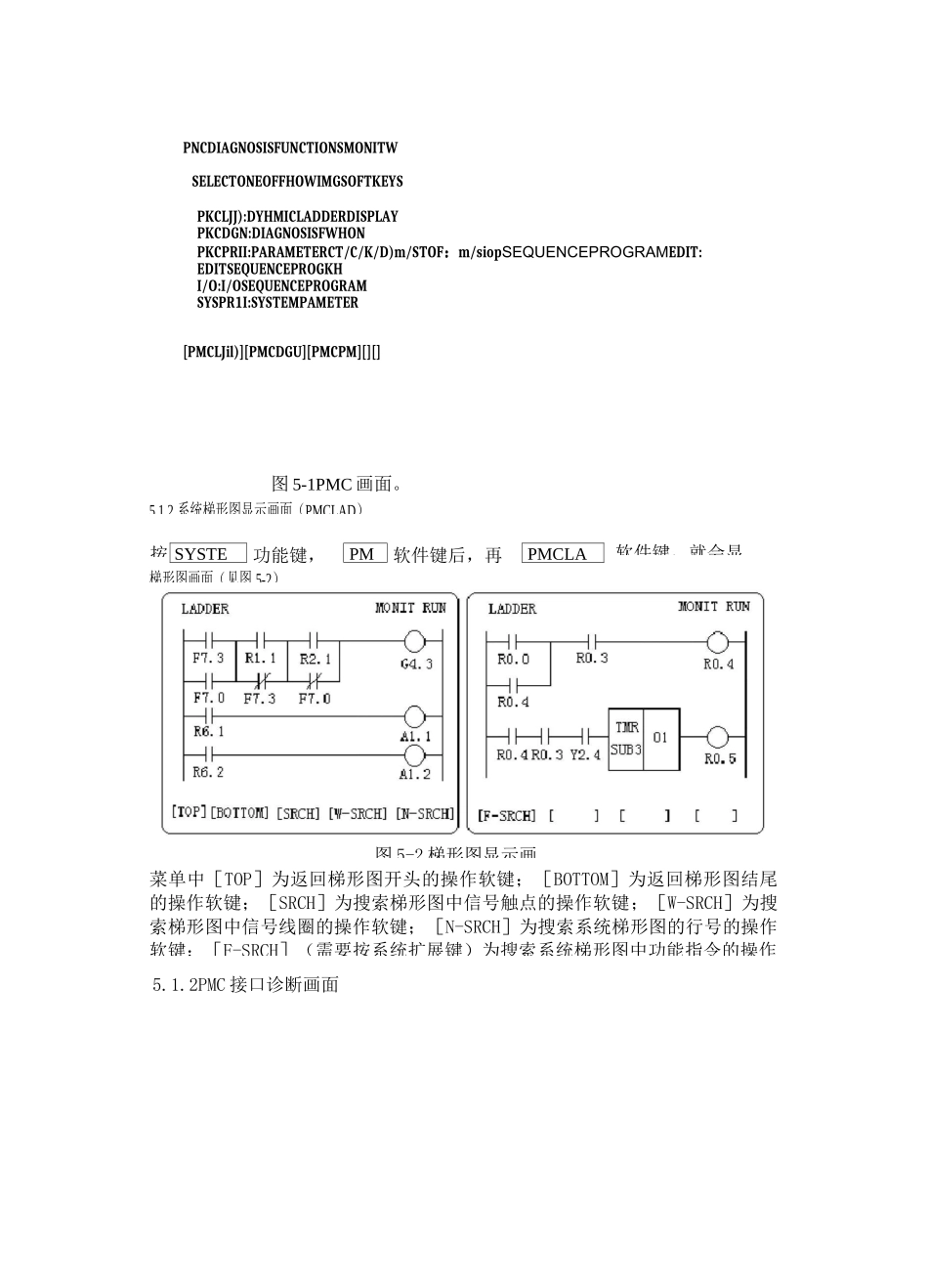

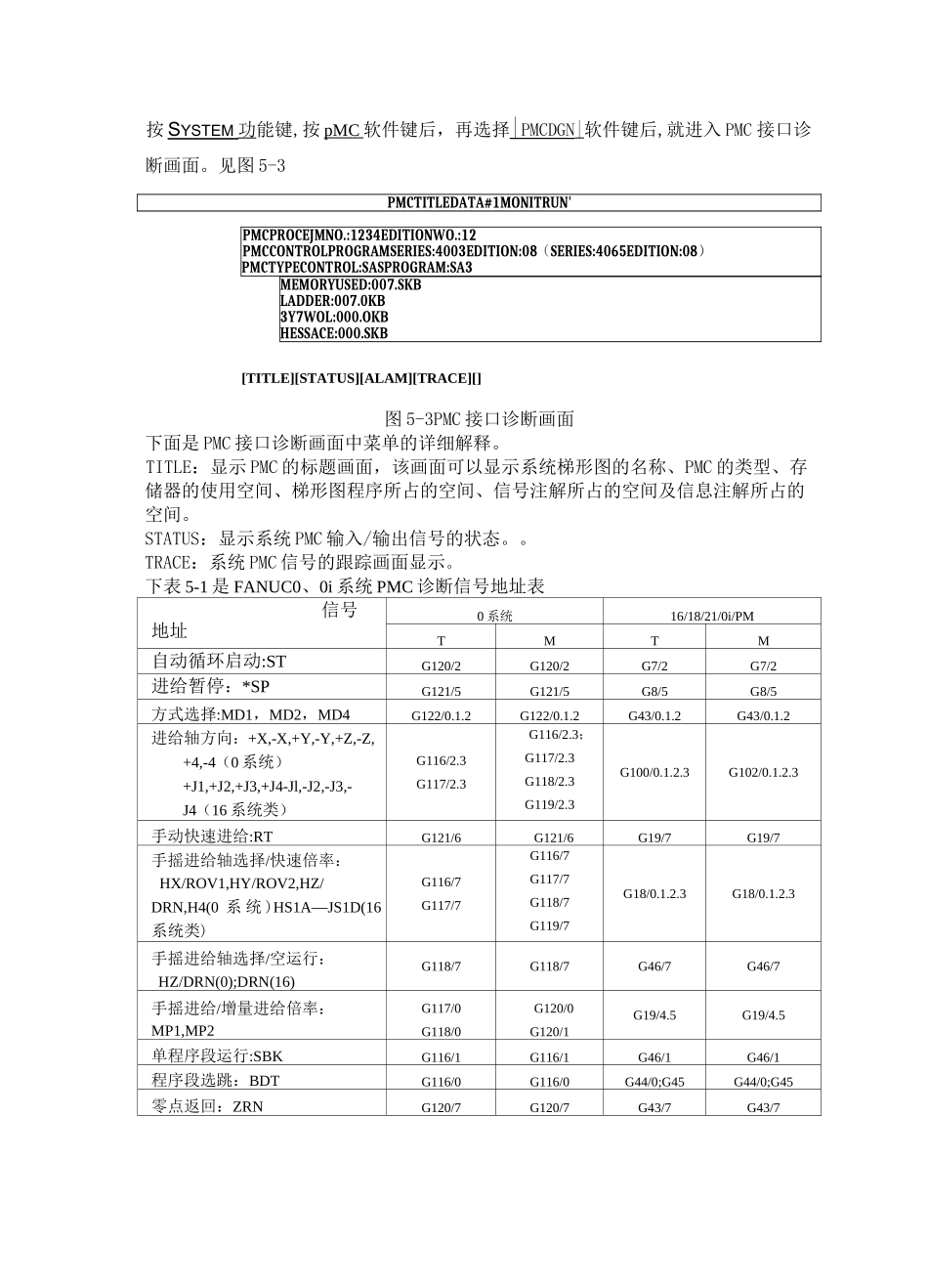

FANUC 系统基本诊断功能FANUC 系统为了方便维修人员进行故障诊断，开发 PMC 诊断画面、伺服诊断画面、主轴诊断画面、NC 诊断画面等。通过这些诊断工具可以分析出故障产生的原因，从而采取合理的手段排除故障。下面就这些诊断功能逐一给予介绍。7.1 PMC 诊断画面FANUC 系统的 PMC 诊断画面，给现场维修工程师带来了极大的方便和灵活性。比如 pMCDGN | 画面可以快速查阅某个信号的输入/输出状态，可以灵活应用pMCpRM|画面中的各项功能，如调整其中的定时、计数、数据表和保持型继电器的功能。出现故障时，维修人员直接通过 CRT 画面在|PMCLAD|项中查看动态梯形图显示，有效反映出内装型 PLC 的优越性，非常便于维护人员的现场逻辑分析。这些特性加快了故障诊断速度，有效降低了设备故障停机时间。7.1.1 PMC 画面显示按 SYSTEM 功能键，按 PMC 软件键后，就会显示如图 5-1 所示的 PMC 画面。SYSTE功能键，PM软件键后，再PMCLAPNCDIAGNOSISFUNCTIONSMONITWSELECTONEOFFHOWIMGSOFTKEYSPKCLJJ):DYHMICLADDERDISPLAYPKCDGN:DIAGNOSISFWHONPKCPRII:PARAMETERCT/C/K/D)m/STOF：m/siopSEQUENCEPROGRAMEDIT:EDITSEQUENCEPROGKHI/O:I/OSEQUENCEPROGRAMSYSPR1I:SYSTEMPAMETER[PMCLJil)][PMCDGU][PMCPM][][]图 5-1PMC 画面。5.1.2PMC 接口诊断画面5.1.2 系统梯形图显示画面（PMCLAD）梯形图画面（见图 5-2）软件键，就会显按图 5-2 梯形图显示画菜单中［TOP］为返回梯形图开头的操作软键；［BOTTOM］为返回梯形图结尾的操作软键；［SRCH］为搜索梯形图中信号触点的操作软键；［W-SRCH］为搜索梯形图中信号线圈的操作软键；［N-SRCH］为搜索系统梯形图的行号的操作软键；［F-SRCH］（需要按系统扩展键）为搜索系统梯形图中功能指令的操作按 SYSTEM 功能键,按 pMC 软件键后，再选择|PMCDGN |软件键后,就进入 PMC 接口诊断画面。见图 5-3PMCTITLEDATA#1MONITRUN'PMCPROCEJMNO.:1234EDITIONWO.:12PMCCONTROLPROGRAMSERIES:4003EDITION:08（SERIES:4065EDITION:08）PMCTYPECONTROL:SASPROGRAM:SA3MEMORYUSED:007.SKBLADDER:007.0KB3Y7WOL:000.OKBHESSACE:000.SKB[TITLE][STATUS][ALAM][TRACE][]图 5-3PMC 接口诊断画面下面是 PMC 接口诊断画面中菜单的详细解释。TITLE：显示 PMC 的标题画面，该画面可以显示系统梯形图的名称、PMC 的类型、存储器的使用空间、梯形图程序所占的空间、信号注解所占的空间及信息注解所...
