金属拉伸试验试样

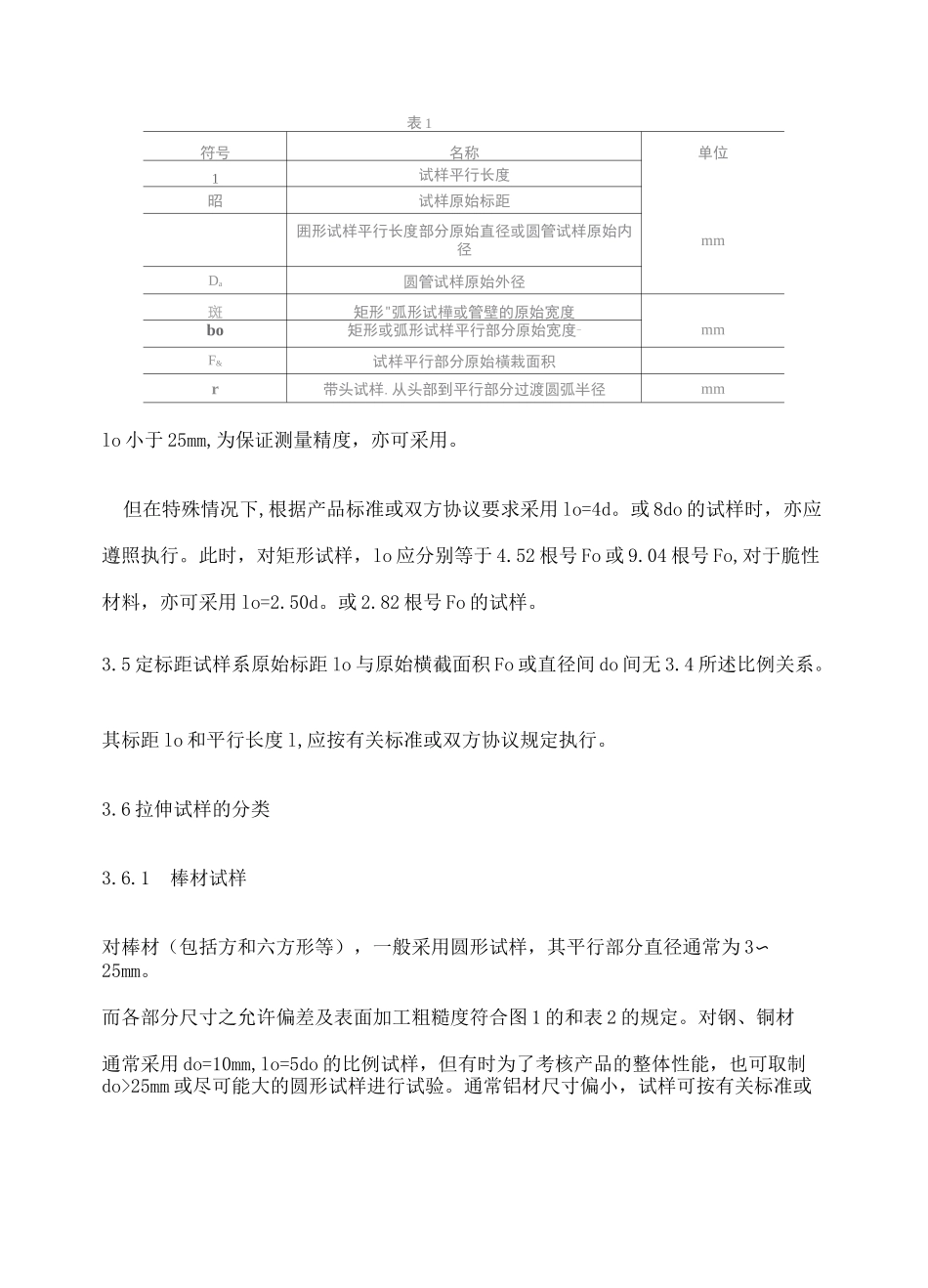

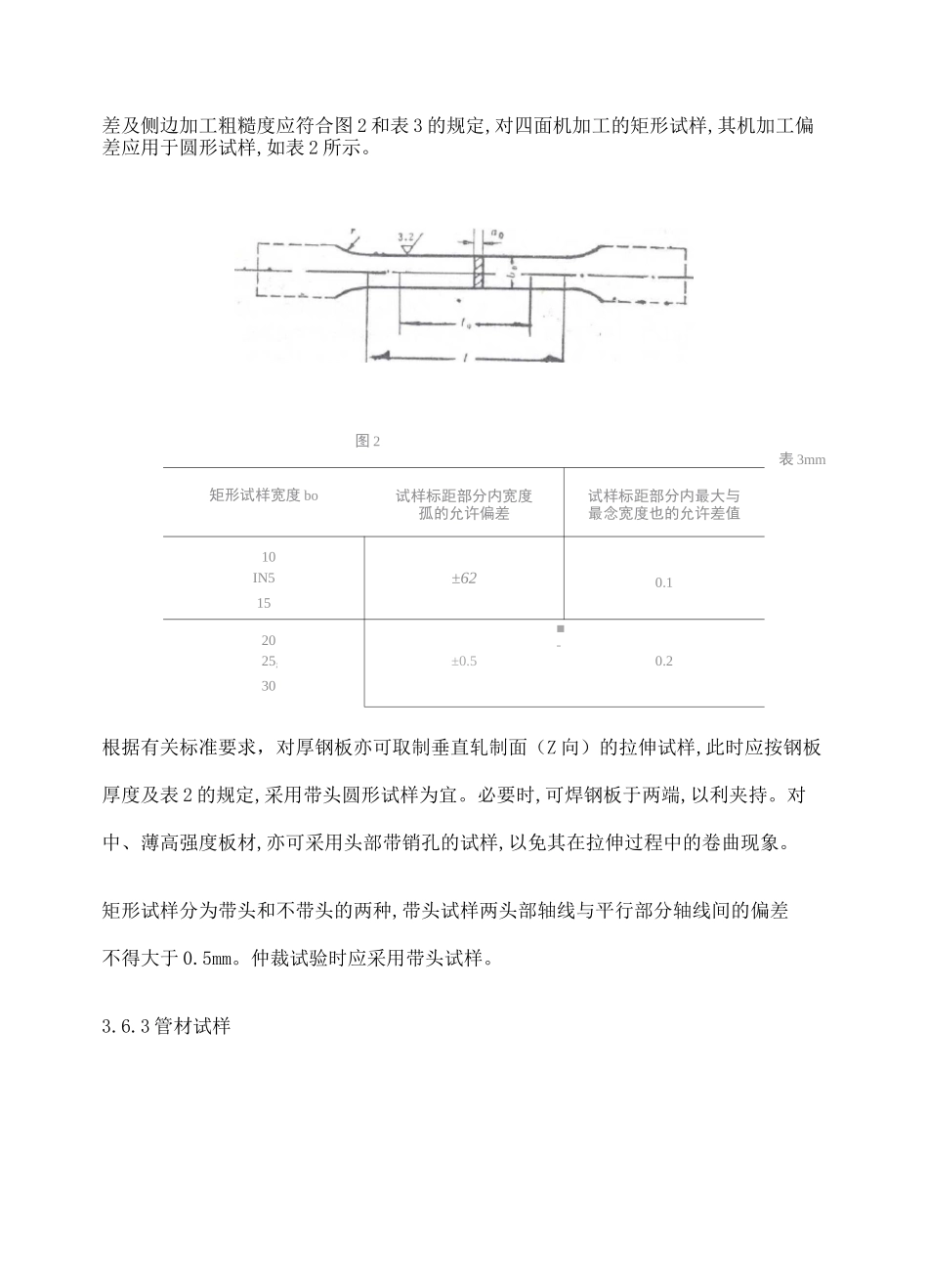

表 1符号名称单位1试样平行长度昭试样原始标距囲形试样平行长度部分原始直径或圆管试样原始内径mmDa圆管试样原始外径斑矩形"弧形试樺或管壁的原始宽度bo矩形或弧形试样平行部分原始宽度_mmF&试样平行部分原始橫栽面积r带头试样.从头部到平行部分过渡圆弧半径mmlo 小于 25mm,为保证测量精度，亦可采用。但在特殊情况下,根据产品标准或双方协议要求采用 lo=4d。或 8do 的试样时，亦应遵照执行。此时，对矩形试样，lo 应分别等于 4.52 根号 Fo 或 9.04 根号 Fo,对于脆性材料，亦可采用 lo=2.50d。或 2.82 根号 Fo 的试样。3.5 定标距试样系原始标距 lo 与原始横截面积 Fo 或直径间 do 间无 3.4 所述比例关系。其标距 lo 和平行长度 l,应按有关标准或双方协议规定执行。3.6 拉伸试样的分类3.6.1棒材试样对棒材（包括方和六方形等），一般采用圆形试样，其平行部分直径通常为 3〜25mm。而各部分尺寸之允许偏差及表面加工粗糙度符合图 1 的和表 2 的规定。对钢、铜材通常采用 do=10mm,lo=5do 的比例试样，但有时为了考核产品的整体性能，也可取制do>25mm 或尽可能大的圆形试样进行试验。通常铝材尺寸偏小，试样可按有关标准或图表<5010+02 05圜形试样直试样标距部分內直径.规定标距部分內最大与蘇的允许偏j 最小的直径的允许差值m5—<10±005±0.1士3.6.2 板材试样双方协议规定执行。对软金属,经双方同意,可采用较低表面粗糙度,但对高强材料,则要求高的加工表面粗糙度,直至抛光。试样分为带头不带头的两种,仲裁试验时应采用前者,后者一般用于不宜或不经机加工而整拉的棒材。对厚、薄板材，一般采用矩形试样，其宽度根据产品厚度（通常为 0.10〜25mm）,采用10、12.5、15、20、25 和 30mm 六种比例试样，尽可能采用 lo=5.65 而的短比例试样。试样厚度一般应为原轧制厚度，但在特殊情况下也允许多号用四面机加工的试样。通常试样宽度与厚度之比不大于 421 或 821，其试样按表 10 规定散制，对铝钱材则一般可采用较小宽度。对厚度小于 0.5mm 的薄板（带），亦可采用定标距试样。试样各部分允许机加工偏差及侧边加工粗糙度应符合图 2 和表 3 的规定,对四面机加工的矩形试样,其机加工偏差应用于圆形试样,如表 2 所示。图 2表 3mm矩形试样宽度 bo试样标距部分内宽度试样标距部分内最大与孤的允许偏差最念宽度也的允许差值10IN5±620.11520■-25;±0.50.230根据有关标准要求，对厚钢板亦可取制...
