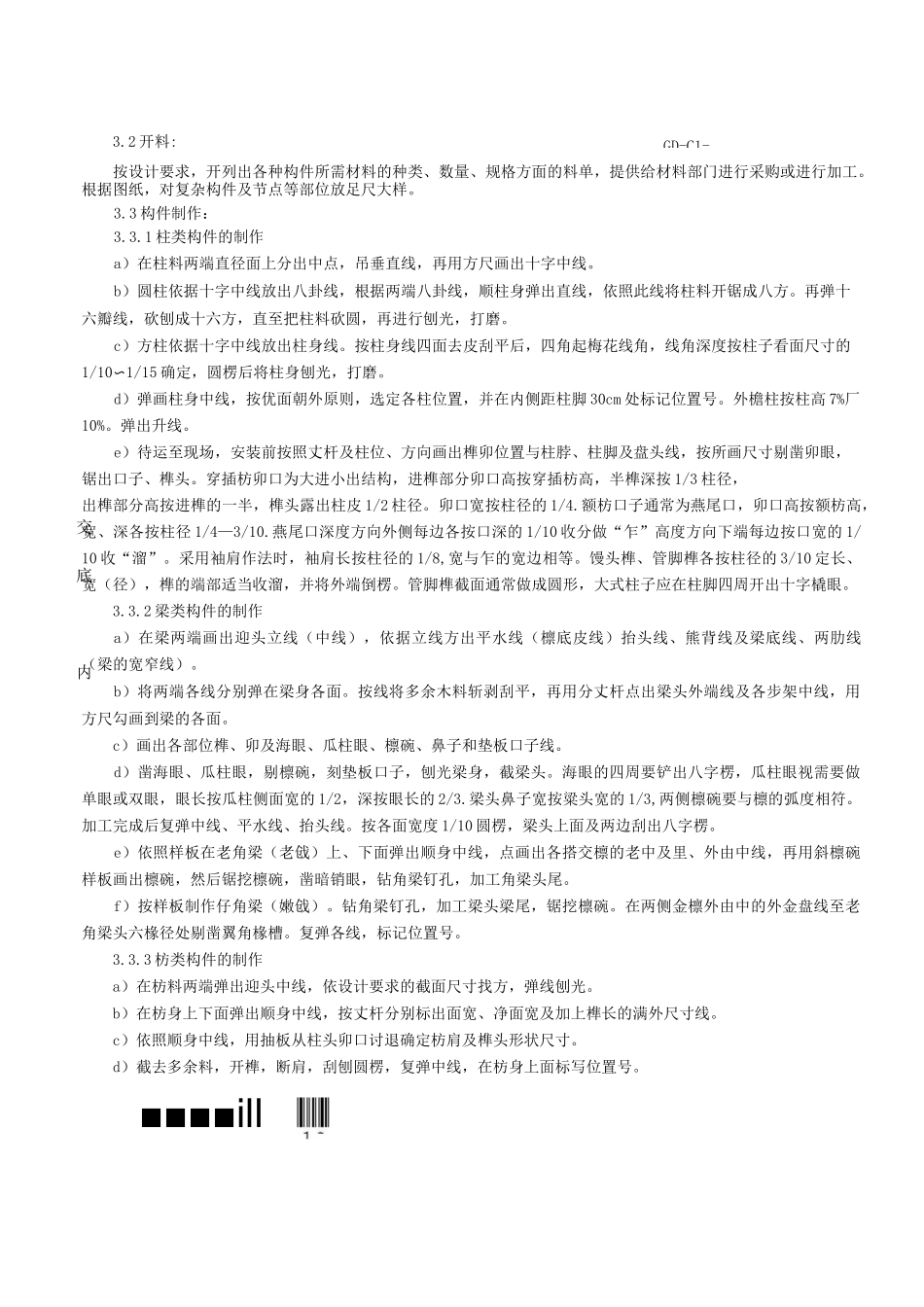

木结构分项工程施工技术交底记录GD-C1-328单位（子单位）工程名称广州文化馆施工总承包及施工总承包管理与配合服务工程分部/子分部（或系统/子系统）木结构施工单位广州市房屋开发建设有限公司项目负责人梁活民项目技术负责人张文分包单位/项目负责人/项目技术负责人/施工依据文件名称及编号《木结构工程施工规范》（GB/T50772-2012）质量验收依据文件名称及编号《古建筑修建工程施工质量验收规范》（JGJ159-2008）交底内容1.适用范围本工艺标准适用于大木构架中柱、梁、枋、戗、桁（檩）、椽、木基层等的制作及安装工程。2.施工准备2.1材料及主要机具2.1.1木材：树种、规格、等级应符合设计和施工规范要求。2.1.2主要机具有：圆锯机、立锯机、平刨机、压刨机、手提式木工电动圆锯、手电刨、手提式电钻、电动砂光机、钻孔机、木工笔、墨斗、卷尺、折尺、角尺、三角尺、水平尺、锤、斧、锯、锉、凿等。2.2作业条件2.2.1搭设操作棚，准备好制作大木结构的施工场地；2.2.2制作场所防火措施已经到位；2.2.3施工图纸已经过会审及交底，且作业班组已接受交底；2.2.4根据设计和规范要求对木结构的防腐、防虫、防蛀、防火等防护工作已完成，并经检验合格。3.操作工艺3.1 工艺流程木结构部分：开料 f 木构件制作 f 防虫防蛀防腐处理 f 预留公榫 f 木结构安装审批人单位：回施工/□分包交底人单位：回施工/□分包接受人单位：回施工/□分包审批人（项目专业技术负责人）签名：年月日交底人［项目专业工长（施工员）或质检员］签名：年月日接受人（施工班组长及班组人员）签名：年月日IIIIIIIIIIIIIIIIIIIIIIIIIHImmGD-C1-交底内3.2 开料:按设计要求，开列出各种构件所需材料的种类、数量、规格方面的料单，提供给材料部门进行采购或进行加工。根据图纸，对复杂构件及节点等部位放足尺大样。3.3 构件制作：3.3.1 柱类构件的制作a）在柱料两端直径面上分出中点，吊垂直线，再用方尺画出十字中线。b）圆柱依据十字中线放出八卦线，根据两端八卦线，顺柱身弹出直线，依照此线将柱料开锯成八方。再弹十六瓣线，砍刨成十六方，直至把柱料砍圆，再进行刨光，打磨。c）方柱依据十字中线放出柱身线。按柱身线四面去皮刮平后，四角起梅花线角，线角深度按柱子看面尺寸的1/10〜1/15 确定，圆楞后将柱身刨光，打磨。d）弹画柱身中线，按优面朝外原则，选定各柱位置，并在内侧距柱脚 30cm 处标记位置号。外檐柱按柱高 7%厂10%。弹出升线。e）待运至现场，...
