业园区文化水廊内部支路中压燃气管道工程施工组织设计VIP免费

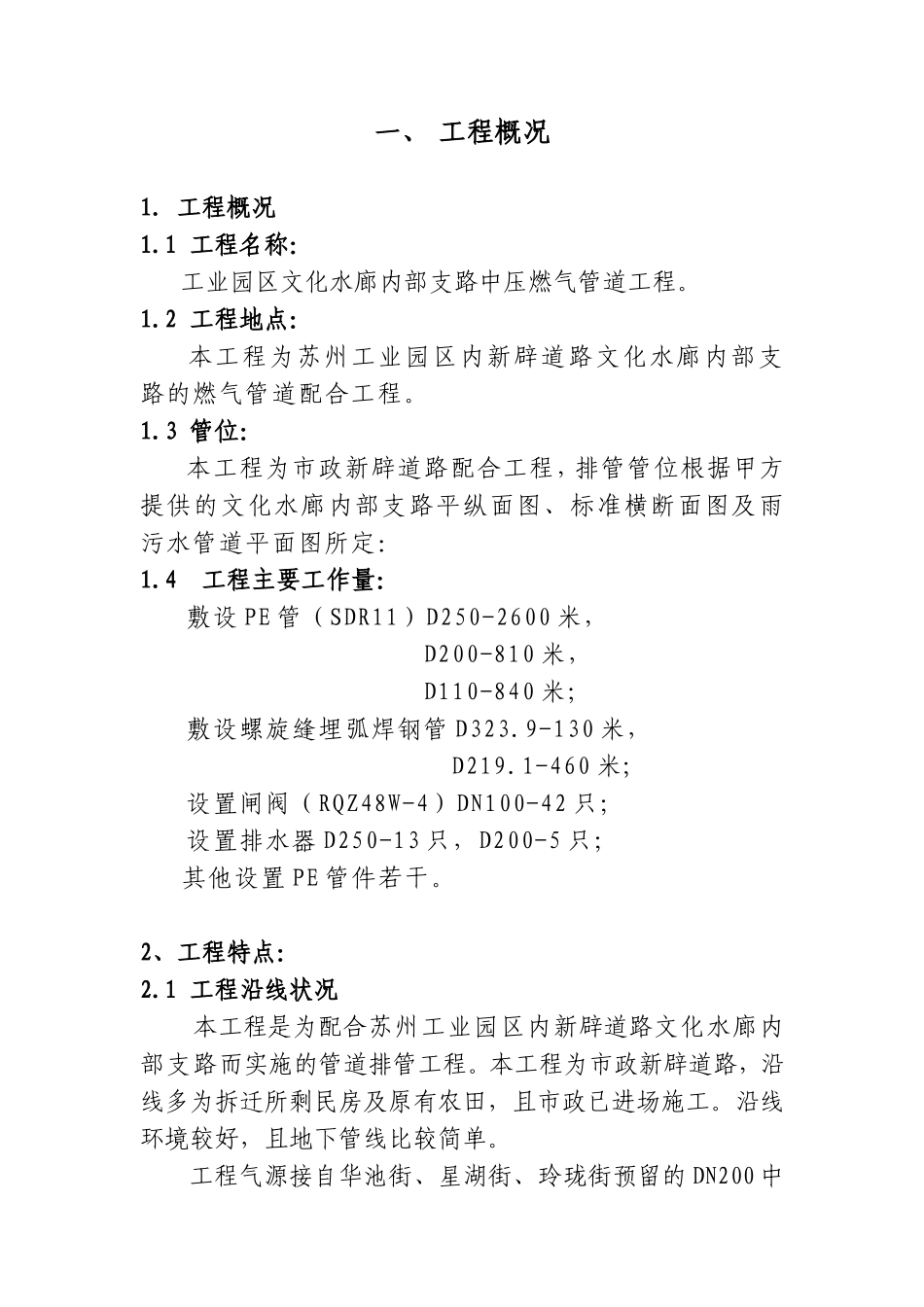

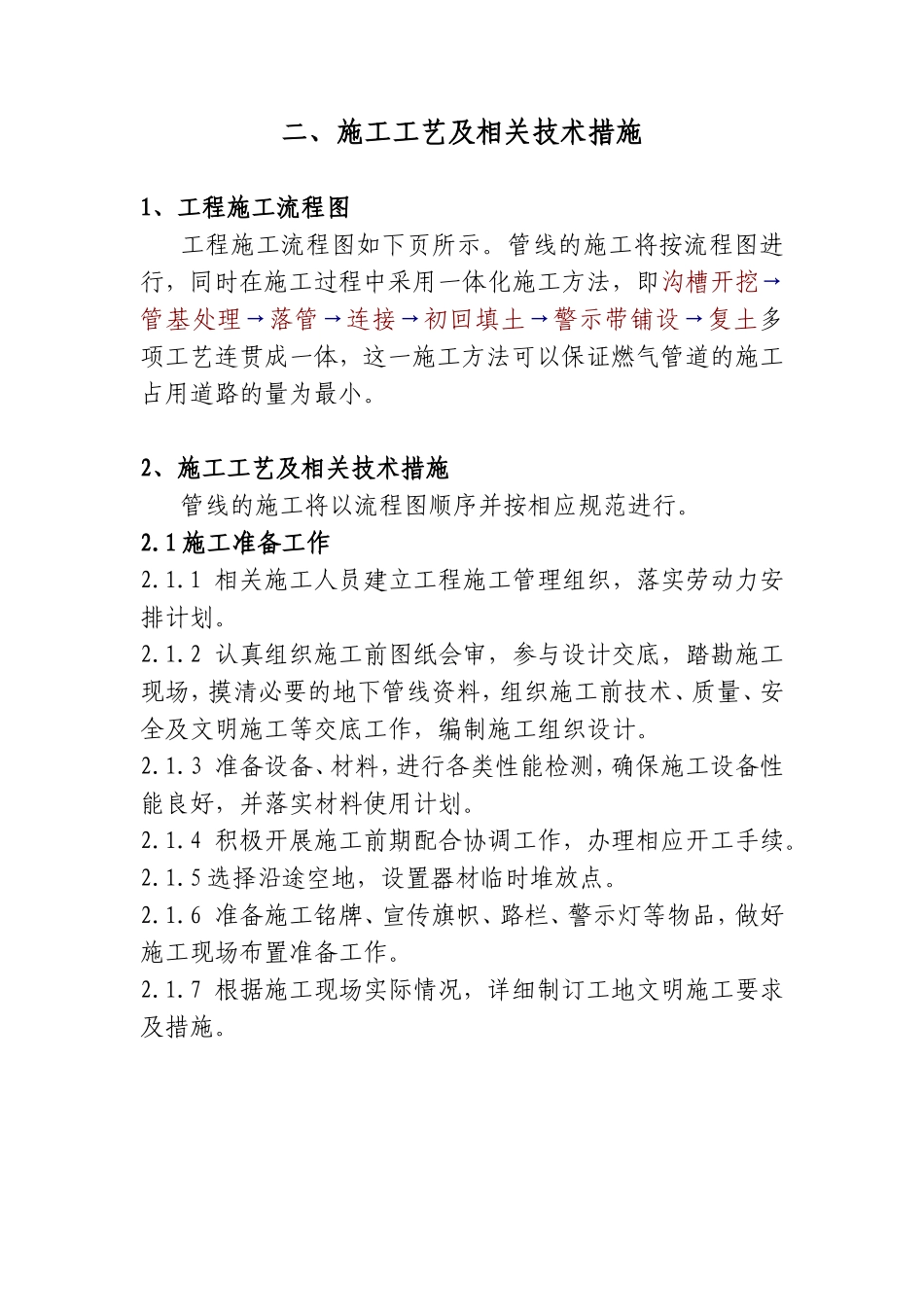

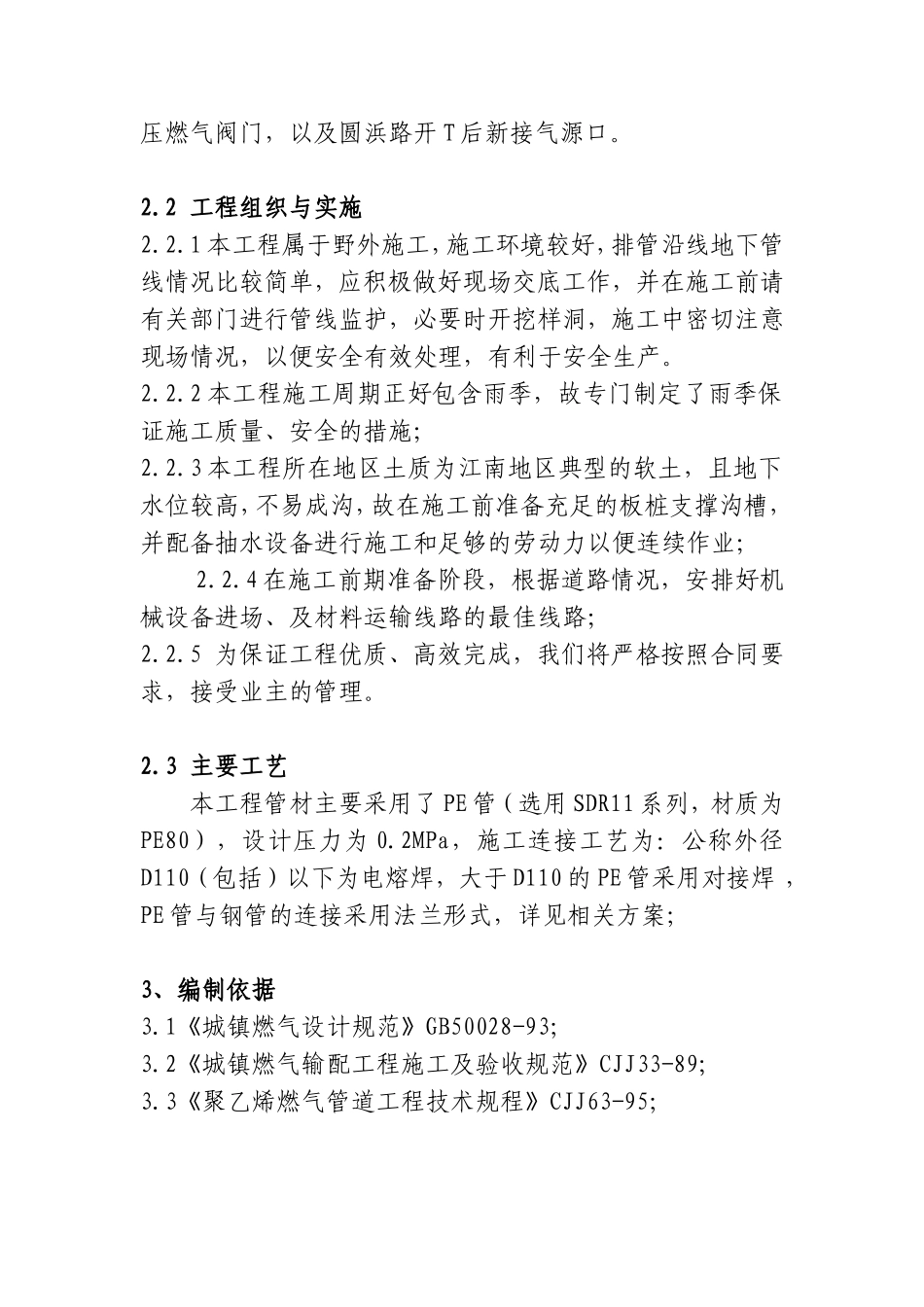

一、工程概况1．工程概况1.1工程名称：工业园区文化水廊内部支路中压燃气管道工程。1.2工程地点：本工程为苏州工业园区内新辟道路文化水廊内部支路的燃气管道配合工程。1.3管位：本工程为市政新辟道路配合工程，排管管位根据甲方提供的文化水廊内部支路平纵面图、标准横断面图及雨污水管道平面图所定：1.4工程主要工作量：敷设PE管（SDR11）D250-2600米，D200-810米，D110-840米；敷设螺旋缝埋弧焊钢管D323.9-130米，D219.1-460米;设置闸阀（RQZ48W-4）DN100-42只；设置排水器D250-13只，D200-5只；其他设置PE管件若干。2、工程特点：2.1工程沿线状况本工程是为配合苏州工业园区内新辟道路文化水廊内部支路而实施的管道排管工程。本工程为市政新辟道路，沿线多为拆迁所剩民房及原有农田，且市政已进场施工。沿线环境较好，且地下管线比较简单。工程气源接自华池街、星湖街、玲珑街预留的DN200中压燃气阀门，以及圆浜路开T后新接气源口。2.2工程组织与实施2.2.1本工程属于野外施工，施工环境较好，排管沿线地下管线情况比较简单，应积极做好现场交底工作，并在施工前请有关部门进行管线监护，必要时开挖样洞，施工中密切注意现场情况，以便安全有效处理，有利于安全生产。2.2.2本工程施工周期正好包含雨季，故专门制定了雨季保证施工质量、安全的措施；2.2.3本工程所在地区土质为江南地区典型的软土，且地下水位较高，不易成沟，故在施工前准备充足的板桩支撑沟槽，并配备抽水设备进行施工和足够的劳动力以便连续作业；2.2.4在施工前期准备阶段，根据道路情况，安排好机械设备进场、及材料运输线路的最佳线路；2.2.5为保证工程优质、高效完成，我们将严格按照合同要求，接受业主的管理。2.3主要工艺本工程管材主要采用了PE管（选用SDR11系列，材质为PE80），设计压力为0.2MPa，施工连接工艺为：公称外径D110（包括）以下为电熔焊，大于D110的PE管采用对接焊，PE管与钢管的连接采用法兰形式，详见相关方案；3、编制依据3.1《城镇燃气设计规范》GB50028-93；3.2《城镇燃气输配工程施工及验收规范》CJJ33-89;3.3《聚乙烯燃气管道工程技术规程》CJJ63-95；二、施工工艺及相关技术措施1、工程施工流程图工程施工流程图如下页所示。管线的施工将按流程图进行，同时在施工过程中采用一体化施工方法，即沟槽开挖→管基处理→落管→连接→初回填土→警示带铺设→复土多项工艺连贯成一体，这一施工方法可以保证燃气管道的施工占用道路的量为最小。2、施工工艺及相关技术措施管线的施工将以流程图顺序并按相应规范进行。2.1施工准备工作2.1.1相关施工人员建立工程施工管理组织，落实劳动力安排计划。2.1.2认真组织施工前图纸会审，参与设计交底，踏勘施工现场，摸清必要的地下管线资料，组织施工前技术、质量、安全及文明施工等交底工作，编制施工组织设计。2.1.3准备设备、材料，进行各类性能检测，确保施工设备性能良好，并落实材料使用计划。2.1.4积极开展施工前期配合协调工作，办理相应开工手续。2.1.5选择沿途空地，设置器材临时堆放点。2.1.6准备施工铭牌、宣传旗帜、路栏、警示灯等物品，做好施工现场布置准备工作。2.1.7根据施工现场实际情况，详细制订工地文明施工要求及措施。是否合格是否合格2.2测量放线施工准备、外配合、人员设备、材料进场测量放线作业带清理管材拉运布管修建堆管场地管沟开挖、管基处理不合格焊缝返修回填土、铺警示带、复土分段清通、试压吹扫干燥竣工资料收集、提交竣工管道组装下沟管件组装外观检查设备安装与井体砌筑合格整体清通试压2.2.1根据设计所定的管位，在管线敷设前摸清地下资料，开挖样洞，以确定埋设管道的平面和断面位置。2.2.2根据设计图纸的要求和现场开挖样洞取得的资料先定出管道中心线，然后定出沟底开挖的宽度，宽度见下表。排管沟底宽度口径（毫米）沟底宽度（米）D2500.85D2000.6注：当沟槽深超过1.5米时，酌情增加沟槽宽度，以利板桩的支撑。2.2.3设计图纸的管位，经现场开挖样洞后，发现无法施工时，必须由有关部门及设计单位进行变更。2.2.4根据施工图纸和现场交底，现场注意识别电力电缆线、通讯电缆线、下水管道等地下管线，在施...
