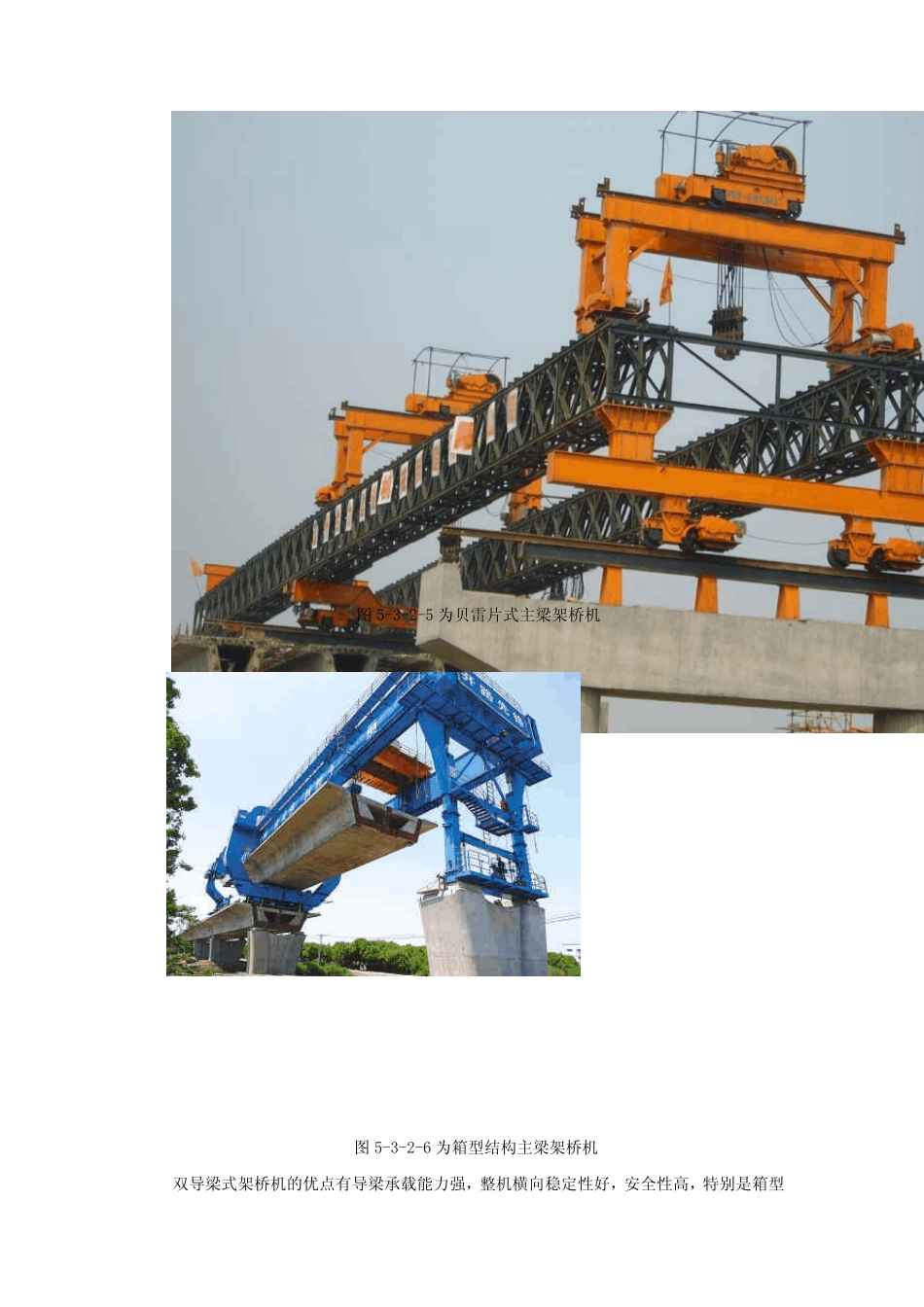

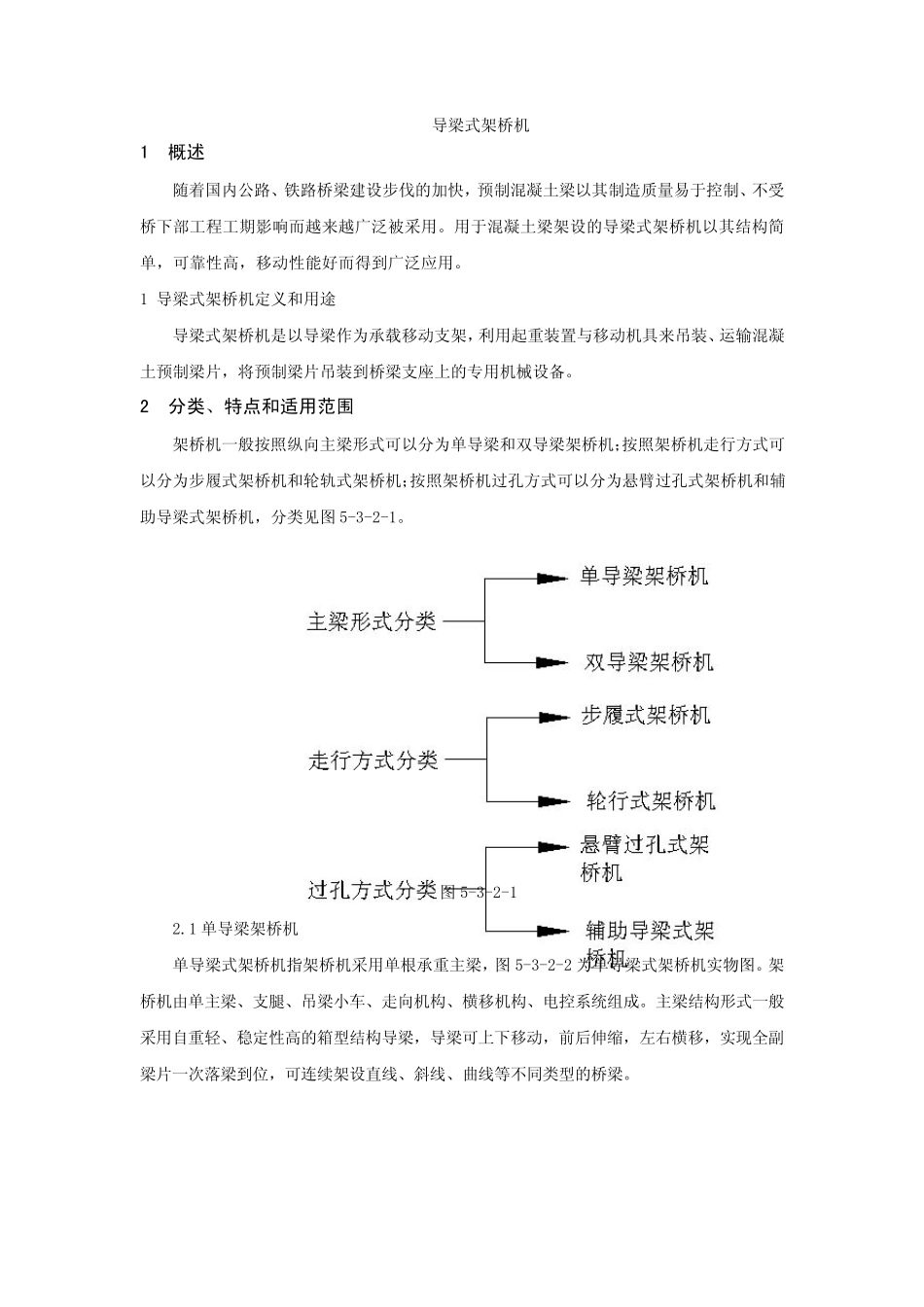

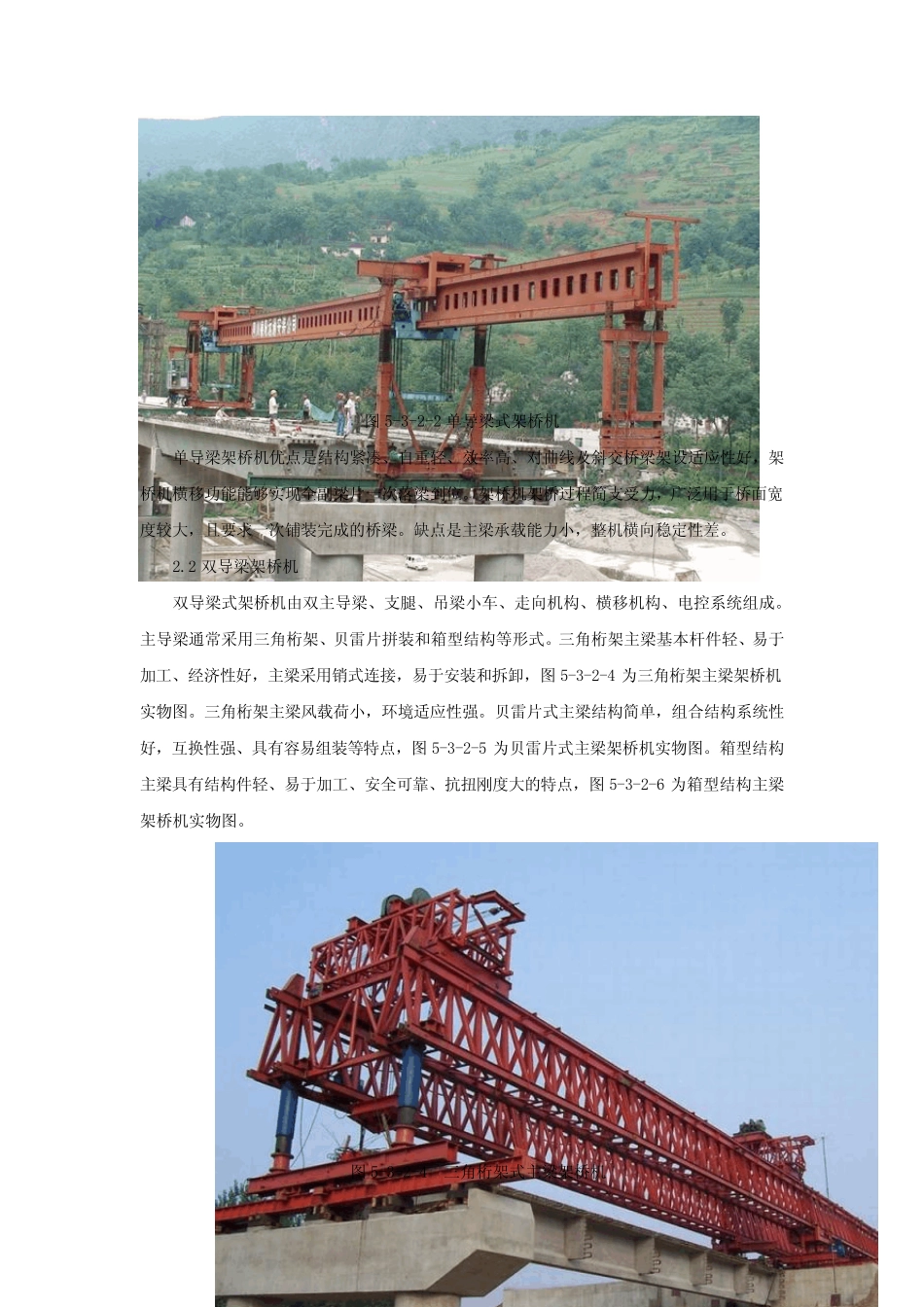

导梁式架桥机 1 概述 随着国内公路、铁路桥梁建设步伐的加快,预制混凝土梁以其制造质量易于控制、不受桥下部工程工期影响而越来越广泛被采用。用于混凝土梁架设的导梁式架桥机以其结构简单,可靠性高,移动性能好而得到广泛应用。 1 导梁式架桥机定义和用途 导梁式架桥机是以导梁作为承载移动支架,利用起重装置与移动机具来吊装、运输混凝土预制梁片,将预制梁片吊装到桥梁支座上的专用机械设备。 2 分类、特点和适用范围 架桥机一般按照纵向主梁形式可以分为单导梁和双导梁架桥机;按照架桥机走行方式可以分为步履式架桥机和轮轨式架桥机;按照架桥机过孔方式可以分为悬臂过孔式架桥机和辅助导梁式架桥机,分类见图 5-3-2-1。 图 5-3-2-1 2.1 单导梁架桥机 单导梁式架桥机指架桥机采用单根承重主梁,图 5-3-2-2 为单导梁式架桥机实物图。架桥机由单主梁、支腿、吊梁小车、走向机构、横移机构、电控系统组成。主梁结构形式一般采用自重轻、稳定性高的箱型结构导梁,导梁可上下移动,前后伸缩,左右横移,实现全副梁片一次落梁到位,可连续架设直线、斜线、曲线等不同类型的桥梁。 图5-3-2-2 单导梁式架桥机 单导梁架桥机优点是结构紧凑、自重轻、效率高、对曲线及斜交桥梁架设适应性好,架桥机横移功能能够实现全副梁片一次落梁到位。架桥机架桥过程简支受力,广泛用于桥面宽度较大,且要求一次铺装完成的桥梁。缺点是主梁承载能力小,整机横向稳定性差。 2.2 双导梁架桥机 双导梁式架桥机由双主导梁、支腿、吊梁小车、走向机构、横移机构、电控系统组成。主导梁通常采用三角桁架、贝雷片拼装和箱型结构等形式。三角桁架主梁基本杆件轻、易于加工、经济性好,主梁采用销式连接,易于安装和拆卸,图5-3-2-4 为三角桁架主梁架桥机实物图。三角桁架主梁风载荷小,环境适应性强。贝雷片式主梁结构简单,组合结构系统性好,互换性强、具有容易组装等特点,图5-3-2-5 为贝雷片式主梁架桥机实物图。箱型结构主梁具有结构件轻、易于加工、安全可靠、抗扭刚度大的特点,图5-3-2-6 为箱型结构主梁架桥机实物图。 图5-3-2-4 三角桁架式主梁架桥机 图5-3-2-5 为贝雷片式主梁架桥机 图5-3-2-6 为箱型结构主梁架桥机 双导梁式架桥机的优点有导梁承载能力强,整机横向稳定性好,安全性高,特别是箱型结构主梁的架桥机成为专用架桥机设计主流。 2.3 步履式架桥机 步履式架桥机整机采用跨步行进,依靠4 个支腿作为架桥机的支...
