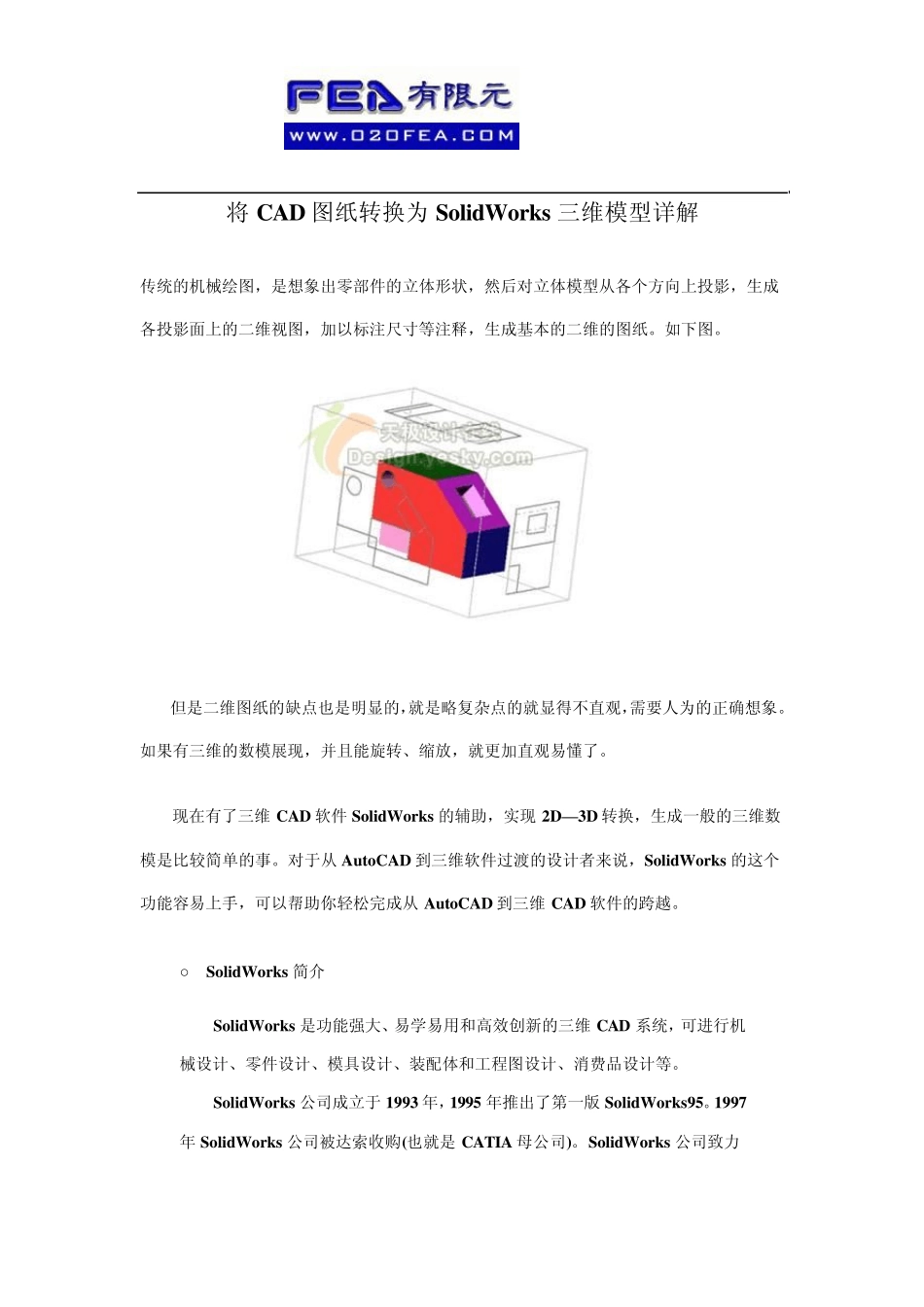

将CAD 图纸转换为SolidWorks 三维模型详解 传统的机械绘图,是想象出零部件的立体形状,然后对立体模型从各个方向上投影,生成各投影面上的二维视图,加以标注尺寸等注释,生成基本的二维的图纸
但是二维图纸的缺点也是明显的,就是略复杂点的就显得不直观,需要人为的正确想象
如果有三维的数模展现,并且能旋转、缩放,就更加直观易懂了
现在有了三维CAD 软件SolidWorks 的辅助,实现2D—3D 转换,生成一般的三维数模是比较简单的事
对于从Au toCAD 到三维软件过渡的设计者来说,SolidWorks 的这个功能容易上手,可以帮助你轻松完成从Au toCAD 到三维CAD 软件的跨越
○ SolidWorks 简介 SolidWorks 是功能强大、易学易用和高效创新的三维CAD 系统,可进行机械设计、零件设计、模具设计、装配体和工程图设计、消费品设计等
SolidWorks 公司成立于 1993 年,1995 年推出了第一版 SolidWorks95
1997年 SolidWorks 公司被达索收购(也就是CATIA 母公司)

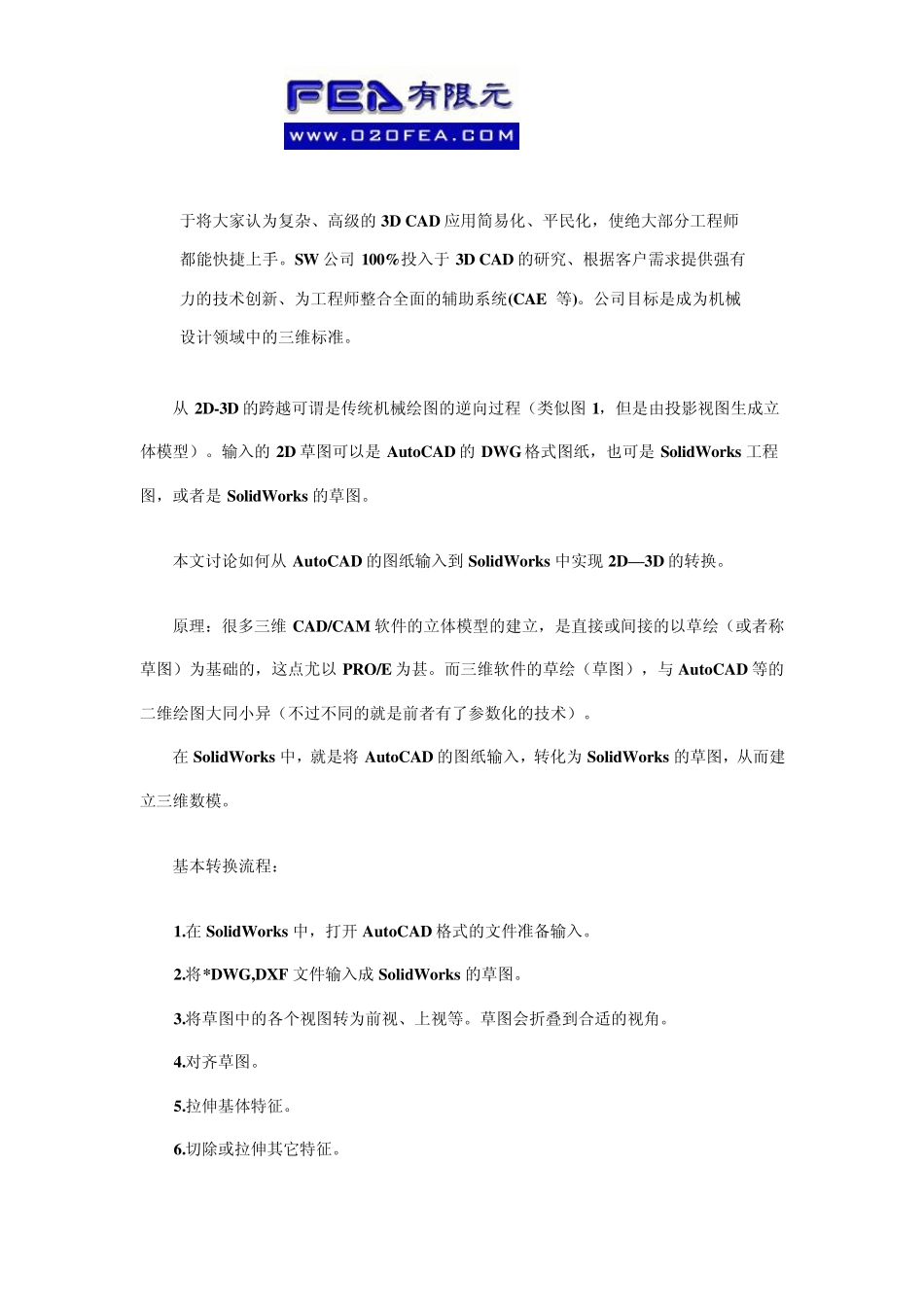

SolidWorks 公司致力 于将大家认为复杂、高级的 3D CAD 应用简易化、平民化,使绝大部分工程师都能快捷上手
SW 公司 100%投入于3D CAD 的研究、根据客户需求提供强有力的技术创新、为工程师整合全面的辅助系统(CAE 等)
公司目标是成为机械设计领域中的三维标准
从 2D-3D 的跨越可谓是传统机械绘图的逆向过程(类似图 1,但是由投影视图生成立体模型)
输入的 2D 草图可以是 Au toCAD 的 DWG 格式图纸,也可是 SolidWorks 工程图,或者是 SolidWorks 的草图
本文讨论如何从 Au toCAD 的图纸输入到 SolidWorks 中实现 2D—3D 的转换
