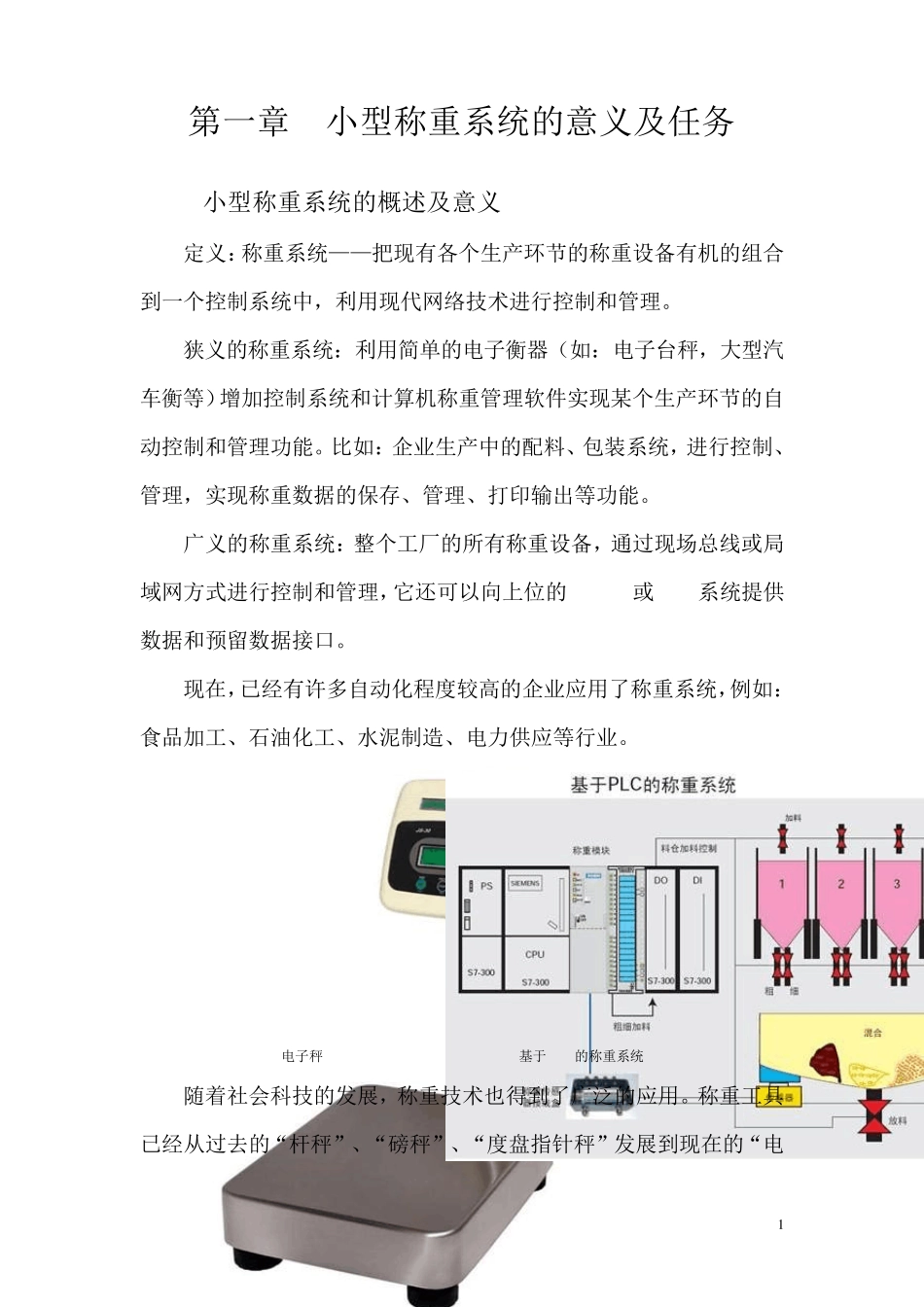

1 第一章 小型称重系统的意义及任务 1.1 小型称重系统的概述及意义 定义：称重系统——把现有各个生产环节的称重设备有机的组合到一个控制系统中，利用现代网络技术进行控制和管理。 狭义的称重系统：利用简单的电子衡器（如：电子台秤，大型汽车衡等）增加控制系统和计算机称重管理软件实现某个生产环节的自动控制和管理功能。比如：企业生产中的配料、包装系统，进行控制、管理，实现称重数据的保存、管理、打印输出等功能。 广义的称重系统：整个工厂的所有称重设备，通过现场总线或局域网方式进行控制和管理，它还可以向上位的MRPII或 ERP系统提供数据和预留数据接口。 现在，已经有许多自动化程度较高的企业应用了称重系统，例如：食品加工、石油化工、水泥制造、电力供应等行业。 电子秤 基于 PLC的称重系统 随着社会科技的发展，称重技术也得到了广泛的应用。称重工具已经从过去的“杆秤”、“磅秤”、“度盘指针秤”发展到现在的“电 2 子秤”，以后称重工具的发展方向是利用核子技术“非接触测量”的核子秤。现在利用电子秤的多种智能接口和计算机的应用软件技术就可以组成一个功能强大的称重系统。利用这个称重系统就可以有效的提高企业智能化的科学管理，从而提高企业生产过程的管理和科学决策水平，提高企业的综合效益。 1.2 虚拟仪器 虚拟仪器是随着计算机技术、电子测量技术和通信技术发展起来的一种新型仪器.在国外,虚拟仪器技术已经比较成熟了,由于其很强的灵活性,使得该技术非常适用于现代复杂的测试测量系统中。近几年,虚拟仪器技术在国内的发展趋势也越来越收到重视。成熟的虚拟仪器技术由三大部分组：高效的软件编程环境，模块化仪器和一个支持模块化 I/O集成的开放的硬件构架，该课程设计的目的就是，通过一些功能简单的仪表系统的设计，要在这三个方面上有更深一步的了解。 1 .3 小型称重系统设计的任务 利用金属箔式应变片设计一个小型称重装置。 首先在 multisim中设计出应变片的仿真模型和测量电路，然后在 labview中利用G语言编程设计显示模块，直接显示称重值，最后把设计好的子VI导入到 multisim中以完成整个设计。 本课程设计分为两部分：一、测量电路的原理与设计 二：LabVIEW虚拟仪器的设计。这两部分具体要求和功能如下： 3 一、测量电路的原理与设计 1、 在multisim中设计出应变片的仿真模型和测量电路。 2、 测量电路包括综合电路的设计和综合电路的仿真。 3、 电压V用来...
