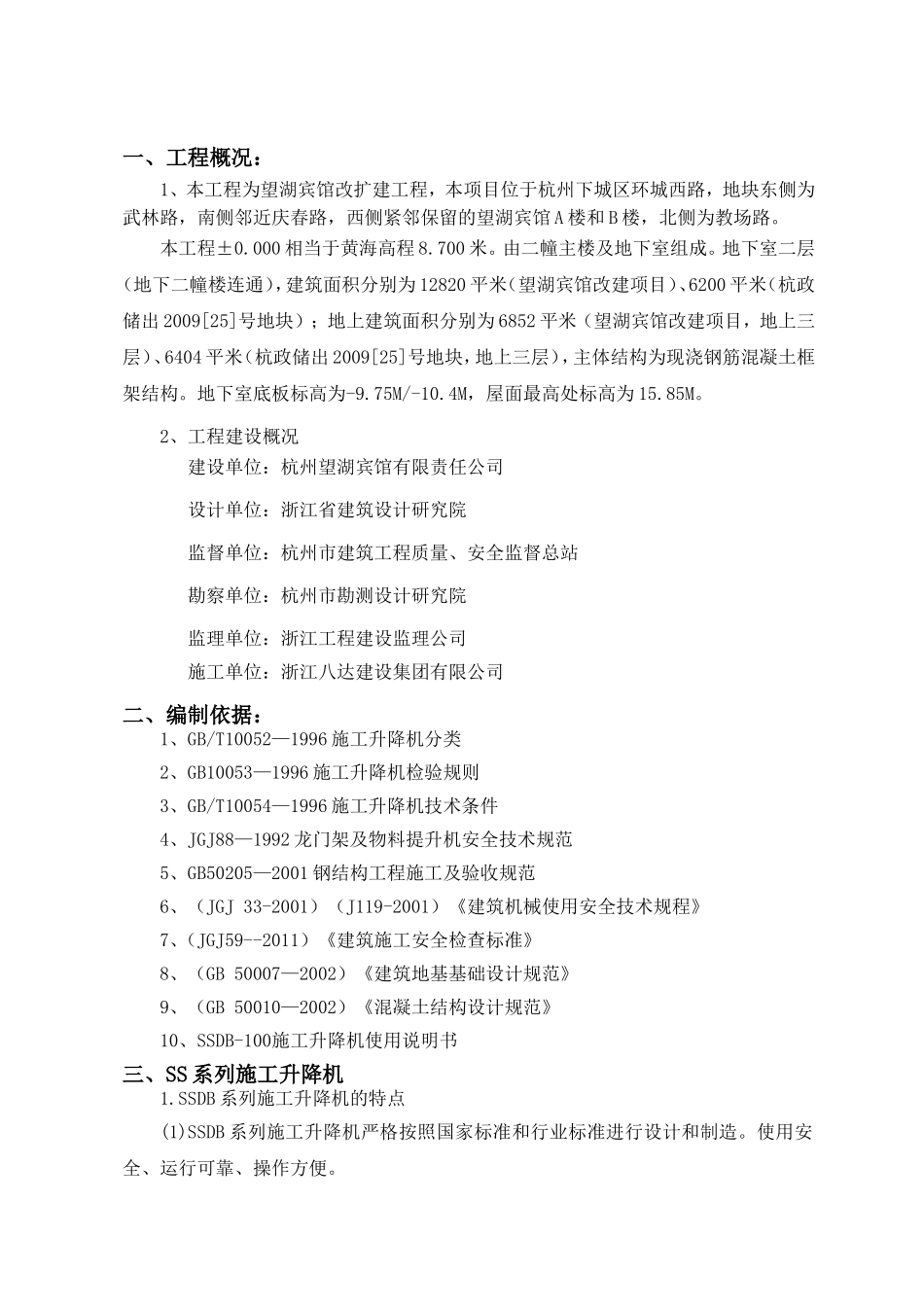

井开区西区公租房四期施工升降机专项施工方案施工升降机专项施工方案一、工程概况：1、本工程为望湖宾馆改扩建工程，本项目位于杭州下城区环城西路，地块东侧为武林路，南侧邻近庆春路，西侧紧邻保留的望湖宾馆A楼和B楼，北侧为教场路。本工程±0.000相当于黄海高程8.700米。由二幢主楼及地下室组成。地下室二层（地下二幢楼连通），建筑面积分别为12820平米（望湖宾馆改建项目）、6200平米（杭政储出2009[25]号地块）；地上建筑面积分别为6852平米（望湖宾馆改建项目，地上三层）、6404平米（杭政储出2009[25]号地块，地上三层），主体结构为现浇钢筋混凝土框架结构。地下室底板标高为-9.75M/-10.4M，屋面最高处标高为15.85M。2、工程建设概况建设单位：杭州望湖宾馆有限责任公司设计单位：浙江省建筑设计研究院监督单位：杭州市建筑工程质量、安全监督总站勘察单位：杭州市勘测设计研究院监理单位：浙江工程建设监理公司施工单位：浙江八达建设集团有限公司二、编制依据：1、GB/T10052—1996施工升降机分类2、GB10053—1996施工升降机检验规则3、GB/T10054—1996施工升降机技术条件4、JGJ88—1992龙门架及物料提升机安全技术规范5、GB50205—2001钢结构工程施工及验收规范6、（JGJ33-2001）（J119-2001）《建筑机械使用安全技术规程》7、（JGJ59--2011）《建筑施工安全检查标准》8、（GB50007—2002）《建筑地基基础设计规范》9、（GB50010—2002）《混凝土结构设计规范》10、SSDB-100施工升降机使用说明书三、SS系列施工升降机1.SSDB系列施工升降机的特点(1)SSDB系列施工升降机严格按照国家标准和行业标准进行设计和制造。使用安全、运行可靠、操作方便。(2)该机由四根钢丝绳牵引，吊笼上装有断绳保护装置和楼层停靠栓，从而大大减小吊笼发生断绳坠落事故的可能性。使升降机的运行更加安全、可靠。（3）底层井架安全门和吊笼进料门，借助吊笼停靠时的机械联锁实现开闭。吊笼出料门与停靠安全栓采用机械联动。（4）电气控制部分，采用24V安全电压的移动式控制盒，盒上设有电锁、上升/停/下降自复位转换开关、起动和停止（点动）按钮（兼响铃）、紧急停止按钮以及吊笼上升（红）、下降（黄）、起动（绿）指示灯。（5）设有电源隔离、漏电、短路、失压、断相、电动机过载、紧急关停等相当齐全的安全保护。（6）备有下列配套的辅助装置，反相断相保护、停靠门与电气连锁装置、选层与自动平层控制器等。（7）曳引轮圈采用四槽三片拼装式，维修时，不必拆卸曳引轮和钢丝绳就可更换，既方便又快捷。（8）导轨架由标准节组装，制造精度高、互换性好、装卸方便快捷。（9）与以卷扬机为动力的提升机相比，结构更紧凑，刚性、稳定性更好，工作效率成倍提高。无冲顶之忧。2、主要结构主要由曳引机、导轨架、钢丝绳、天梁、吊笼、天轮、安全装置、电气控制箱等部分组成。3、主要技术参数（表3-1）主要技术参数表表3-1项目技术参数备注额定载重量1000kg额定提升速度38m/min最大提升高度95m提升钢丝绳规格6×19－9.3－1670电机型号Y160M-4电机功率7.5kw额定电压380V防坠器制动距离100min自动防坠器型号JDF-2对重质量1100kg吊笼净空尺寸（长×宽×高）3760mm×1350mm×2000mm标准立角钢尺寸（长度）3000mm整机质量（高57m）8000kg4、SSDB-100施工升降机安装基础及技术要求,详见图3-1安装基础图图3-1安装基础图说明：1.浇灌C20混凝土基础；2.基础表面水平度偏差不大于10mm；3.基础周围应有排水措施；4.基础周围接地直接连接接地系统，并焊有接线螺栓。四、基础计算书(基础尺寸如图4-1)图4-1基础尺寸图（一）根据施工升降机使用说明书计算整机重量：10t计：10000kg；10000×9.81＝98100N;附增加约10％。即：9810N总计：107910N=107.91kN（二）基本参数1．几何参数：已知尺寸：B1=1500mm,A1=2600mmH=250mm,B=1990mm,A=4200mm无偏心：B2=1500mm,A2=2600mm基础埋深d=0.25m钢筋合力重心到板底距离as=80mm2．荷载值：(1)作用在基础顶部的标准值荷载Fgk=106.81kNFqk=1.10kNMgxk=0.00kN·mMqxk=0.00kN·mMgyk=1.98kN·mMqyk=1.98kN·mVgxk=0.00kNVqxk=0.00kNVgyk=0.00kNVqyk=0.00kN(2)作用在基础底部的弯...
