大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案VIP免费

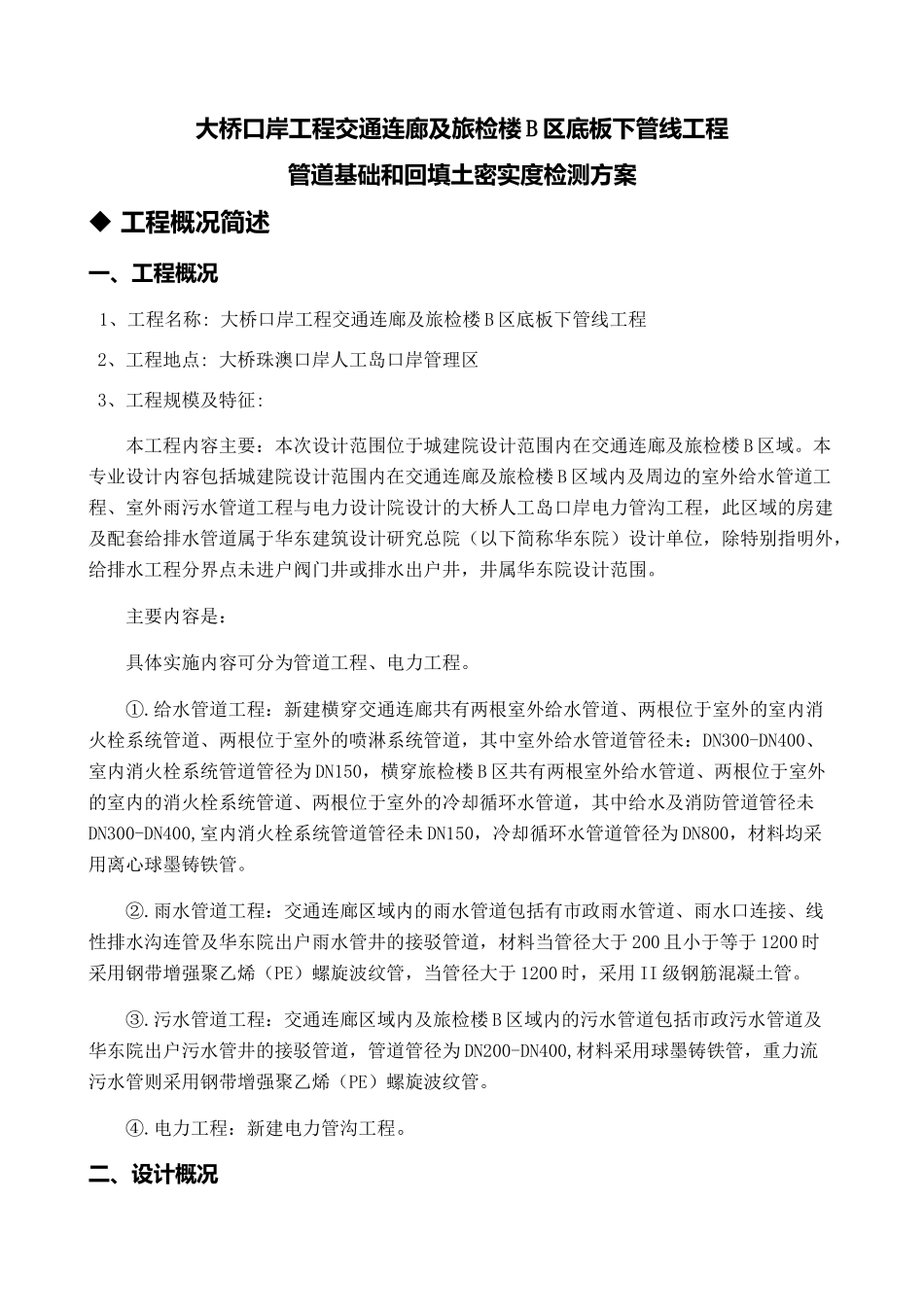

大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案_第1页
1/5

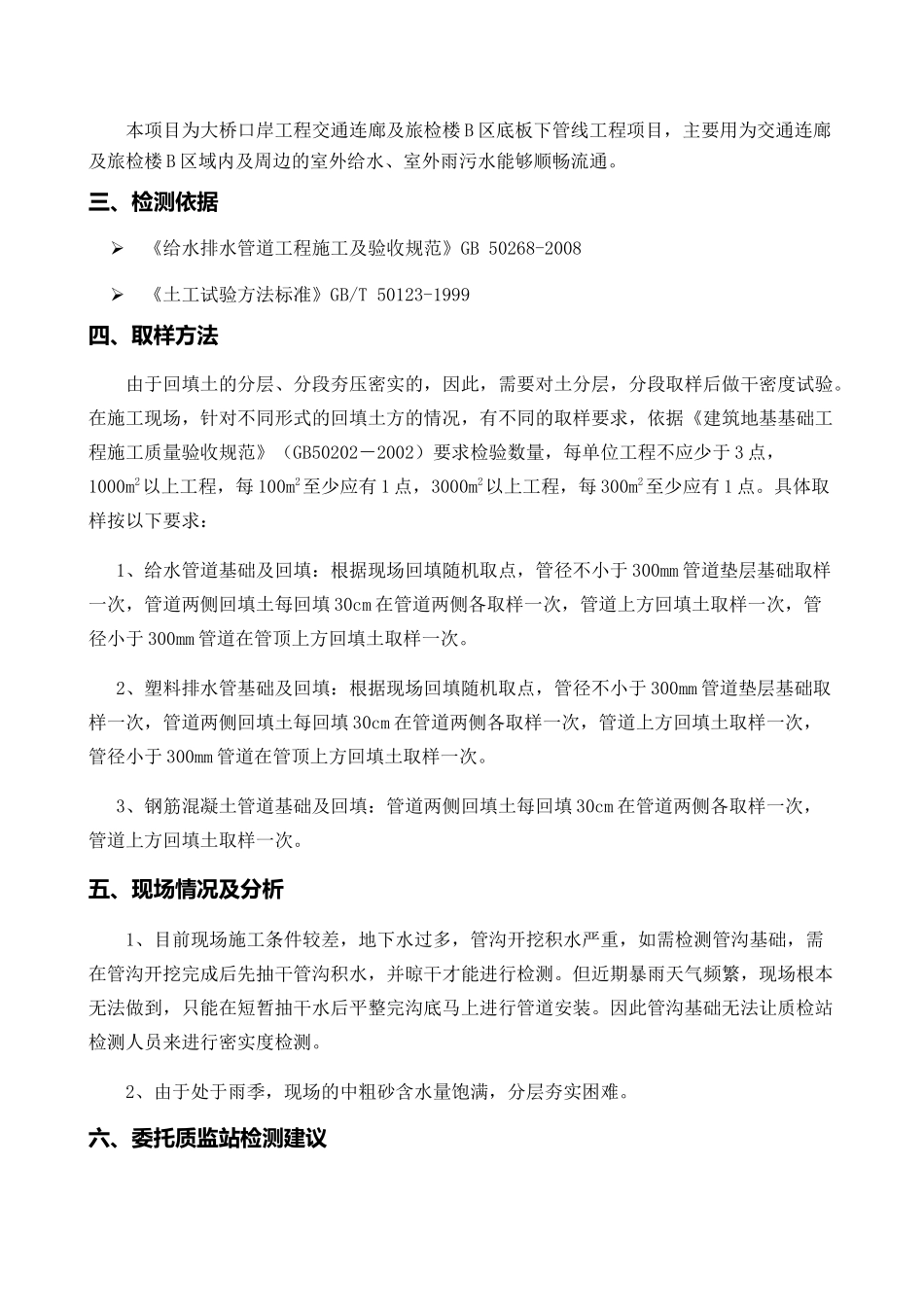

大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案_第2页
2/5

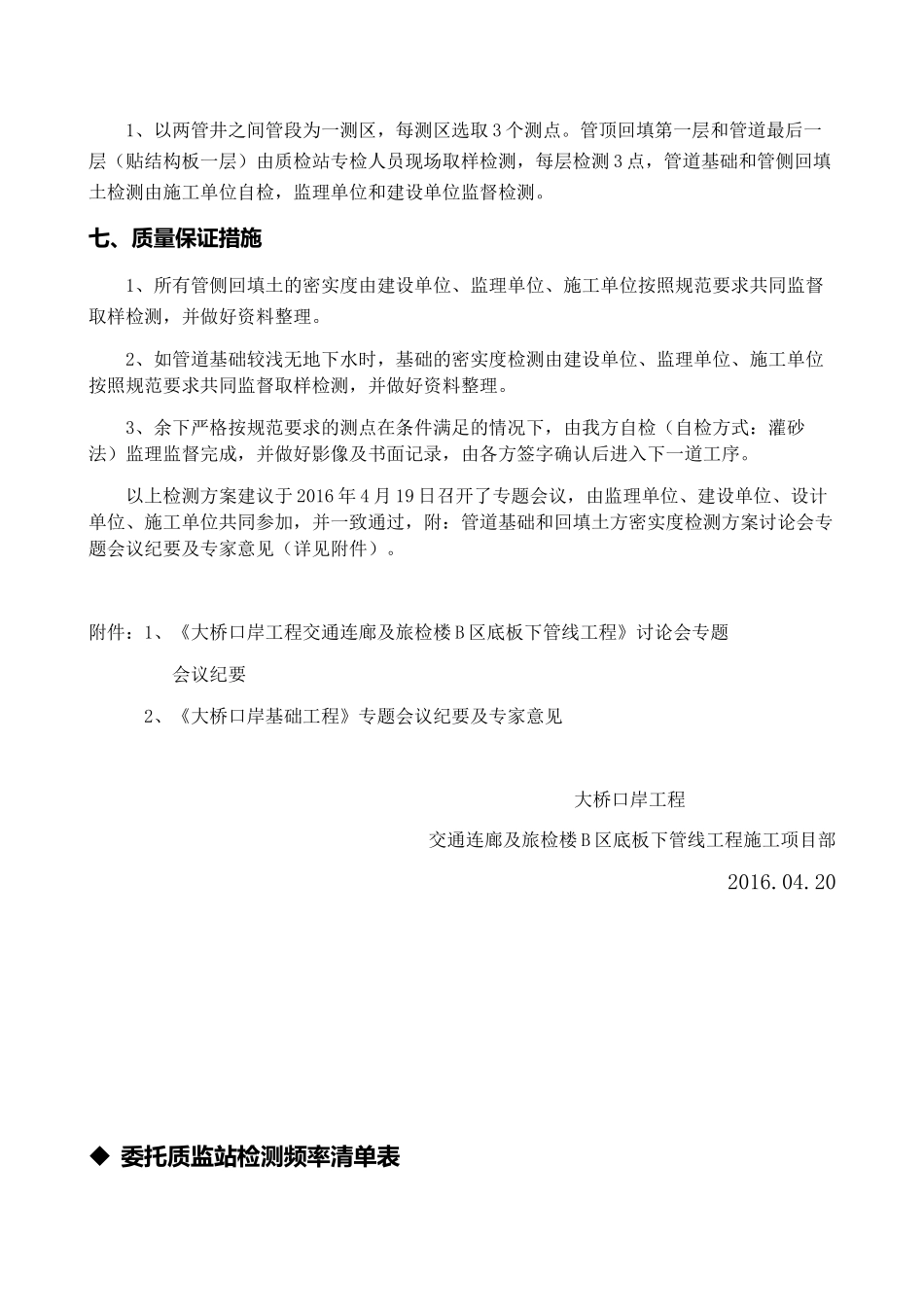

大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案_第3页
3/5
大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案工程概况简述一、工程概况1、工程名称:大桥口岸工程交通连廊及旅检楼B区底板下管线工程2、工程地点:大桥珠澳口岸人工岛口岸管理区3、工程规模及特征:本工程内容主要:本次设计范围位于城建院设计范围内在交通连廊及旅检楼B区域。本专业设计内容包括城建院设计范围内在交通连廊及旅检楼B区域内及周边的室外给水管道工程、室外雨污水管道工程与电力设计院设计的大桥人工岛口岸电力管沟工程,此区域的房建及配套给排水管道属于华东建筑设计研究总院(以下简称华东院)设计单位,除特别指明外,给排水工程分界点未进户阀门井或排水出户井,井属华东院设计范围。主要内容是:具体实施内容可分为管道工程、电力工程。①.给水管道工程:新建横穿交通连廊共有两根室外给水管道、两根位于室外的室内消火栓系统管道、两根位于室外的喷淋系统管道,其中室外给水管道管径未:DN300-DN400、室内消火栓系统管道管径为DN150,横穿旅检楼B区共有两根室外给水管道、两根位于室外的室内的消火栓系统管道、两根位于室外的冷却循环水管道,其中给水及消防管道管径未DN300-DN400,室内消火栓系统管道管径未DN150,冷却循环水管道管径为DN800,材料均采用离心球墨铸铁管。②.雨水管道工程:交通连廊区域内的雨水管道包括有市政雨水管道、雨水口连接、线性排水沟连管及华东院出户雨水管井的接驳管道,材料当管径大于200且小于等于1200时采用钢带增强聚乙烯(PE)螺旋波纹管,当管径大于1200时,采用II级钢筋混凝土管。③.污水管道工程:交通连廊区域内及旅检楼B区域内的污水管道包括市政污水管道及华东院出户污水管井的接驳管道,管道管径为DN200-DN400,材料采用球墨铸铁管,重力流污水管则采用钢带增强聚乙烯(PE)螺旋波纹管。④.电力工程:新建电力管沟工程。二、设计概况本项目为大桥口岸工程交通连廊及旅检楼B区底板下管线工程项目,主要用为交通连廊及旅检楼B区域内及周边的室外给水、室外雨污水能够顺畅流通。三、检测依据《给水排水管道工程施工及验收规范》GB50268-2008《土工试验方法标准》GB/T50123-1999四、取样方法由于回填土的分层、分段夯压密实的,因此,需要对土分层,分段取样后做干密度试验。在施工现场,针对不同形式的回填土方的情况,有不同的取样要求,依据《建筑地基基础工程施工质量验收规范》(GB50202-2002)要求检验数量,每单位工程不应少于3点,1000m2以上工程,每100m2至少应有1点,3000m2以上工程,每300m2至少应有1点。具体取样按以下要求:1、给水管道基础及回填:根据现场回填随机取点,管径不小于300mm管道垫层基础取样一次,管道两侧回填土每回填30cm在管道两侧各取样一次,管道上方回填土取样一次,管径小于300mm管道在管顶上方回填土取样一次。2、塑料排水管基础及回填:根据现场回填随机取点,管径不小于300mm管道垫层基础取样一次,管道两侧回填土每回填30cm在管道两侧各取样一次,管道上方回填土取样一次,管径小于300mm管道在管顶上方回填土取样一次。3、钢筋混凝土管道基础及回填:管道两侧回填土每回填30cm在管道两侧各取样一次,管道上方回填土取样一次。五、现场情况及分析1、目前现场施工条件较差,地下水过多,管沟开挖积水严重,如需检测管沟基础,需在管沟开挖完成后先抽干管沟积水,并晾干才能进行检测。但近期暴雨天气频繁,现场根本无法做到,只能在短暂抽干水后平整完沟底马上进行管道安装。因此管沟基础无法让质检站检测人员来进行密实度检测。2、由于处于雨季,现场的中粗砂含水量饱满,分层夯实困难。六、委托质监站检测建议1、以两管井之间管段为一测区,每测区选取3个测点。管顶回填第一层和管道最后一层(贴结构板一层)由质检站专检人员现场取样检测,每层检测3点,管道基础和管侧回填土检测由施工单位自检,监理单位和建设单位监督检测。七、质量保证措施1、所有管侧回填土的密实度由建设单位、监理单位、施工单位按照规范要求共同监督取样检测,并做好资料整理。2、如管道基础较浅无地下水时,基础的密实度检测由建设单位、监理单位、施工单位按照规...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

大桥口岸工程交通连廊及旅检楼B区底板下管线工程管道基础和回填土密实度检测方案
