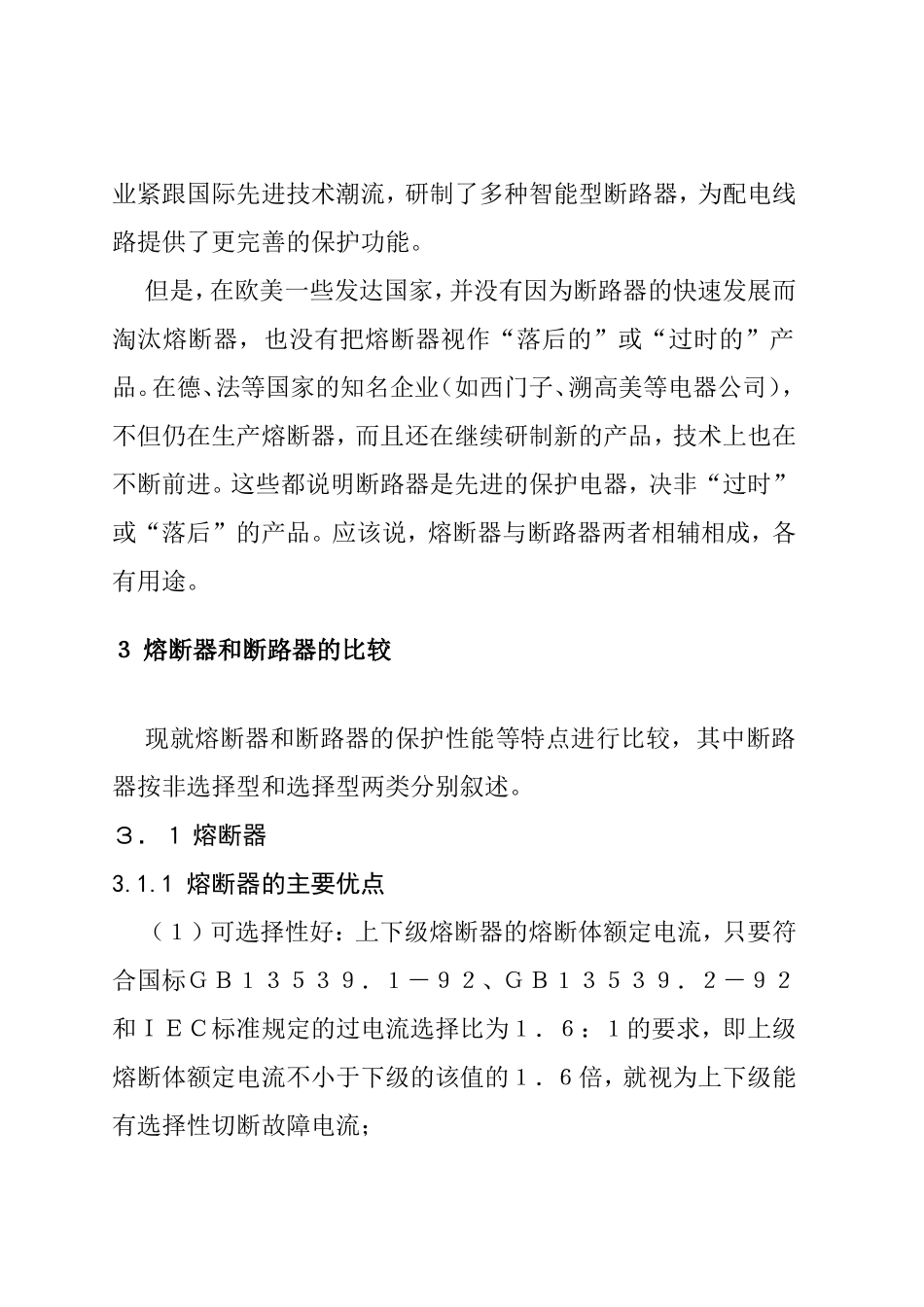

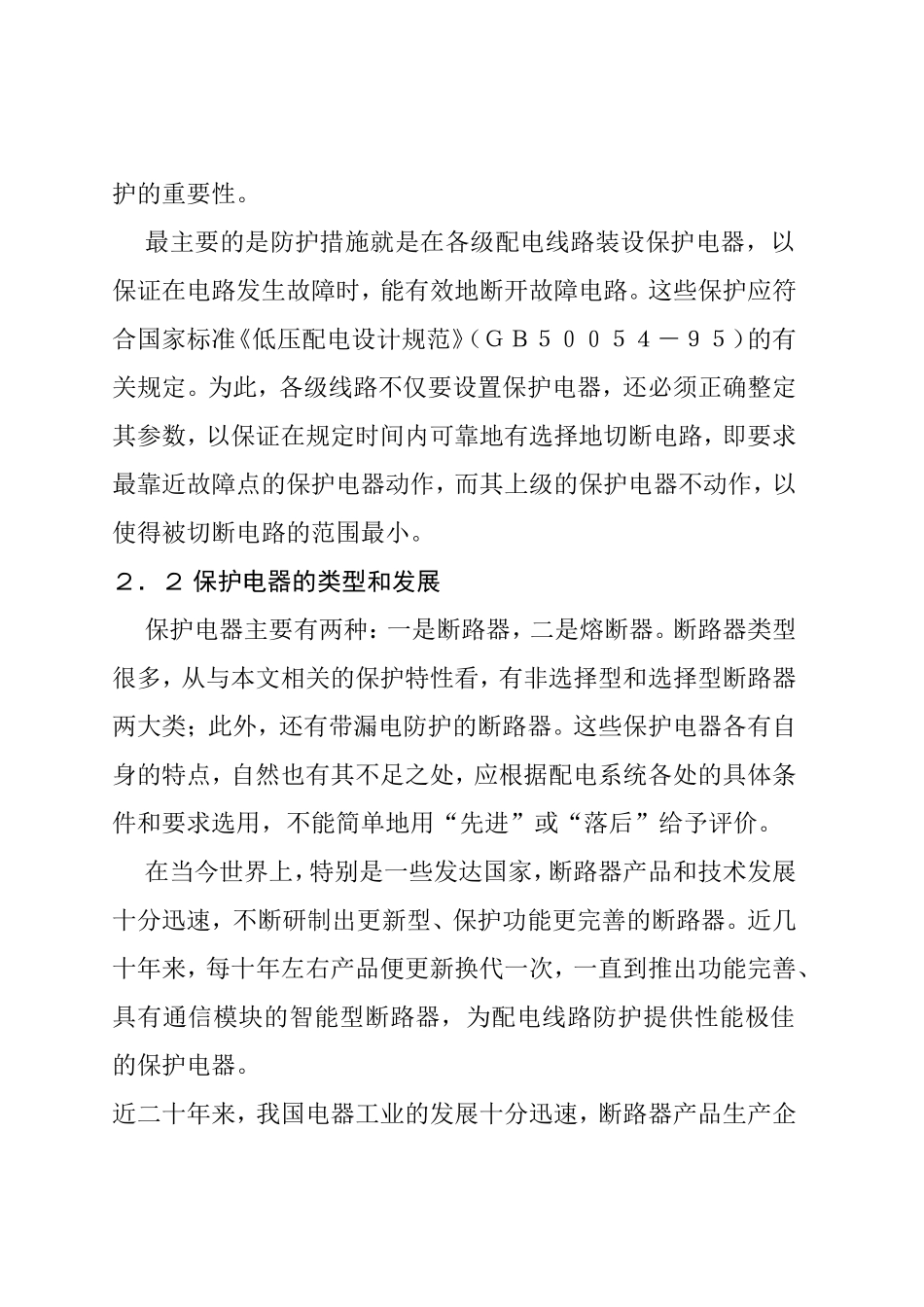

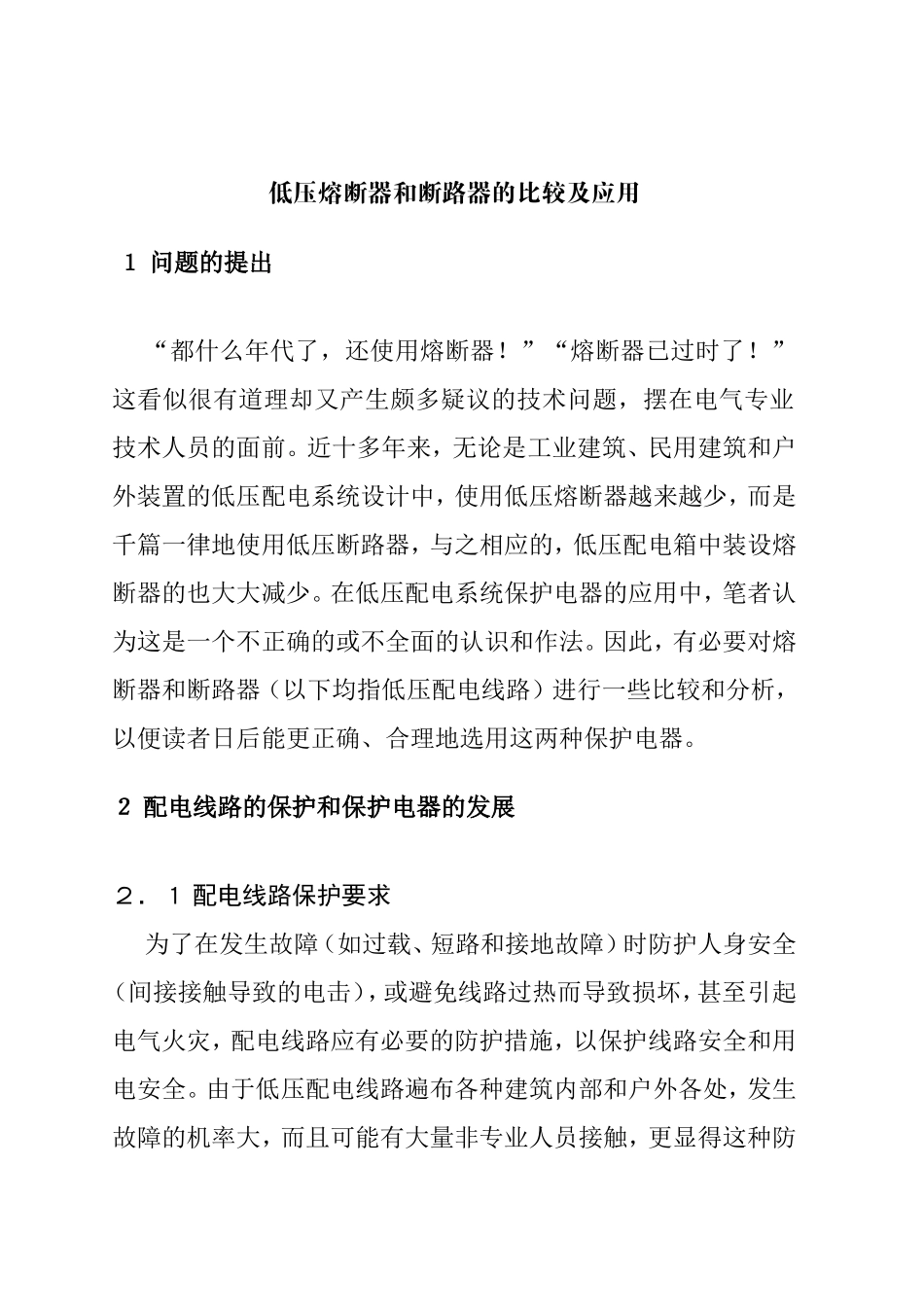

低压熔断器和断路器的比较及应用１问题的提出“都什么年代了，还使用熔断器！”“熔断器已过时了！”这看似很有道理却又产生颇多疑议的技术问题，摆在电气专业技术人员的面前。近十多年来，无论是工业建筑、民用建筑和户外装置的低压配电系统设计中，使用低压熔断器越来越少，而是千篇一律地使用低压断路器，与之相应的，低压配电箱中装设熔断器的也大大减少。在低压配电系统保护电器的应用中，笔者认为这是一个不正确的或不全面的认识和作法。因此，有必要对熔断器和断路器（以下均指低压配电线路）进行一些比较和分析，以便读者日后能更正确、合理地选用这两种保护电器。２配电线路的保护和保护电器的发展２．１配电线路保护要求为了在发生故障（如过载、短路和接地故障）时防护人身安全（间接接触导致的电击），或避免线路过热而导致损坏，甚至引起电气火灾，配电线路应有必要的防护措施，以保护线路安全和用电安全。由于低压配电线路遍布各种建筑内部和户外各处，发生故障的机率大，而且可能有大量非专业人员接触，更显得这种防护的重要性。最主要的是防护措施就是在各级配电线路装设保护电器，以保证在电路发生故障时，能有效地断开故障电路。这些保护应符合国家标准《低压配电设计规范》（ＧＢ５００５４－９５）的有关规定。为此，各级线路不仅要设置保护电器，还必须正确整定其参数，以保证在规定时间内可靠地有选择地切断电路，即要求最靠近故障点的保护电器动作，而其上级的保护电器不动作，以使得被切断电路的范围最小。２．２保护电器的类型和发展保护电器主要有两种：一是断路器，二是熔断器。断路器类型很多，从与本文相关的保护特性看，有非选择型和选择型断路器两大类；此外，还有带漏电防护的断路器。这些保护电器各有自身的特点，自然也有其不足之处，应根据配电系统各处的具体条件和要求选用，不能简单地用“先进”或“落后”给予评价。在当今世界上，特别是一些发达国家，断路器产品和技术发展十分迅速，不断研制出更新型、保护功能更完善的断路器。近几十年来，每十年左右产品便更新换代一次，一直到推出功能完善、具有通信模块的智能型断路器，为配电线路防护提供性能极佳的保护电器。近二十年来，我国电器工业的发展十分迅速，断路器产品生产企业紧跟国际先进技术潮流，研制了多种智能型断路器，为配电线路提供了更完善的保护功能。但是，在欧美一些发达国家，并没有因为断路器的快速发展而淘汰熔断器，也没有把熔断器视作“落后的”或“过时的”产品。在德、法等国家的知名企业（如西门子、溯高美等电器公司），不但仍在生产熔断器，而且还在继续研制新的产品，技术上也在不断前进。这些都说明断路器是先进的保护电器，决非“过时”或“落后”的产品。应该说，熔断器与断路器两者相辅相成，各有用途。３熔断器和断路器的比较现就熔断器和断路器的保护性能等特点进行比较，其中断路器按非选择型和选择型两类分别叙述。３．１熔断器3.1.1熔断器的主要优点（１）可选择性好：上下级熔断器的熔断体额定电流，只要符合国标ＧＢ１３５３９．１－９２、ＧＢ１３５３９．２－９２和ＩＥＣ标准规定的过电流选择比为１．６：１的要求，即上级熔断体额定电流不小于下级的该值的１．６倍，就视为上下级能有选择性切断故障电流；（２）限流特性好，分断能力高；（３）相对尺寸较小；（４）价格较便宜。3.1.2熔断器的主要缺点（１）故障熔断后必须更换熔断体；（２）保护功能单一，只有一段过电流反时限特性，过载、短路和接地故障都用此防护；（３）发生一相熔断时，对三相电动机将导致两相运转的不良后果，当然可用带发报警信号的熔断器予以弥补；（４）不能实现遥控，需要与电动刀开关、负荷开关组合才有可能。３．２非选择型断路器3.2.1主要优点（１）故障断开后，可以手操复位，不必更换器件，除非切断大短路电流后需要维修；（２）有反时限特性的长延时脱扣器和瞬时过电流脱扣器两段保护功能，分别作过载和短路防护用，各司其职；（３）带电操机构时可实现遥控。3.2.2主要缺点（１）上下级非选择型断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断...
