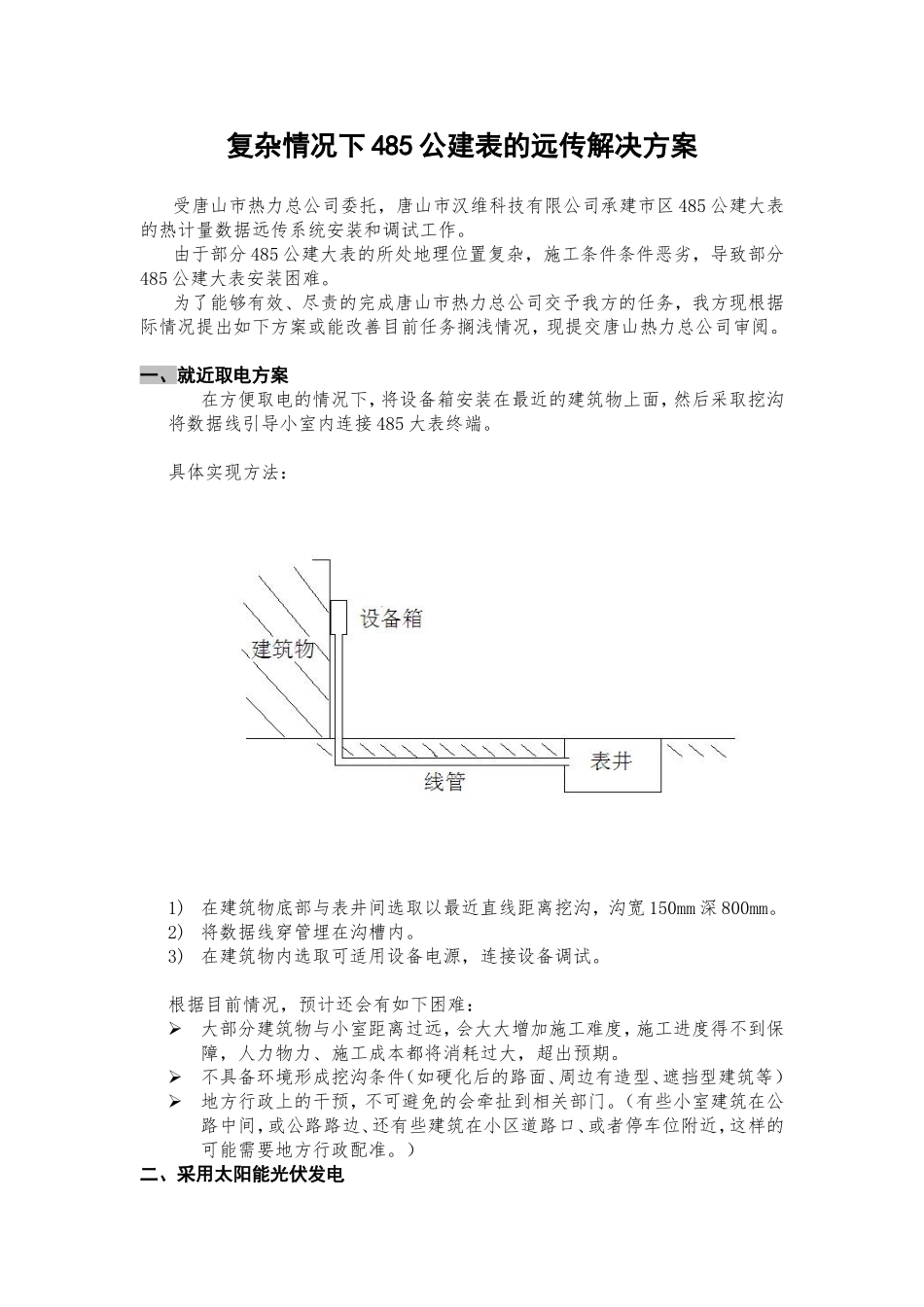

复杂情况下485公建表的远传解决方案_第1页
1/3
复杂情况下485公建表的远传解决方案_第2页
2/3

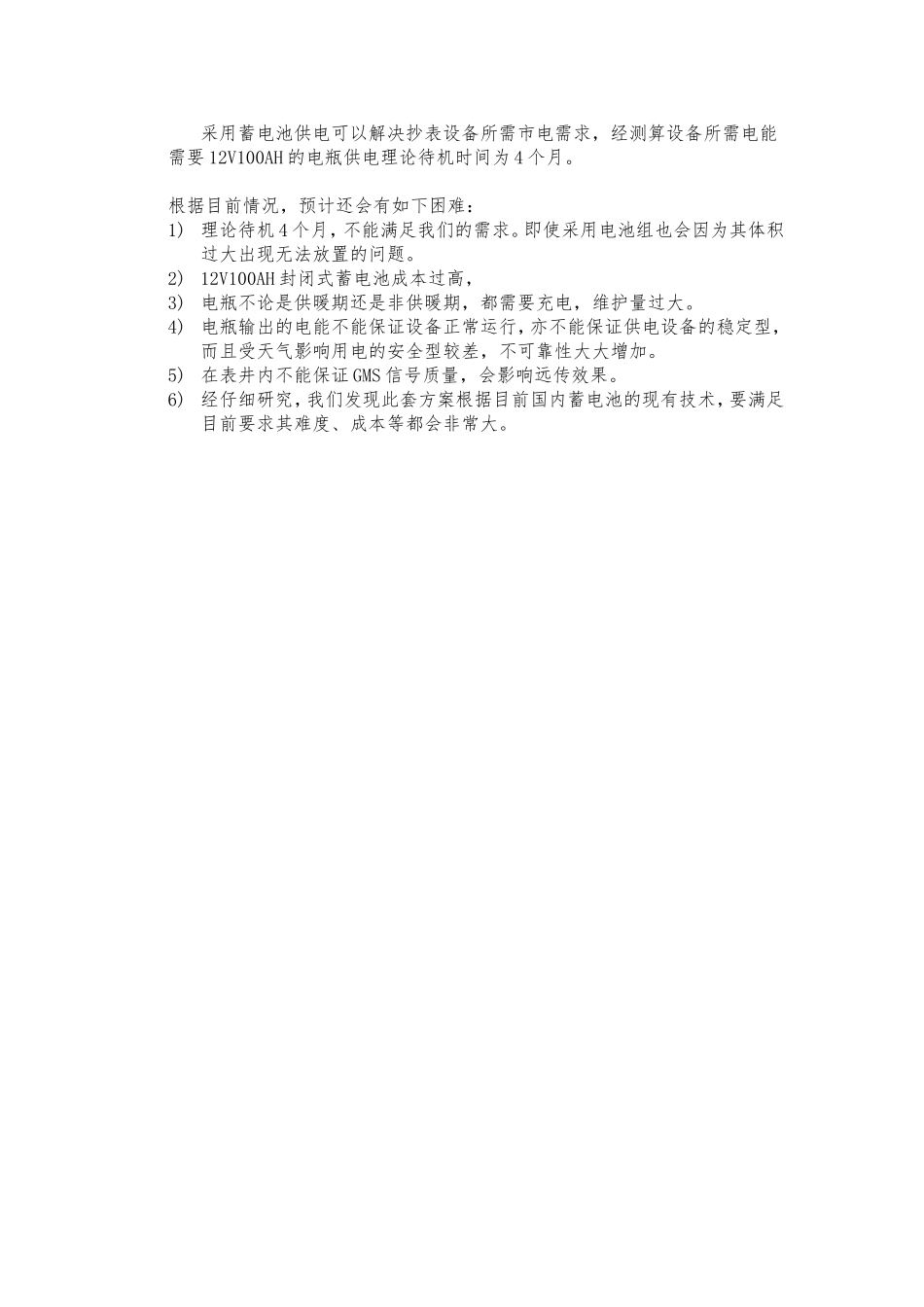

复杂情况下485公建表的远传解决方案_第3页
3/3
复杂情况下485公建表的远传解决方案受唐山市热力总公司委托,唐山市汉维科技有限公司承建市区485公建大表的热计量数据远传系统安装和调试工作。由于部分485公建大表的所处地理位置复杂,施工条件条件恶劣,导致部分485公建大表安装困难。为了能够有效、尽责的完成唐山市热力总公司交予我方的任务,我方现根据际情况提出如下方案或能改善目前任务搁浅情况,现提交唐山热力总公司审阅。一、就近取电方案在方便取电的情况下,将设备箱安装在最近的建筑物上面,然后采取挖沟将数据线引导小室内连接485大表终端。具体实现方法:1)在建筑物底部与表井间选取以最近直线距离挖沟,沟宽150mm深800mm。2)将数据线穿管埋在沟槽内。3)在建筑物内选取可适用设备电源,连接设备调试。根据目前情况,预计还会有如下困难:大部分建筑物与小室距离过远,会大大增加施工难度,施工进度得不到保障,人力物力、施工成本都将消耗过大,超出预期。不具备环境形成挖沟条件(如硬化后的路面、周边有造型、遮挡型建筑等)地方行政上的干预,不可避免的会牵扯到相关部门。(有些小室建筑在公路中间,或公路路边、还有些建筑在小区道路口、或者停车位附近,这样的可能需要地方行政配准。)二、采用太阳能光伏发电在不方便取电的情况下,采用太阳能光伏供电可以替代设备所需的市电的需求,在小室的一旁立杆安装太阳能电池板,在杆子上加装设备箱,挖沟将数据线引导小室内连接485大表终端。具体实现方法:1)在表井一侧树立一根铁杆,将太阳能电池板安装在杆子顶部,面朝阳光。2)将设备箱固定在杆子上。3)在杆子底部与表井间选取以最近直线距离挖沟,沟宽150mm深800mm。4)将数据线穿管埋在沟槽内。5)连接设备调试。根据目前情况,预计还会有如下困难:即使采用这套方案,地方行政上的干预,也会不可避免的出现。主要应该会集中在小室建筑在公路中间,或公路路边的、建筑在小区道路口、停车位附近的。这些都可能会产生纠纷。虽然在施工上会缩短挖沟的距离,但会大大的增加设备成本。由于达到需求条件的太阳能板体积过大会造成施工难度加大、同时会出现易遭破坏等问题。不能形成架设条件,比如特殊环境、地形导致不能形成架设条件、以及所架设目标位置距离小室过远等,这样就还是会出现方案1的情况,不但增加了施工难度,还增加了施工成本。理论成立,但可行性还需实验。三、采用蓄电池进行供电采用蓄电池供电可以解决抄表设备所需市电需求,经测算设备所需电能需要12V100AH的电瓶供电理论待机时间为4个月。根据目前情况,预计还会有如下困难:1)理论待机4个月,不能满足我们的需求。即使采用电池组也会因为其体积过大出现无法放置的问题。2)12V100AH封闭式蓄电池成本过高,3)电瓶不论是供暖期还是非供暖期,都需要充电,维护量过大。4)电瓶输出的电能不能保证设备正常运行,亦不能保证供电设备的稳定型,而且受天气影响用电的安全型较差,不可靠性大大增加。5)在表井内不能保证GMS信号质量,会影响远传效果。6)经仔细研究,我们发现此套方案根据目前国内蓄电池的现有技术,要满足目前要求其难度、成本等都会非常大。
