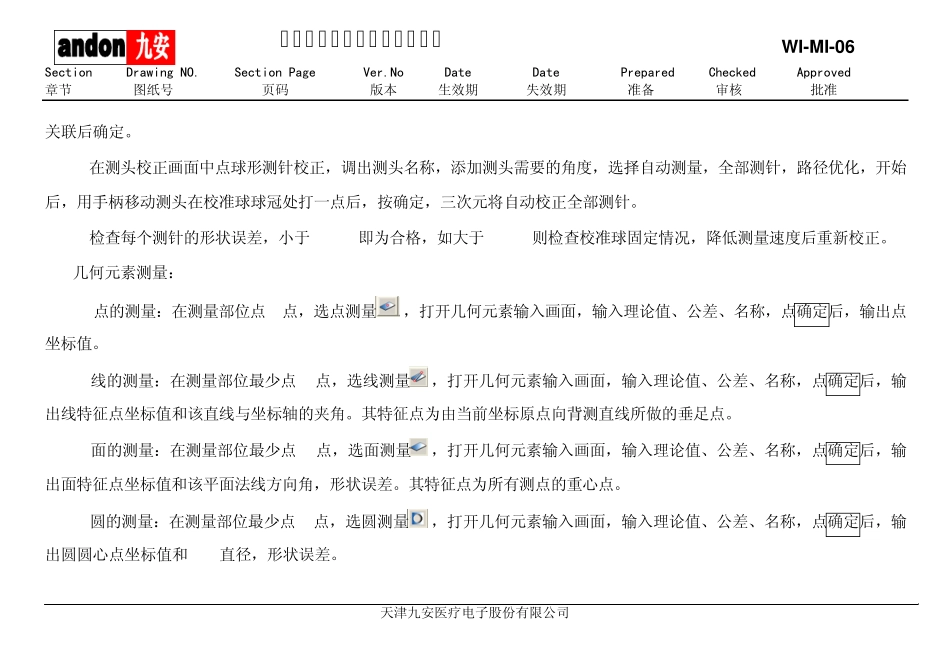

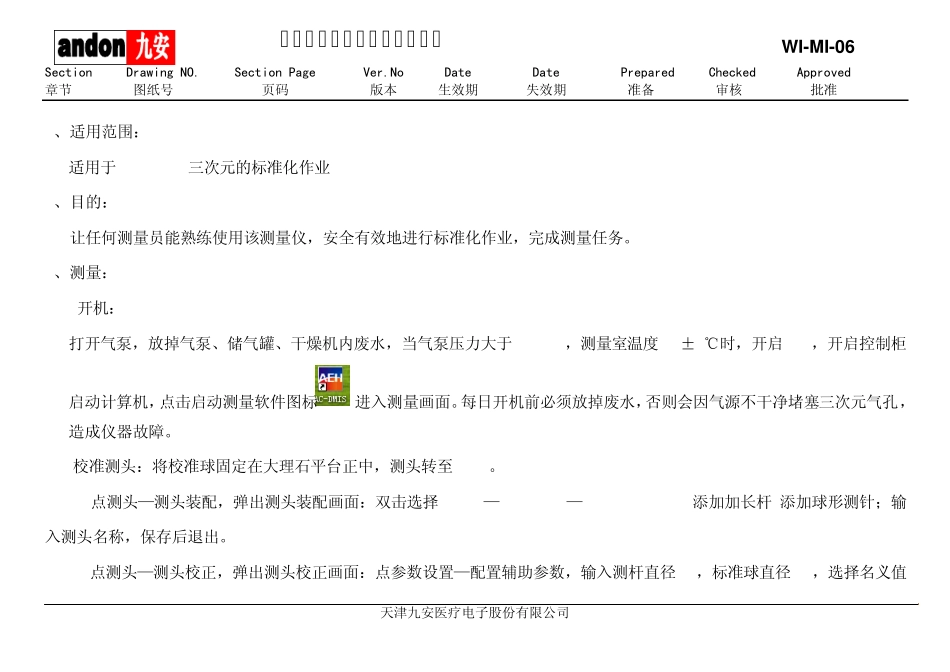

全自动三次元测量作业指导书 WI-MI-06 Section Drawing NO. Section Page Ver.No Date Date Prepared Checked Approved 章节 图纸号 页码 版本 生效期 失效期 准备 审核 批准 1/6 1.0 2008/11/29 天津九安医疗电子股份有限公司 ANDON HEALTH CO.,LTD. 1、 适用范围： 适用于Daisy564三次元的标准化作业 2、 目的： 让任何测量员能熟练使用该测量仪，安全有效地进行标准化作业，完成测量任务。 3、 测量： 3.1 开机： 打开气泵，放掉气泵、储气罐、干燥机内废水，当气泵压力大于0.5MPa，测量室温度20±5℃时，开启 UPS，开启控制柜启动计算机，点击启动测量软件图标进入测量画面。每日开机前必须放掉废水，否则会因气源不干净堵塞三次元气孔，造成仪器故障。 3.2校准测头：将校准球固定在大理石平台正中，测头转至 A0B0。 3.2.1点测头—测头装配，弹出测头装配画面：双击选择 PH10T—TP20TO-AG—TP20-STD-TO-M2-添加加长杆-添加球形测针；输入测头名称，保存后退出。 3.2.2点测头—测头校正，弹出测头校正画面：点参数设置—配置辅助参数，输入测杆直径 10，标准球直径 25，选择名义值 全自动三次元测量作业指导书 WI-MI-06 Section Drawing NO. Section Page Ver.No Date Date Prepared Checked Approved 章节 图纸号 页码 版本 生效期 失效期 准备 审核 批准 2/6 1.0 2008/11/29 天津九安医疗电子股份有限公司 ANDON HEALTH CO.,LTD. 关联后确定。 3.2.3在测头校正画面中点球形测针校正，调出测头名称，添加测头需要的角度，选择自动测量，全部测针，路径优化，开始后，用手柄移动测头在校准球球冠处打一点后，按确定，三次元将自动校正全部测针。 3.2.4检查每个测针的形状误差，小于0.003即为合格，如大于0.003则检查校准球固定情况，降低测量速度后重新校正。 3.3几何元素测量： 3.3.1 点的测量：在测量部位点1点，选点测量，打开几何元素输入画面，输入理论值、公差、名称，点确定后，输出点坐标值。 3.3.2线的测量：在测量部位最少点2点，选线测量，打开几何元素输入画面，输入理论值、公差、名称，点确定后，输出线特征点坐标值和该直线与坐标轴的夹角。其特征点为由当前坐标原点向背测直线所做的垂足点。 3.3.3面的测量：在测量部位最少点3点，选面测量，打开几何元素输入画面，输入理论值、公差、名称，点确定后，输出面特征点坐标值和该平面法线方...
