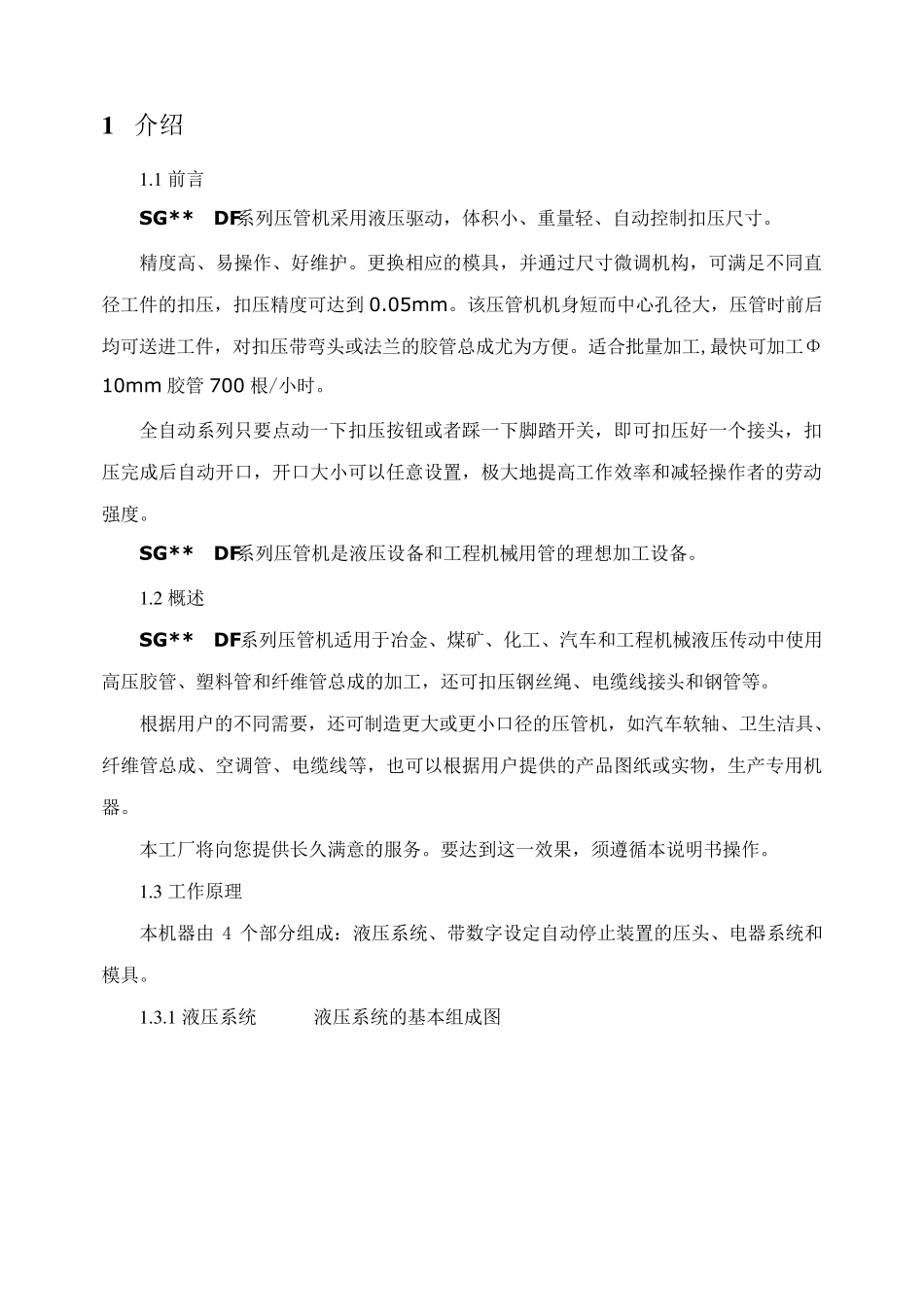

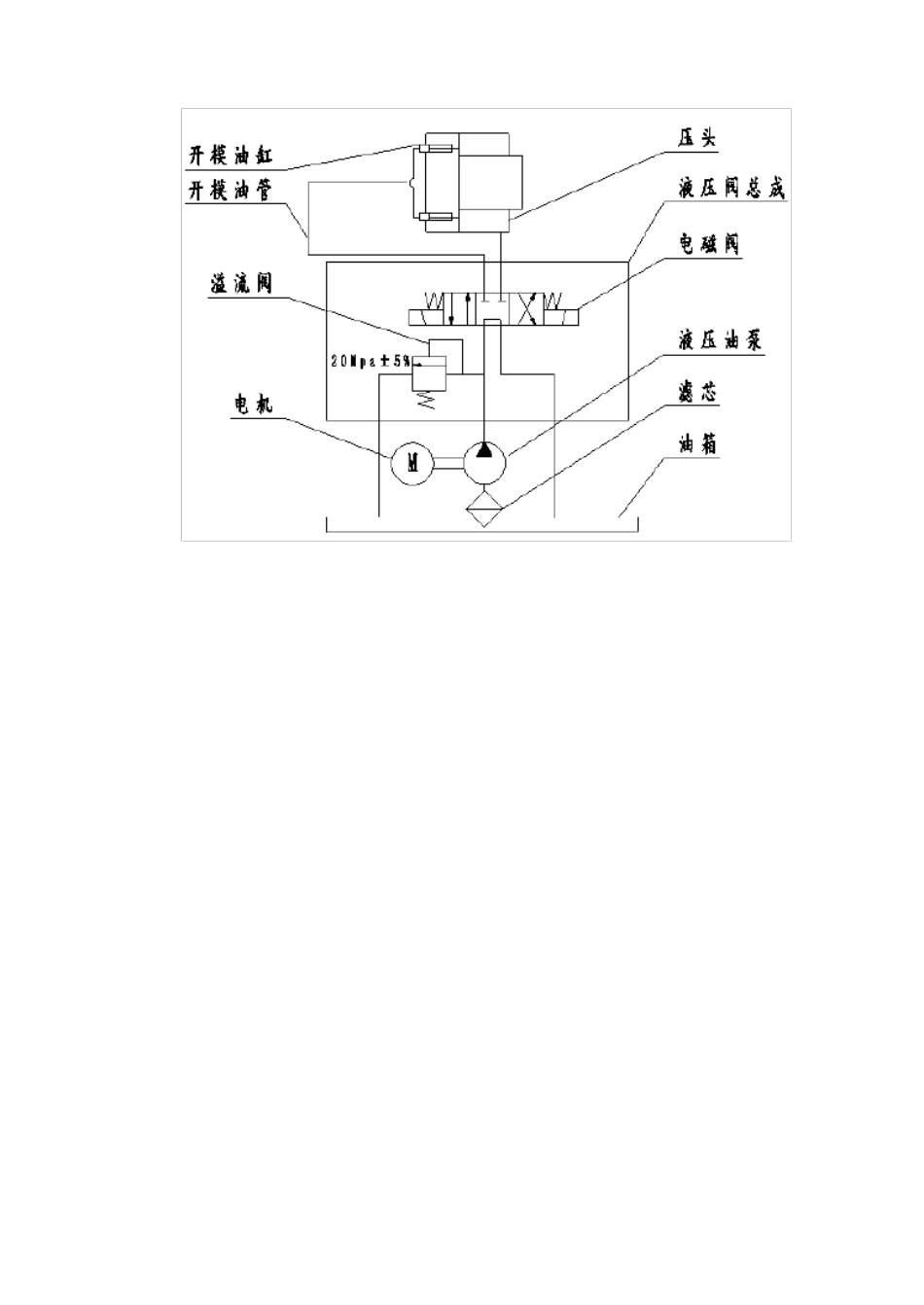

SG 系列压管机 SG16 / SG25 / SG32 SG51 / SG64 / SG76 使 用 说 明 书 榆次东 风 液 压 机 械 厂 1 介绍 1 .1 前言 SG**-DF系列压管机采用液压驱动，体积小、重量轻、自动控制扣压尺寸。 精度高、易操作、好维护。更换相应的模具，并通过尺寸微调机构，可满足不同直径工件的扣压，扣压精度可达到0.05m m 。该压管机机身短而中心孔径大，压管时前后均可送进工件，对扣压带弯头或法兰的胶管总成尤为方便。适合批量加工,最快可加工Φ10m m 胶管700 根/小时。 全自动系列只要点动一下扣压按钮或者踩一下脚踏开关，即可扣压好一个接头，扣压完成后自动开口，开口大小可以任意设置，极大地提高工作效率和减轻操作者的劳动强度。 SG**-DF系列压管机是液压设备和工程机械用管的理想加工设备。 1 .2 概述 SG**-DF系列压管机适用于冶金、煤矿、化工、汽车和工程机械液压传动中使用高压胶管、塑料管和纤维管总成的加工，还可扣压钢丝绳、电缆线接头和钢管等。 根据用户 的不同需 要，还可制造 更大或更小口径的压管机，如 汽车软 轴 、卫 生 洁 具、纤维管总成、空 调管、电缆线等，也 可以根据用户 提供 的产 品 图 纸 或实 物 ，生 产 专 用机器 。 本 工厂 将 向 您 提供 长 久 满意的服 务 。要达到这 一效果 ，须 遵 循 本 说 明 书 操作。 1 .3 工作原 理 本 机器 由4 个部 分 组 成： 液压系统 、带数 字 设定 自动停 止 装 置的压头、电器 系统 和模具。 1 .3 .1 液压系统 液压系统 的基 本 组 成图 附录1 全自动机型 外形图和电路图 附录1 手动型 外形图和电器图 附录3 控制面板各个开关功能
