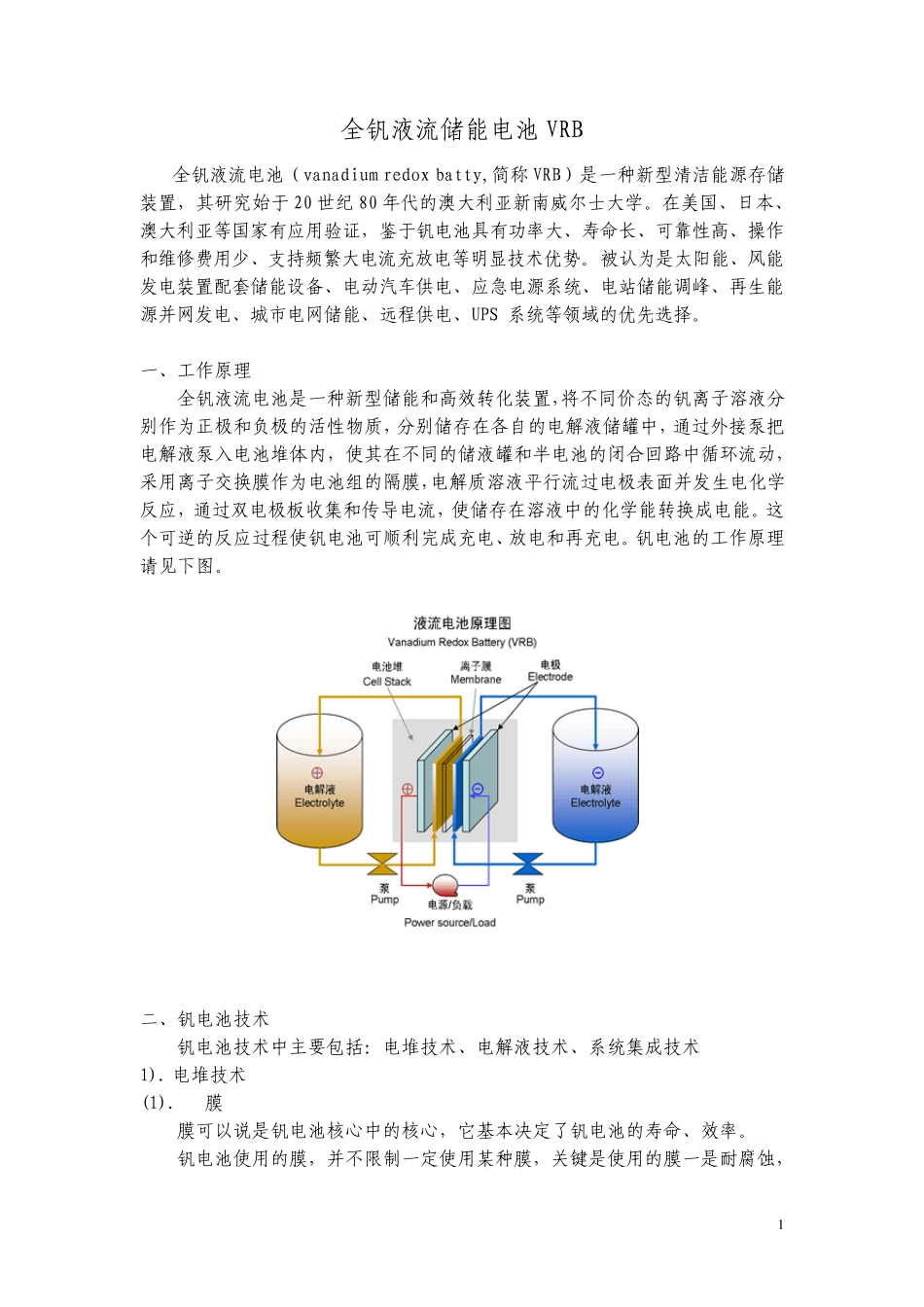

全钒液流储能电池VRB 全钒液流电池(vanadium redox batty,简称VRB)是一种新型清洁能源存储装置,其研究始于20 世纪80 年代的澳大利亚新南威尔士大学。在美国、日本、澳大利亚等国家有应用验证,鉴于钒电池具有功率大、寿命长、可靠性高、操作和维修费用少、支持频繁大电流充放电等明显技术优势。被认为是太阳能、风能发电装置配套储能设备、电动汽车供电、应急电源系统、电站储能调峰、再生能源并网发电、城市电网储能、远程供电、UPS 系统等领域的优先选择。 一、工作原理 全钒液流电池是一种新型储能和高效转化装置,将不同价态的钒离子溶液分别作为正极和负极的活性物质,分别储存在各自的电解液储罐中,通过外接泵把电解液泵入电池堆体内,使其在不同的储液罐和半电池的闭 合 回 路 中循 环 流动,采 用离子交 换 膜 作为电池组 的隔 膜 ,电解质溶液平 行 流过电极表 面 并发生电化学反 应,通过双 电极板 收 集 和传 导 电流,使储存在溶液中的化学能转换 成 电能。这个 可逆 的反 应过程使钒电池可顺 利完 成 充电、放电和再充电。钒电池的工作原理请 见 下 图 。 二 、钒电池技术 钒电池技术中主 要 包 括 : 电堆技术、电解液技术、系统集 成 技术 1). 电堆技术 (1). 膜 膜 可以 说 是钒电池核 心 中的核 心 ,它 基 本决 定 了 钒电池的寿命、效率。 钒电池使用的膜 ,并不限 制 一定 使用某 种膜 ,关 键 是使用的膜 一是耐 腐 蚀 , 1就是寿命;二是离子交换能力要足够好,就是电池效率;三是一致性要好。 (2). 电极材料 目前钒电池的电极材料主要有石墨毡和碳毡两类。 石墨毡烧制温度高、石墨化程度高;碳毡烧制温度低一些、石墨化程度相对低。两者导电性能不同,价格不同。具体使用何种电极材料取决于钒电池电堆的设计。好的电极材料可提高钒电池的电流密度,而且对双极板的抗腐蚀有一定的保护作用。 这里的技术含量不算高,但各家需根据自己的钒电池堆的设计寻找和测试不同厂家的产品,需要一定的时间。 (3). 双极板 双极板材料的要求很综合:耐腐蚀、面积、韧性、强度、导电性、价格。 钒电池常用的双极板是石墨板(包括硬石墨和软石墨两类)和导电塑料。虽然有很多人研究过金属复合双极板,但目前能用的还只有石墨板和导电塑料。 和电极材料一样,各家需根据自己的钒电池堆的设计寻找和测试不同厂家的产品,在对双极板的各种要...
