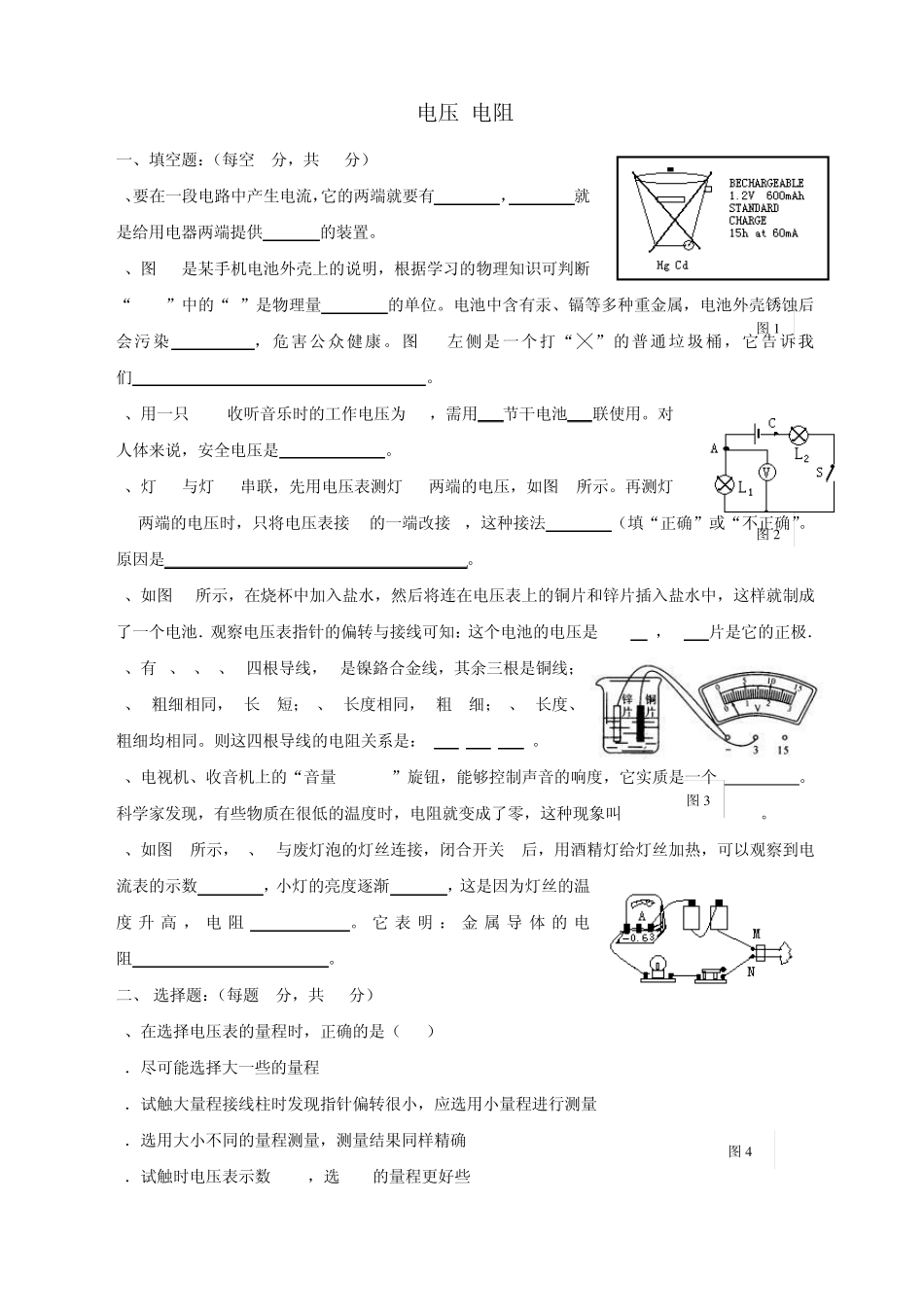

电压.电阻 一、填空题：（每空1分，共22分） 1、要在一段电路中产生电流，它的两端就要有 ， 就是给用电器两端提供 的装置。 2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断“1.2V”中的“V”是物理量 的单位。电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染 ，危害公众健康。图1左侧是一个打“╳”的普通垃圾桶，它告诉我们 。 3、用一只 MP3收听音乐时的工作电压为 3V，需用 节干电池 联使用。对人体来说，安全电压是 。 4、灯 L1与灯 L2串联，先用电压表测灯 L1两端的电压，如图2所示。再测灯L2两端的电压时，只将电压表接 A的一端改接 C，这种接法 （填“正确”或“不正确”。原因是 。 5、如图3所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是____ V，__ 片是它的正极． 6、有A、B、C、D四根导线，A是镍鉻合金线，其余三根是铜线；B、C粗细相同，C长 B短；C、D长度相同，C粗 D细；A、D长度、粗细均相同。则这四根导线的电阻关系是：B C D A。 7、电视机、收音机上的“音量 Volume”旋钮，能够控制声音的响度，它实质是一个 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。 8、如图4所示，M、N与废灯泡的灯丝连接，闭合开关 S后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度 升 高 ，电阻 。它表 明：金 属 导 体 的电阻 。 二、 选择题：（每题3分，共30分） 9、在选择电压表的量程时，正确的是（ ） A．尽可能选择大一些的量程 B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量 C．选用大小不同的量程测量，测量结果同样精确 D．试触时电压表示数 2.8V，选 15V的量程更好些 图4 图2 图1 图3 10、下列四个电路图中，正确的是： （ ） 11、关于电表的使用方法，下列说法错误的是： （ ） A、电流表应串联在电路中，电压表应并联在电路中 B、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出 C、被测值不能超过电表的量程 D、电压表、电流表都可以直接接在电源的两极上 12、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是： （ ） 13、在下图所示的电路中，能用电压表正确测出灯 L1两端...
