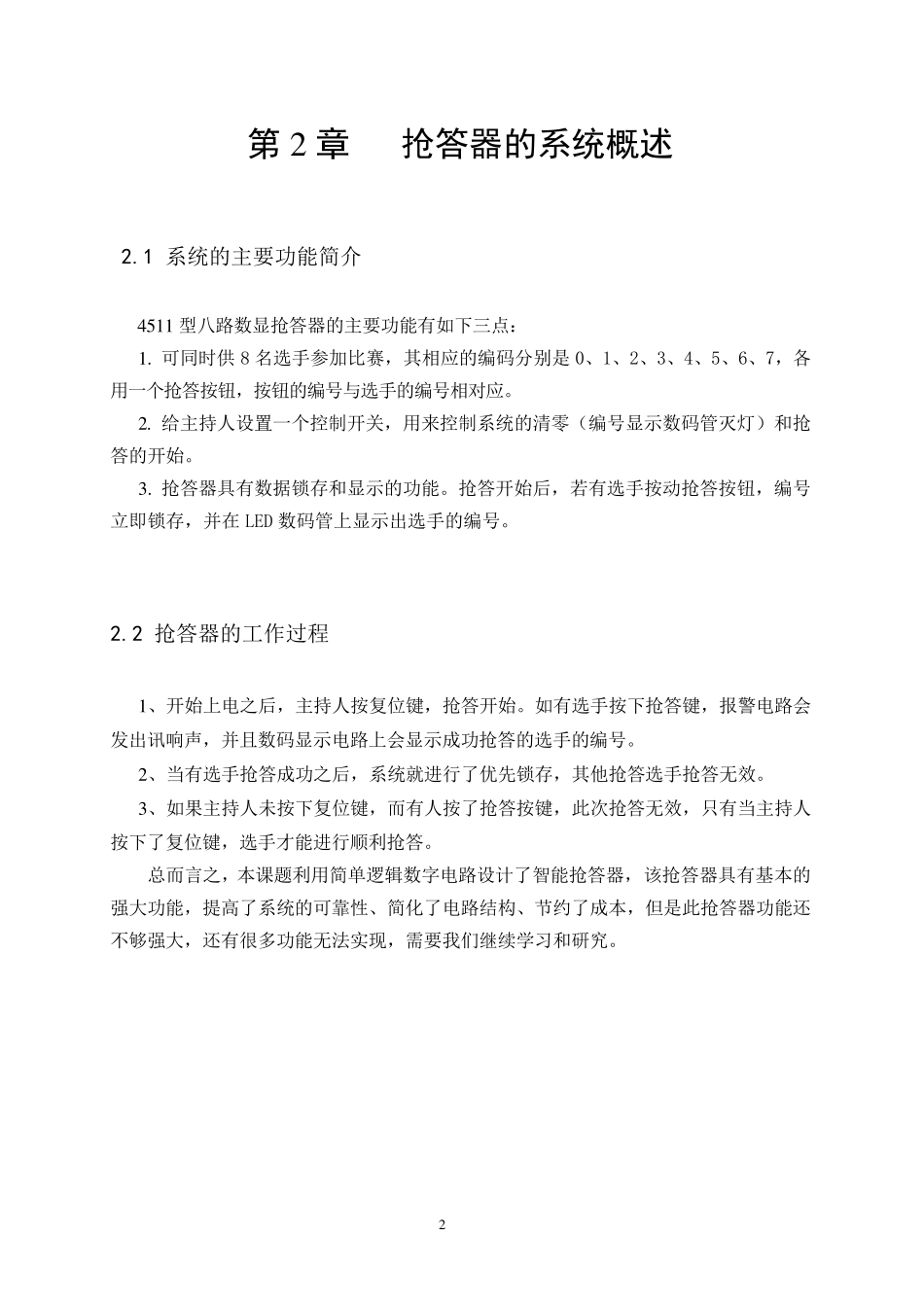

2 电 子 课 程 设 计 报 告 4511 型 八 路 数 显 抢 答 器 学 生 姓 名 ： 专 业： 班 级： 学 号： 指导教师： 同组成员： 时 间： 2 第一章 绪论 1.1 关于 4511 型数显抢答器 八路智能抢答器主要由数字优先编码电路、锁存/译码/驱动电路于一体的 CD4511集成电路、数码显示电路和报警电路组成。优先编码电路、C D4511 集成电路将参赛队的输入信号在数码显示管上输出，用报警电路对时间进行严格控制，这样就构成了八路智能抢答器电路。 八路数字抢答器电路包括抢答，编码，优先，锁存，数显，复位及抢答键。抢答器数字优先编码电路由D1-D12 组成，实现数字的编码。CD4511 是一块含 BCD-7 段锁存/译 码/驱动电路于一体的集成电路。抢答器报警电路由NE555 接成音多谐振荡器构成。抢答器数码显示电路由数码管组成，输入的 BCD 码自动地由 CD4511 内部电路译码成十进制数在数码管上显示。 1.2 选题的目的和意义 通过这次课程设计,让我了解到了八路智能抢答器的结构组成和工作原理，同时了解焊接的方法和技巧。 1.3 课题研究的内容 八路智能抢答器是采用了 CD4511 集成芯片来实现功能要求的，在抢答过程中，每个选手都有一个抢答按钮。在主持人按下复位键宣布抢答开始的时候，选手就开始进行抢答，在指定时间内选手进行抢答，数码显示屏上会显示最先抢答选手的编号。如果主持人没有按下开始键而选手就抢答视为犯规，数码显示屏显示犯规者的编号，扬声器持续发生。主持人可按复位键，新一轮 抢答开始。 2 第2 章 抢答器的系统概述 2.1 系统的主要功能简介 4 5 1 1 型八路数显抢答器的主要功能有如下三点： 1 . 可同时供8 名选手参加比赛，其相应的编码分别是0、1、2、3、4、5、6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应。 2 . 给主持人设置一个控制开关，用来控制系统的清零（编号显示数码管灭灯）和抢答的开始。 3 . 抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在 LED 数码管上显示出选手的编号。 2.2 抢答器的工作过程 1 、开始上电之后，主持人按复位键，抢答开始。如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。 2 、当有选手抢答成功之后，系统就进行了优先锁存，其他抢答选手抢答无效。 3 、如果主持人未按下复位键，而有人按了抢答按键，此...
