涵洞组成及各部分的作用

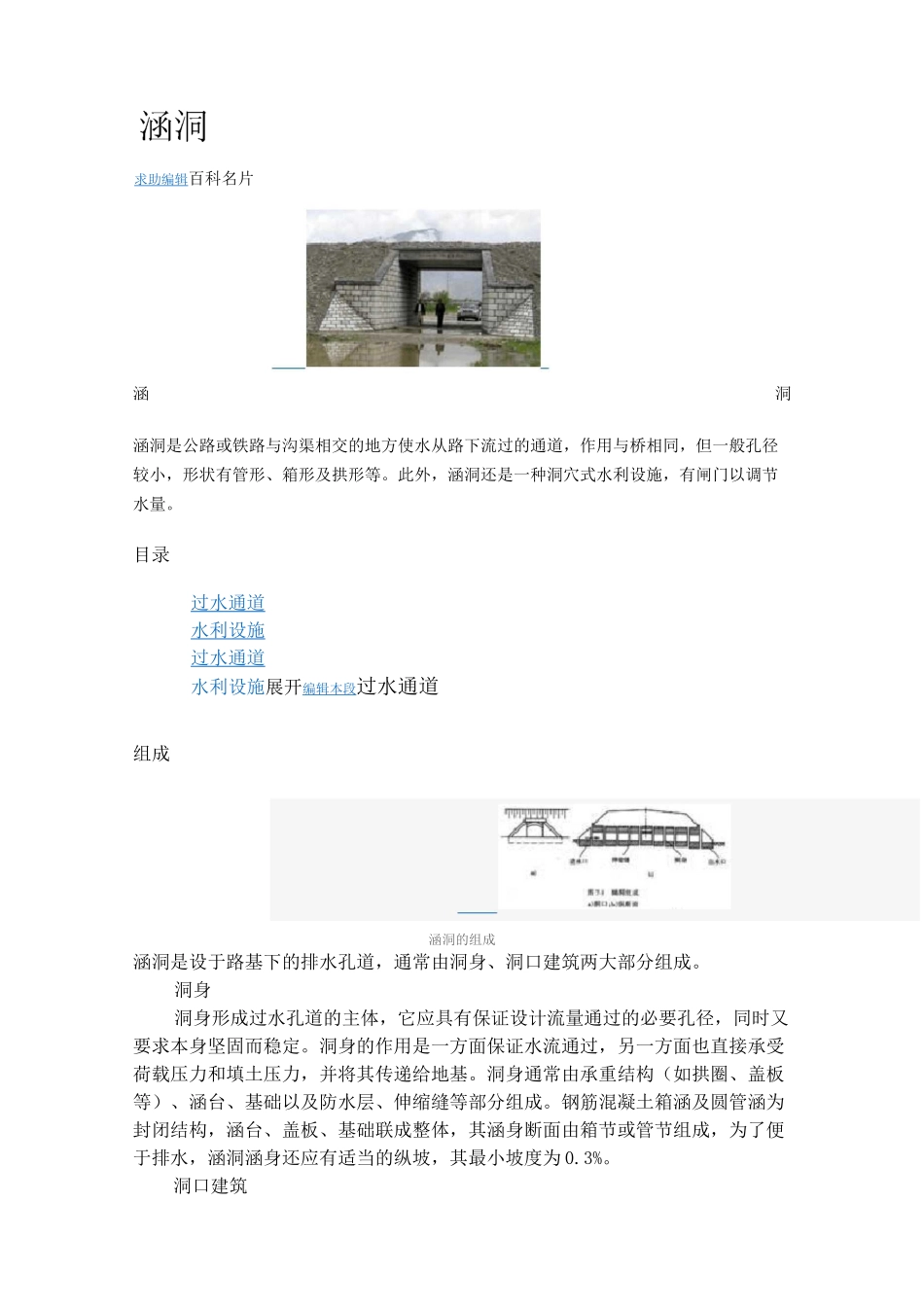

求助编辑百科名片涵洞涵洞是公路或铁路与沟渠相交的地方使水从路下流过的通道，作用与桥相同，但一般孔径较小，形状有管形、箱形及拱形等。此外，涵洞还是一种洞穴式水利设施，有闸门以调节水量。目录过水通道水利设施过水通道水利设施展开编辑本段过水通道组成涵洞的组成涵洞是设于路基下的排水孔道，通常由洞身、洞口建筑两大部分组成。洞身洞身形成过水孔道的主体，它应具有保证设计流量通过的必要孔径，同时又要求本身坚固而稳定。洞身的作用是一方面保证水流通过，另一方面也直接承受荷载压力和填土压力，并将其传递给地基。洞身通常由承重结构（如拱圈、盖板等）、涵台、基础以及防水层、伸缩缝等部分组成。钢筋混凝土箱涵及圆管涵为封闭结构，涵台、盖板、基础联成整体，其涵身断面由箱节或管节组成，为了便于排水，涵洞涵身还应有适当的纵坡，其最小坡度为 0.3%。洞口建筑洞口是洞身、路基、河道三者的连接构造物。洞口建筑由进水口、出水口和沟床加固三部分组成。洞口的作用是：一方面使涵洞与河道顺接，使水流进出顺畅；另一方面确保路基边坡稳定，使之免受水流冲刷。沟床加固包括进出口调治构造物，减冲防冲设施等。[1]分类构造形式分类涵洞（图一）按照构造形式，涵洞可分为圆管涵、拱涵、盖板涵、箱涵。圆管涵圆管涵由洞身及洞口两部分组成。洞身是过水孔道的主体，主要由管身、基础、接缝组成。洞口是洞身、路基和水流三者的连接部位，主要有八字墙和一字墙两种洞口型式。圆管涵的管身通常由钢筋混凝土构成，管径一般有 0.5 米、0.75 米、1 米、1.25 米和 1.5 米等五种，管径的大小根据排水要求选择，多采用预制安装，预制长度通常为 2 米。当采用 0.5 米或 0.75 米管径时用单层钢筋,而孔径在 1 米及 1米以上时采用双层钢筋。0.5 米管径时其管壁厚度不小于 6 厘米，0.75 米管径时管壁厚度不小于 8 厘米，1 米管径时管壁厚度不小于 10 厘米，1.25 米及 1.5 米管径时管壁厚度不小于 12 厘米。⑵⑶拱涵拱涵是指洞身顶部呈拱形的涵洞，一般超载潜力较大，砌筑技术容易掌握，便于群众修建，是一种普遍的涵洞形式。⑷盖板涵盖板涵是涵洞的一种形式，它受力明确，构造简单，施工方便。盖板涵主要由盖板、涵台及基础等部分组成。盖板涵与单跨简支板梁桥的结构形式基本相同，只是盖板涵的跨径较小。⑸箱涵箱涵不是盖板明渠，箱涵的盖板及涵身、基础是用钢筋砼浇筑起来的一个整体，可用来排水、过人及车辆通过...
