水处理设备安装方案

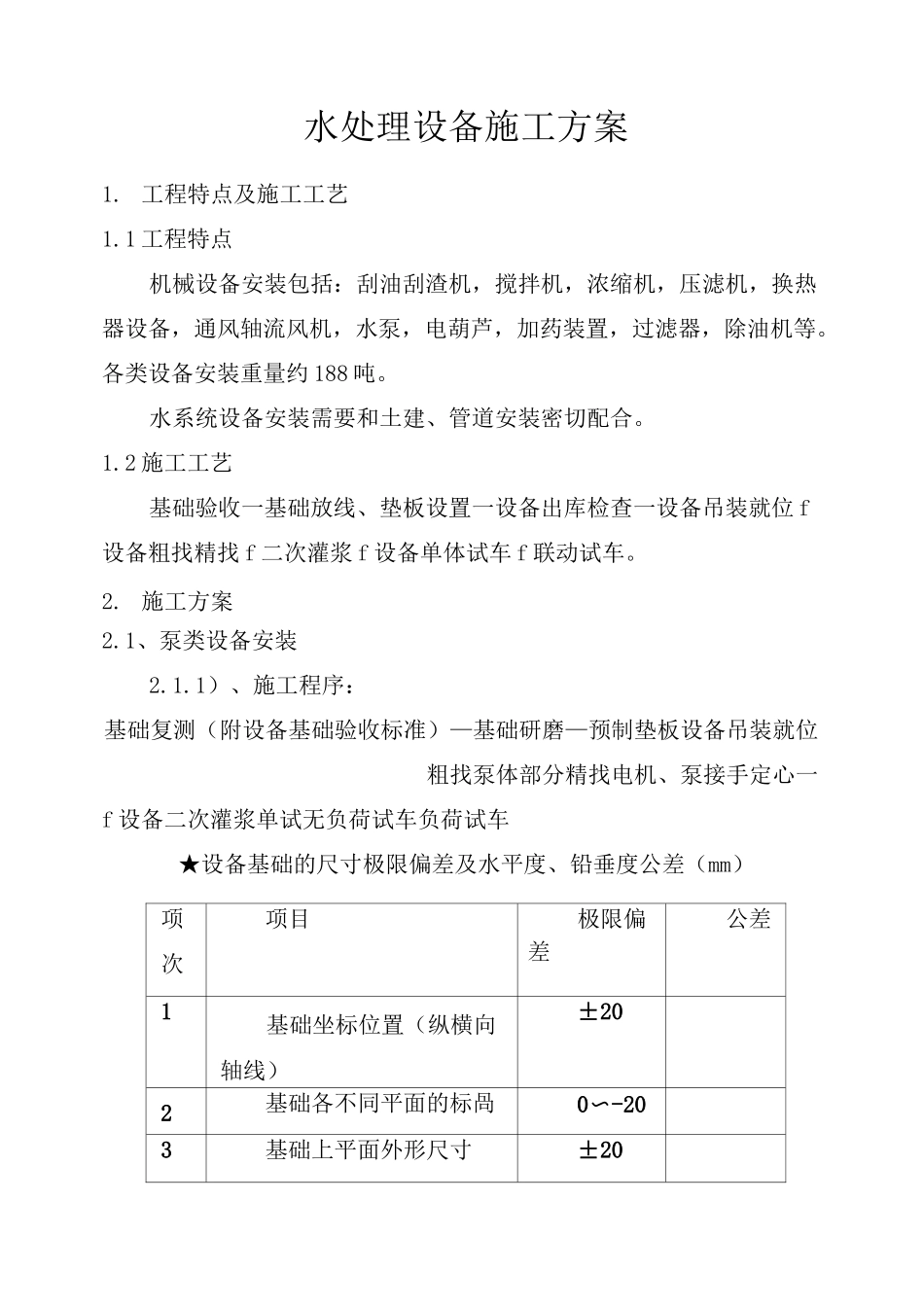

水处理设备施工方案1. 工程特点及施工工艺1.1 工程特点机械设备安装包括：刮油刮渣机，搅拌机，浓缩机，压滤机，换热器设备，通风轴流风机，水泵，电葫芦，加药装置，过滤器，除油机等。各类设备安装重量约 188 吨。水系统设备安装需要和土建、管道安装密切配合。1.2 施工工艺基础验收一基础放线、垫板设置一设备出库检查一设备吊装就位 f设备粗找精找 f 二次灌浆 f 设备单体试车 f 联动试车。2. 施工方案2.1、泵类设备安装2.1.1）、施工程序：基础复测（附设备基础验收标准）—基础研磨—预制垫板设备吊装就位粗找泵体部分精找电机、泵接手定心一f 设备二次灌浆单试无负荷试车负荷试车★设备基础的尺寸极限偏差及水平度、铅垂度公差（mm）项次项目差极限偏公差1基础坐标位置（纵横向轴线）±202基础各不同平面的标咼0〜-203基础上平面外形尺寸±20凸台上平面外形尺寸凹穴尺寸0〜-20+20〜04基础上平面的水平度每米全长5105铅垂度每米全高5206预埋地脚螺栓标高（顶端）中心距（在根部和顶部两处测量）±200±27预留地脚螺栓孔：中心距深度孔壁的铅垂度±10+2001、研垫板：在每个地脚螺栓旁至少一组垫板，每组不超过 5 块，且只有一对斜垫板，且成对使用，在放置垫板处用刨锤清理基础，基础不得有过高过低点，放一平垫板，用老好水平检测。2、设备吊装粗找：泵体及电机用泵站内的单梁悬挂起重机吊装就位，用老好水平将底座找正，用框式水平仪在泵出口的法兰面上纵、横两个方向调整斜铁，用钢板尺、塞尺粗调节电机泵接手的轴心径向位移，轴线倾斜面度及端面间隙，紧固地脚螺栓，同时撑实垫板，并用手锤逐组轻击听音检查，用 0.05 伽塞尺检查，垫板同一触面向侧塞入长度不超过 1/3,调整完后垫板端面露及各底面边缘:平垫板 10~20mm,斜垫板 10~50^，且垫板组入深度必须超过各地脚螺栓中心。3、泵体部分精找:将泵出口法兰面清理干净，用框式水平在法兰面上纵、横两个方面检测泵水平度，在泵与底座联接处加减调整垫，使泵水平度达到纵：W0.10/1000,横向 W0.20/1000 要求，（注：调整垫应是开口整体垫）4、接手定心：以泵为基准，调整电机用底座之间的调整垫片来定心，定心前将两接手用 1 条普通螺栓连接，并在两接手某处划一通长标记作为初始点及测量点。测量：钢板尺、塞尺各一个，将初始点转至正上方，以标记对正，测径向位移 al，轴线倾斜 bll、bill 两半联轴器同时转动，每次转 90。，测量一次并记录，共记录 5 个位置...
