有源带通滤波器设计讲解

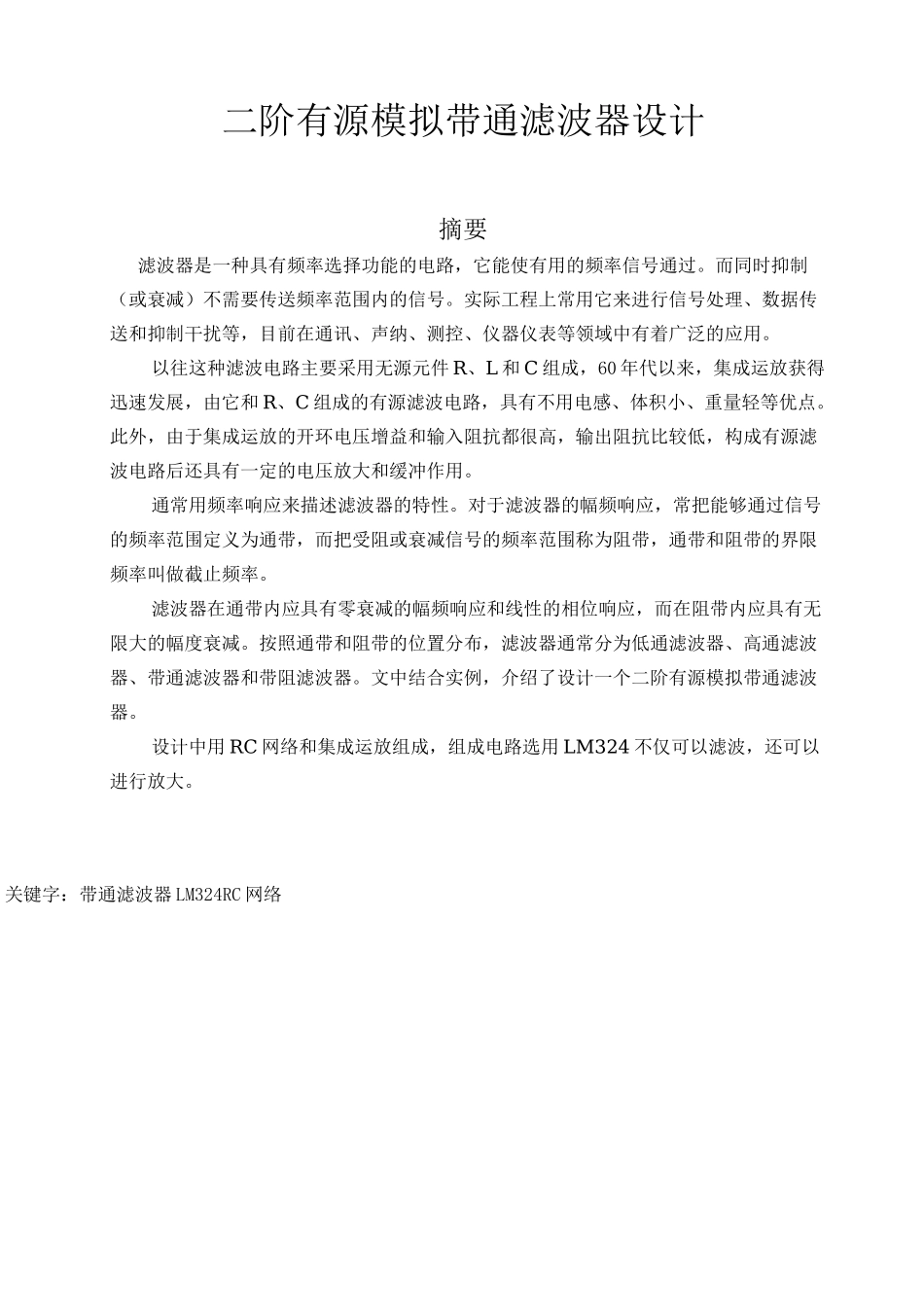

关键字：带通滤波器 LM324RC 网络二阶有源模拟带通滤波器设计摘要滤波器是一种具有频率选择功能的电路，它能使有用的频率信号通过。而同时抑制（或衰减）不需要传送频率范围内的信号。实际工程上常用它来进行信号处理、数据传送和抑制干扰等，目前在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用。以往这种滤波电路主要采用无源元件 R、L 和 C 组成，60 年代以来，集成运放获得迅速发展，由它和 R、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。此外，由于集成运放的开环电压增益和输入阻抗都很高，输出阻抗比较低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。通常用频率响应来描述滤波器的特性。对于滤波器的幅频响应，常把能够通过信号的频率范围定义为通带，而把受阻或衰减信号的频率范围称为阻带，通带和阻带的界限频率叫做截止频率。滤波器在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减。按照通带和阻带的位置分布，滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。文中结合实例，介绍了设计一个二阶有源模拟带通滤波器。设计中用 RC 网络和集成运放组成，组成电路选用 LM324 不仅可以滤波，还可以进行放大。目录目录 2..第一章设计要求 31.1 基本要求 3第二章方案选择及原理分析 42.1.方案选择 42.2 原理分析 5第三章电路设计 73.1 实现电路 73.2 参数设计 73.3 电路仿真 91.仿真步骤及结果 92.结果分析 11第四章电路安装与调试 124.1 实验安装过程 124.2 调试过程及结果错误!未定义书签。4.2.1 遇到的问题错误!未定义书签。4.2.2 解决方法错误!未定义书签。4.2.3 调试结果与分析 12结论 13参考文献 14第一章设计要求1.1 基本要求1、设计带通滤波器。2、能够实现频带在 628Hz—1628Hz 的带通滤波。第二章方案选择及原理分析2・1■方案选择滤波器是具有频率选择作用的电路或运算处理系统,具有滤除噪声和分离各种不同信号的功能。按电路组成分可分为：LC 无源、RC 无源、由特殊元件构成的无源滤波器、RC 有源滤波器。模拟滤波电路的特性可由传递函数来描述。传递函数是输出与输入信号电压或电流拉氏变换之比。H()表达了在单位信号输入情况下的输出信号随频率变化的关系，称为滤波器的频率特性函数，简称频率特性。频率特性 H(j«)是一个复函数，其幅值 A(3)称为幅频特性，其幅角 d(w)表示输出信号的相位...
