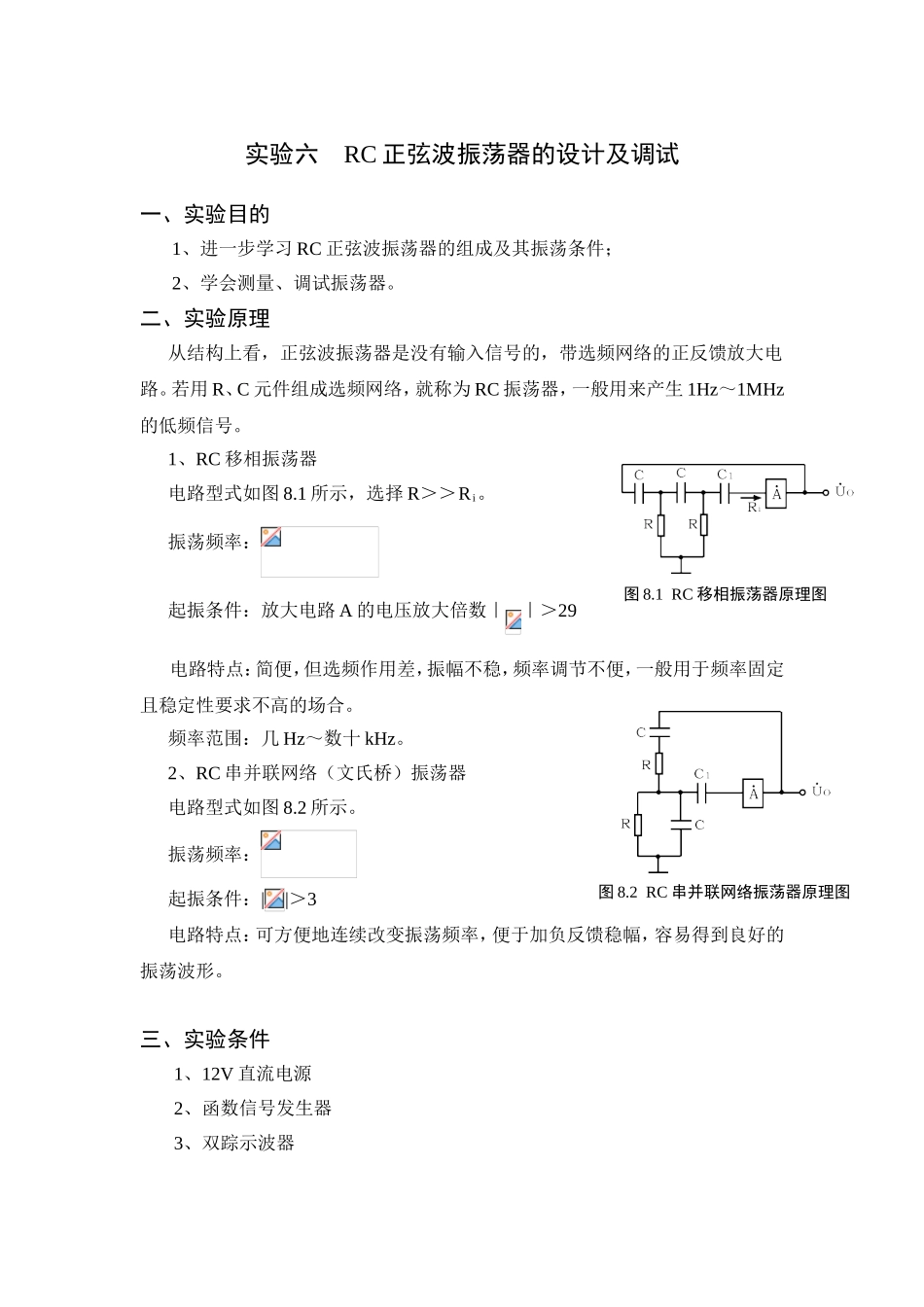

实验六RC正弦波振荡器的设计及调试一、实验目的1、进一步学习RC正弦波振荡器的组成及其振荡条件；2、学会测量、调试振荡器
二、实验原理从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大电路
若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1Hz～1MHz的低频信号
1、RC移相振荡器电路型式如图8
1所示，选择R＞＞Ri
振荡频率：起振条件：放大电路A的电压放大倍数｜｜＞29电路特点：简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合
频率范围：几Hz～数十kHz
2、RC串并联网络（文氏桥）振荡器电路型式如图8
振荡频率：起振条件：||＞3电路特点：可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形
三、实验条件1、12V直流电源2、函数信号发生器3、双踪示波器图8
1RC移相振荡器原理图图8
2RC串并联网络振荡器原理图4、频率计5、直流电压表6、3DG12×2或9013×2，电阻、电容、电位器等四、实验内容1、RC串并联选频网络振荡器2、双T选频网络振荡器3、RC移相式振荡器的组装与调试五、实验步骤1、RC串并联选频网络振荡器（1）按图8

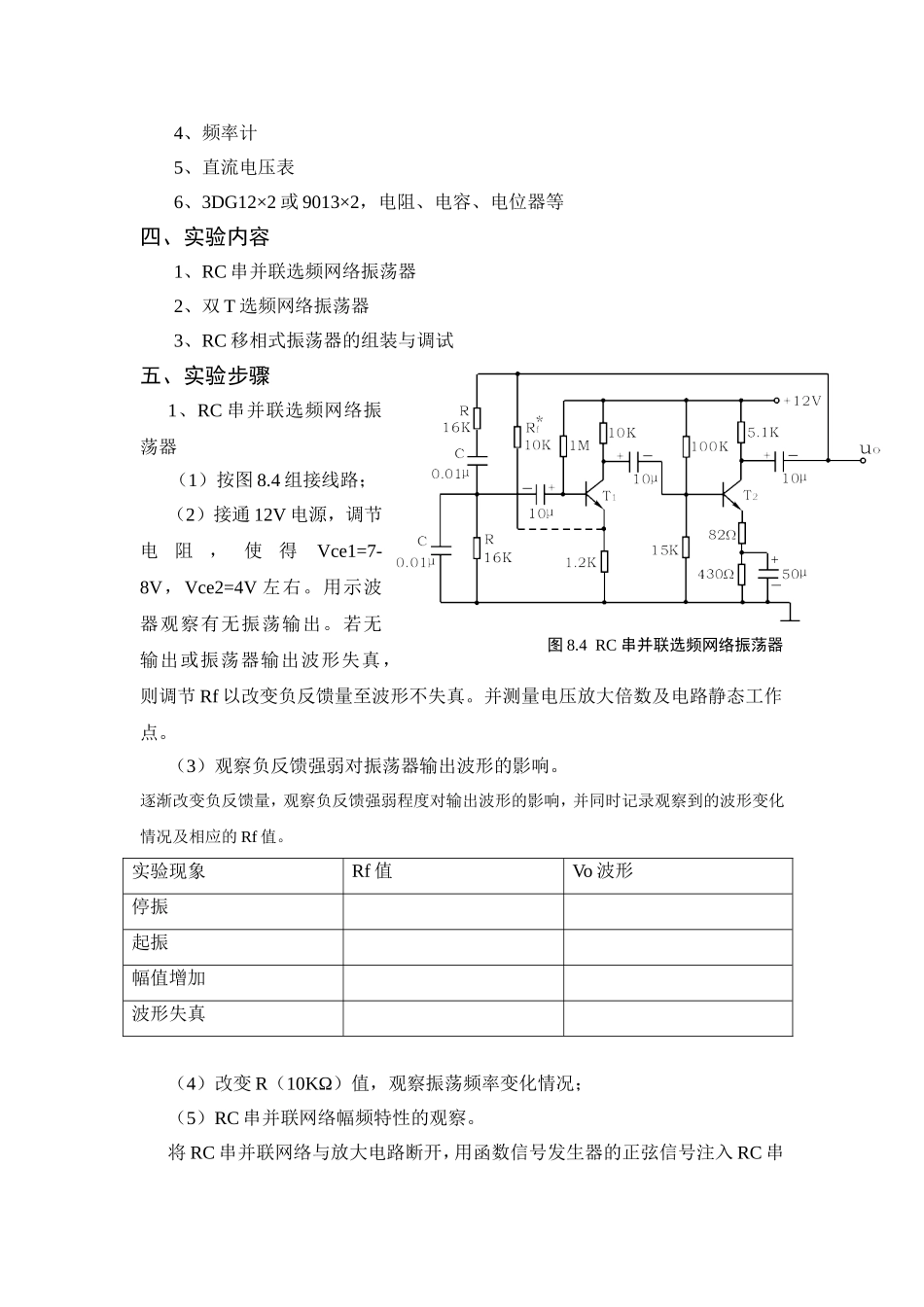

4组接线路；（2）接通12V电源，调节电阻，使得Vce1=7-8V，Vce2=4V左右
用示波器观察有无振荡输出
若无输出或振荡器输出波形失真，则调节Rf以改变负反馈量至波形不失真
并测量电压放大倍数及电路静态工作点
（3）观察负反馈强弱对振荡器输出波形的影响
逐渐改变负反馈量，观察负反馈强弱程度对输出波形的影响，并同时记录观察到的波形变化情况及相应的Rf值
实验现象Rf值Vo波形停振起振幅值增加波形失真（4）改变R（10KΩ）值，观察振荡频率变化情况；（5）RC串并联网络幅频特性的观察

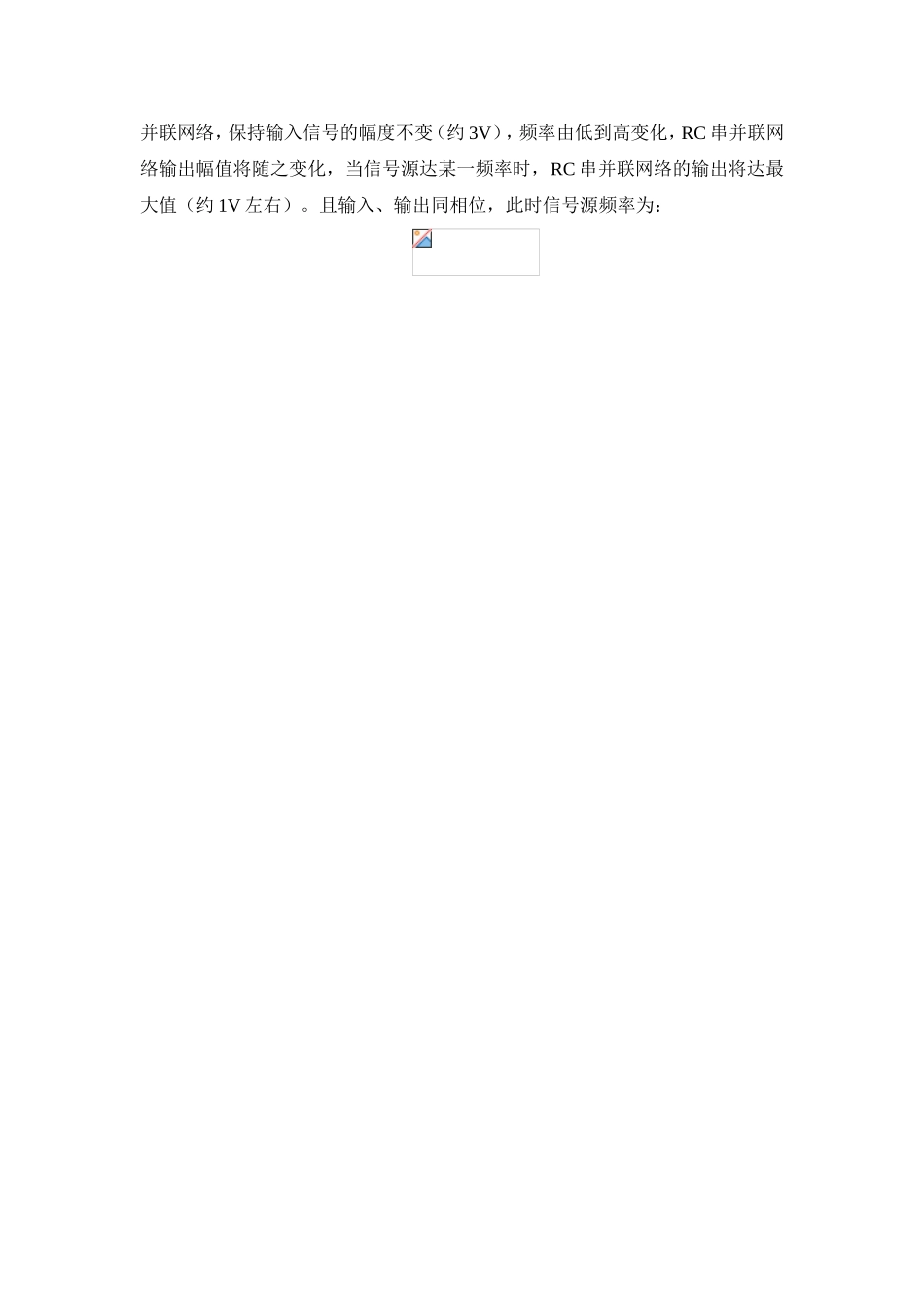

将RC串并联网络与放大电路断开，用函数信号发生器的正弦信号注入RC
