气力输送设备安装施工方案

气力输送设备安装施工方案_第1页
1/13

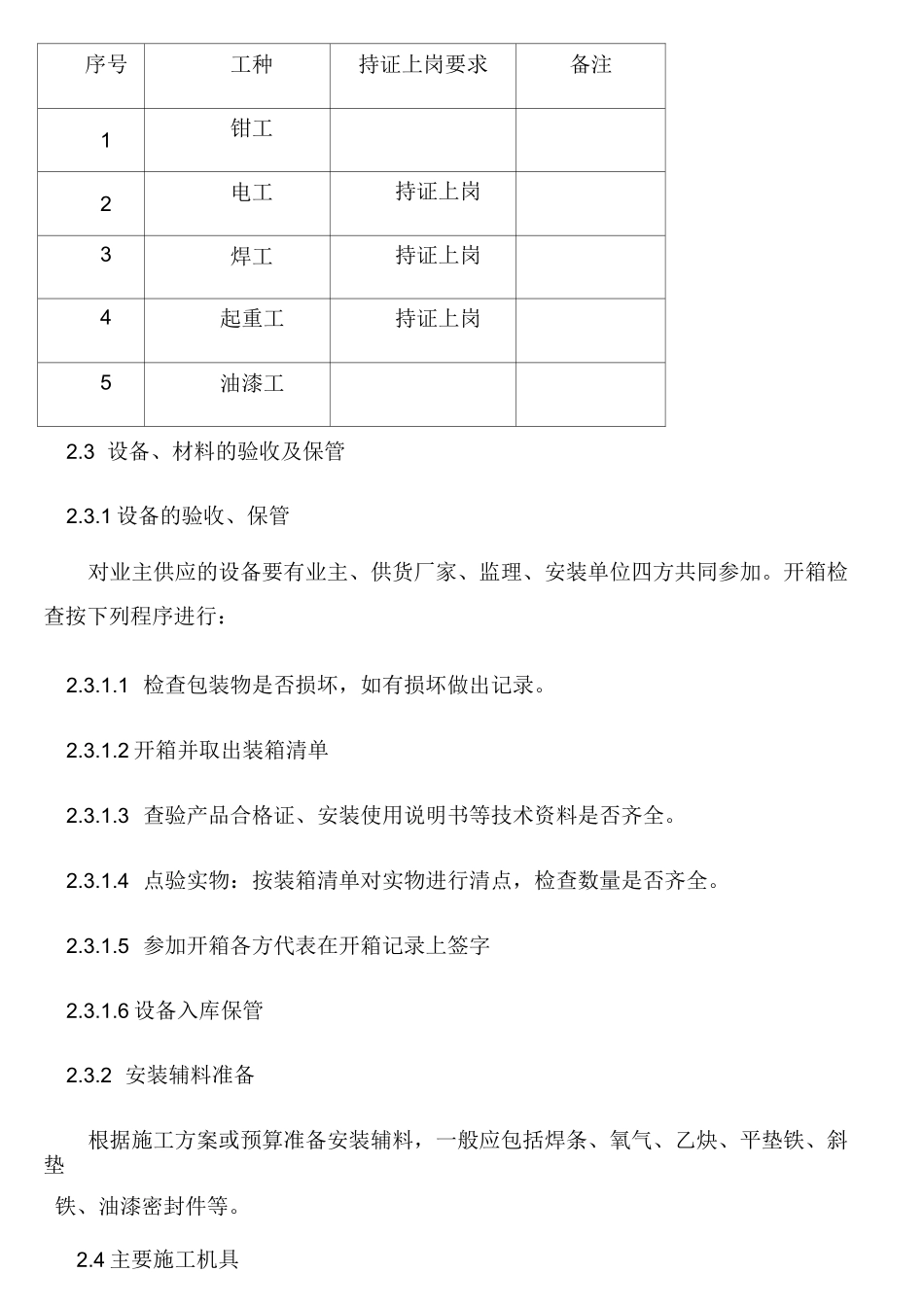

气力输送设备安装施工方案_第2页
2/13

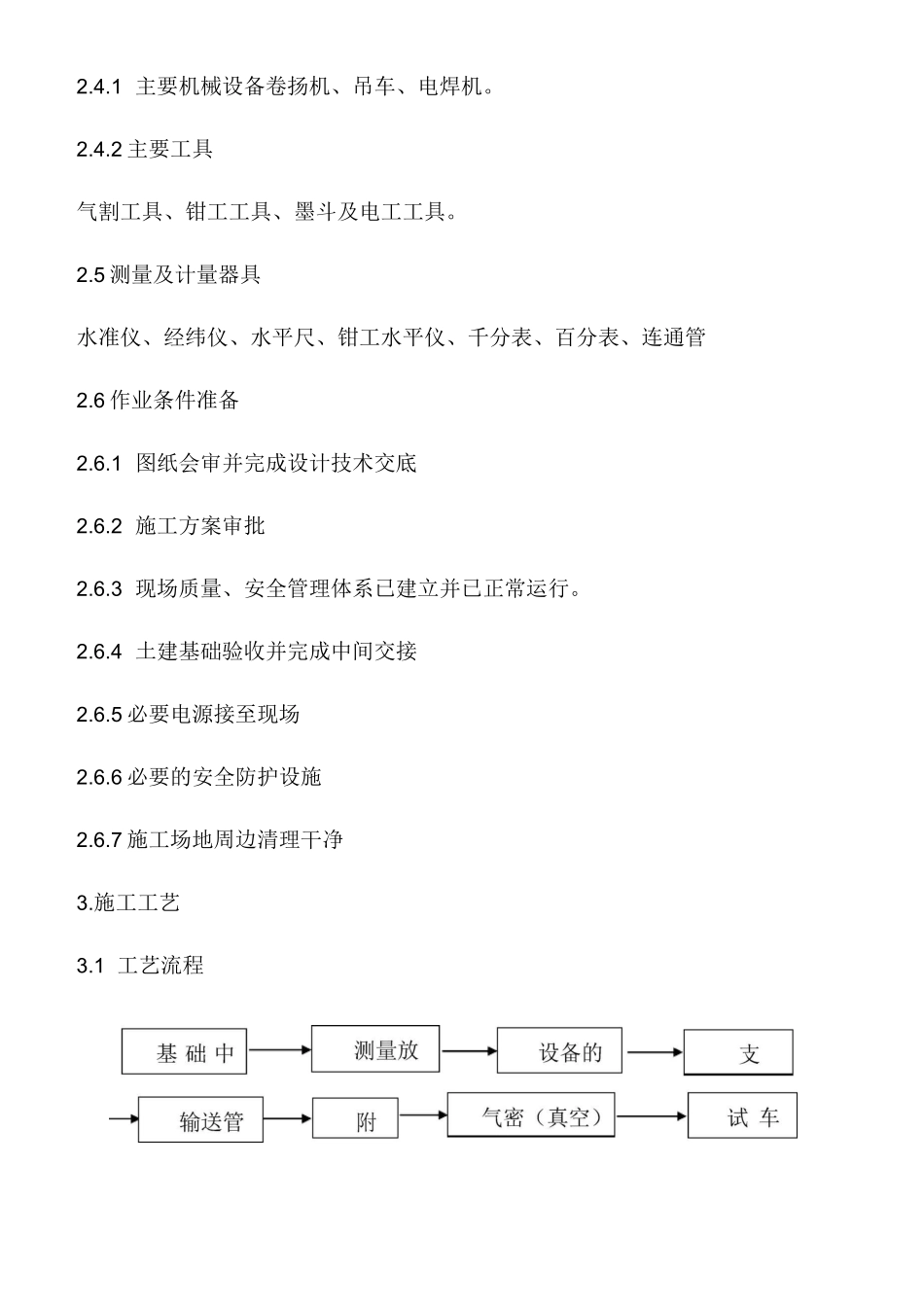

气力输送设备安装施工方案_第3页
3/13
气力输送设备安装施工方案1.适用范围本工艺标准适用于输送粉粒状物料的气力输送设备的安装2.施工准备2.1 技术准备2.1.1 施工技术资料2.1.1.1 取得完整的设计文件和设备技术文件2.1.1.2 进行图纸会审并形成记录2.1.1.3 勘察现场2.1.1.4 编制施工方案并获得监理单位(或相应单位、部门)的批准2.1.2 相关的标准规范2.121《连续输送设备安装工程施工及验收规范》GB502702.122《压缩机、风机、泵安装工程施工及验收规范》GB502752.123《机械设备安装工程施工及验收通用规范》GB502312.124《现场设备、工艺管道焊接工程施工及验收规范》GB502362.1.2.5《化工设备、管道防腐蚀工程施工及验收规范》HGJ2292.1.2.6《化工建设安装工程起重施工规范》HG202012.1.2.7《化学工业工程建设交工技术文件》HG202372.2 作业人员表 2.2 气力输送设备安装主要工种一览表序号工种持证上岗要求备注1钳工2电工持证上岗3焊工持证上岗4起重工持证上岗5油漆工2.3 设备、材料的验收及保管2.3.1 设备的验收、保管对业主供应的设备要有业主、供货厂家、监理、安装单位四方共同参加。开箱检查按下列程序进行:2.3.1.1 检查包装物是否损坏,如有损坏做出记录。2.3.1.2 开箱并取出装箱清单2.3.1.3 查验产品合格证、安装使用说明书等技术资料是否齐全。2.3.1.4 点验实物:按装箱清单对实物进行清点,检查数量是否齐全。2.3.1.5 参加开箱各方代表在开箱记录上签字2.3.1.6 设备入库保管2.3.2 安装辅料准备根据施工方案或预算准备安装辅料,一般应包括焊条、氧气、乙炔、平垫铁、斜垫铁、油漆密封件等。2.4 主要施工机具2.4.1 主要机械设备卷扬机、吊车、电焊机。2.4.2 主要工具气割工具、钳工工具、墨斗及电工工具。2.5 测量及计量器具水准仪、经纬仪、水平尺、钳工水平仪、千分表、百分表、连通管2.6 作业条件准备2.6.1 图纸会审并完成设计技术交底2.6.2 施工方案审批2.6.3 现场质量、安全管理体系已建立并已正常运行。2.6.4 土建基础验收并完成中间交接2.6.5 必要电源接至现场2.6.6 必要的安全防护设施2.6.7 施工场地周边清理干净3.施工工艺3.1 工艺流程3.3.3.4 查符合要求后补刷油漆,漆种、色泽应与原构件一致。3.2 工艺操作过程3.2.1 测量放线3.2.1.1 用经纬仪确定输送机纵向中心线,与基础实际轴线偏差应不大于 20mm。同时依据设备出口中心线确定输送管道轴线并引出母线。3.2.1.2 根据输送管道母线确定输送管道支(吊架)中心线。3.2.2设...
