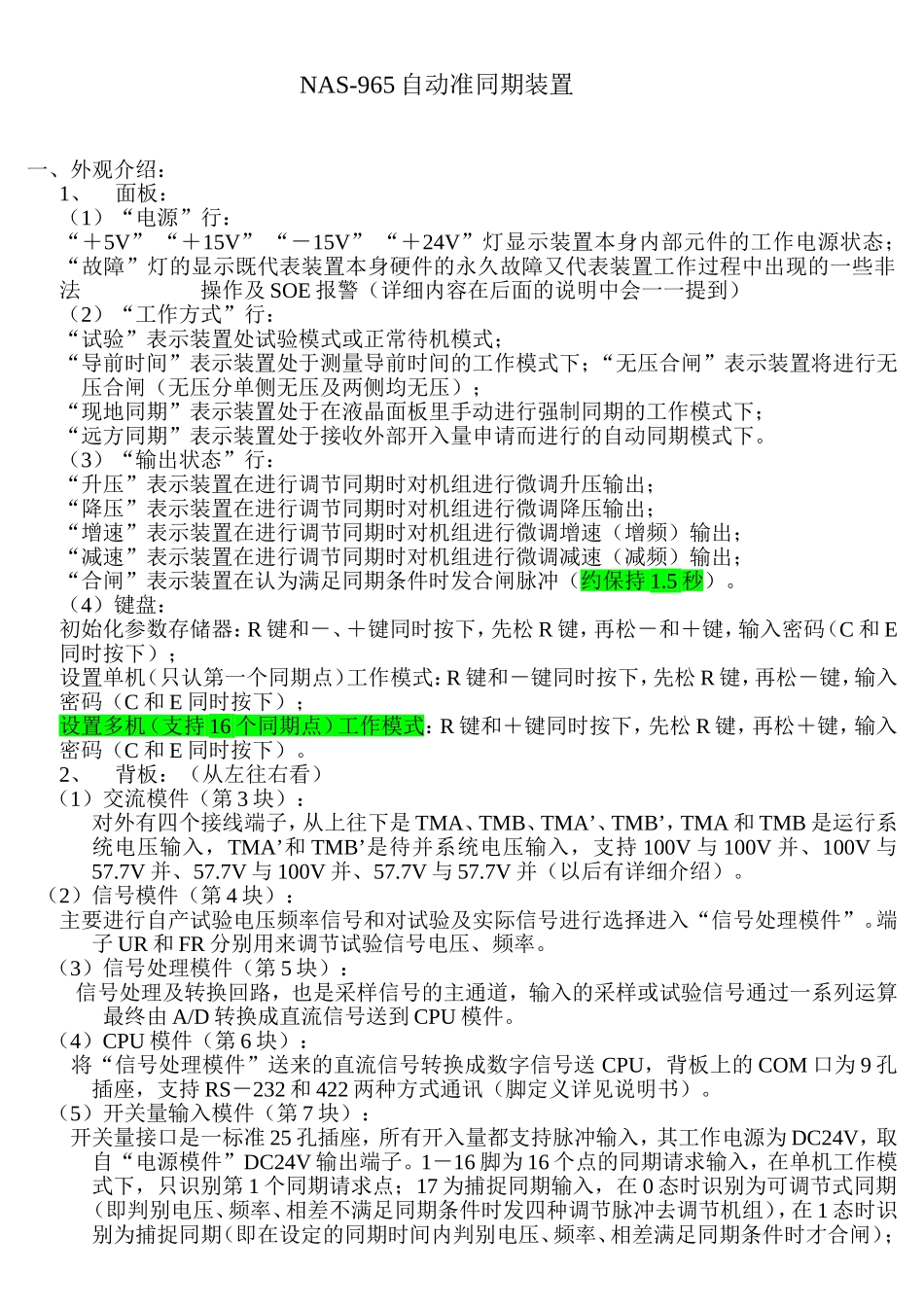

NAS-965自动准同期装置一、外观介绍：1、面板：（1）“电源”行：“＋5V”“＋15V”“－15V”“＋24V”灯显示装置本身内部元件的工作电源状态；“故障”灯的显示既代表装置本身硬件的永久故障又代表装置工作过程中出现的一些非法操作及SOE报警（详细内容在后面的说明中会一一提到）（2）“工作方式”行：“试验”表示装置处试验模式或正常待机模式；“导前时间”表示装置处于测量导前时间的工作模式下；“无压合闸”表示装置将进行无压合闸（无压分单侧无压及两侧均无压）；“现地同期”表示装置处于在液晶面板里手动进行强制同期的工作模式下；“远方同期”表示装置处于接收外部开入量申请而进行的自动同期模式下。（3）“输出状态”行：“升压”表示装置在进行调节同期时对机组进行微调升压输出；“降压”表示装置在进行调节同期时对机组进行微调降压输出；“增速”表示装置在进行调节同期时对机组进行微调增速（增频）输出；“减速”表示装置在进行调节同期时对机组进行微调减速（减频）输出；“合闸”表示装置在认为满足同期条件时发合闸脉冲（约保持1.5秒）。（4）键盘：初始化参数存储器：R键和－、＋键同时按下，先松R键，再松－和＋键，输入密码（C和E同时按下）；设置单机（只认第一个同期点）工作模式：R键和－键同时按下，先松R键，再松－键，输入密码（C和E同时按下）；设置多机（支持16个同期点）工作模式：R键和＋键同时按下，先松R键，再松＋键，输入密码（C和E同时按下）。2、背板：（从左往右看）（1）交流模件（第3块）：对外有四个接线端子，从上往下是TMA、TMB、TMA’、TMB’，TMA和TMB是运行系统电压输入，TMA’和TMB’是待并系统电压输入，支持100V与100V并、100V与57.7V并、57.7V与100V并、57.7V与57.7V并（以后有详细介绍）。（2）信号模件（第4块）：主要进行自产试验电压频率信号和对试验及实际信号进行选择进入“信号处理模件”。端子UR和FR分别用来调节试验信号电压、频率。（3）信号处理模件（第5块）：信号处理及转换回路，也是采样信号的主通道，输入的采样或试验信号通过一系列运算最终由A/D转换成直流信号送到CPU模件。（4）CPU模件（第6块）：将“信号处理模件”送来的直流信号转换成数字信号送CPU，背板上的COM口为9孔插座，支持RS－232和422两种方式通讯（脚定义详见说明书）。（5）开关量输入模件（第7块）：开关量接口是一标准25孔插座，所有开入量都支持脉冲输入，其工作电源为DC24V，取自“电源模件”DC24V输出端子。1－16脚为16个点的同期请求输入，在单机工作模式下，只识别第1个同期请求点；17为捕捉同期输入，在0态时识别为可调节式同期（即判别电压、频率、相差不满足同期条件时发四种调节脉冲去调节机组），在1态时识别为捕捉同期（即在设定的同期时间内判别电压、频率、相差满足同期条件时才合闸）；18为无压申请输入，在0态时按照第17开入量的状态工作，在1态时则进行无压合闸（不管17点是何状态）；19为备用点；20为实际断路器合位的返回接点，用来给装置判断合闸是否完成，是否终止发合闸令；21、22、23为开关量的工作负电源，接“电源模件”的－24V端子；24、25为同期装置故障输出接点，同面板的故障灯意义。（6）开出模件（第8块）：左侧8个端子从上往下是“升压”、“降压”、“增速”、“减速”4对接点，右侧从上往下是“合闸”、“备用”、“合闸信号”、“备用”4对接点。（7）电源模件（第9块）：装置只支持DC220V工作电源，且电源上下浮动不能超过20V。上侧端子从上往下是“装置失电”输出接点、“＋DC24V”和“－DC24V”（该电源由电源模件输出提供“开关量输入模件”的开关量输入工作电源），下侧端子从上往下是“＋DC220V”和“－DC220V”、“地线”。二、实际调试：按照调试大纲中的方法进行调试【电源模件、CPU模件、I/O模件、出口模件、交流模件、信号处理模件、信号模件】，该调试步骤的先后顺序不能随意变换，但调试中也不一定完全按照调试大纲，因为有时你会发现虽然所有值都调到了目标值，但在液晶里你看到的测量值会和理论的有一点差距，这可能是由于硬件回路造成的（硬件参数不可能很理想化），另外，在调...
