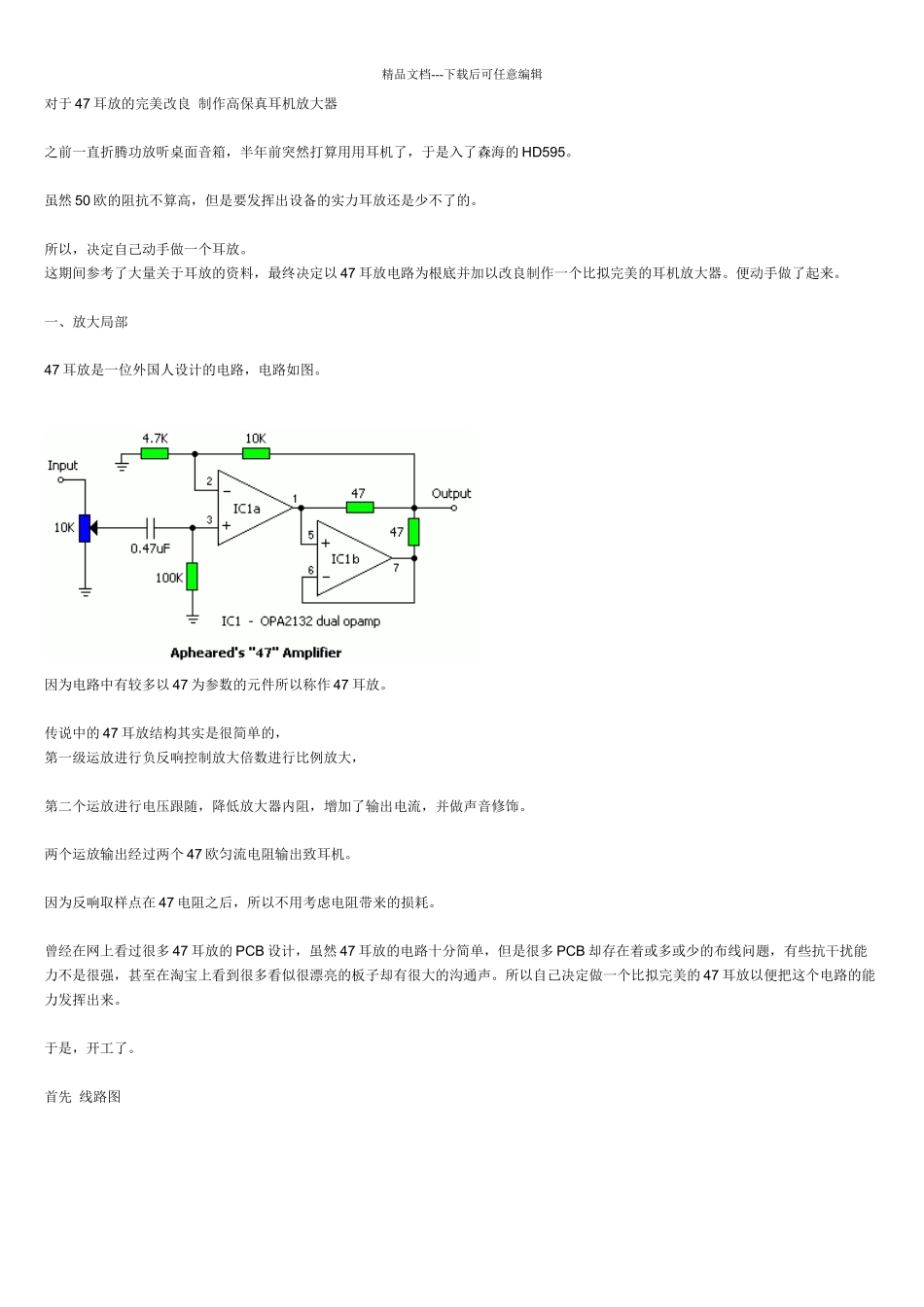

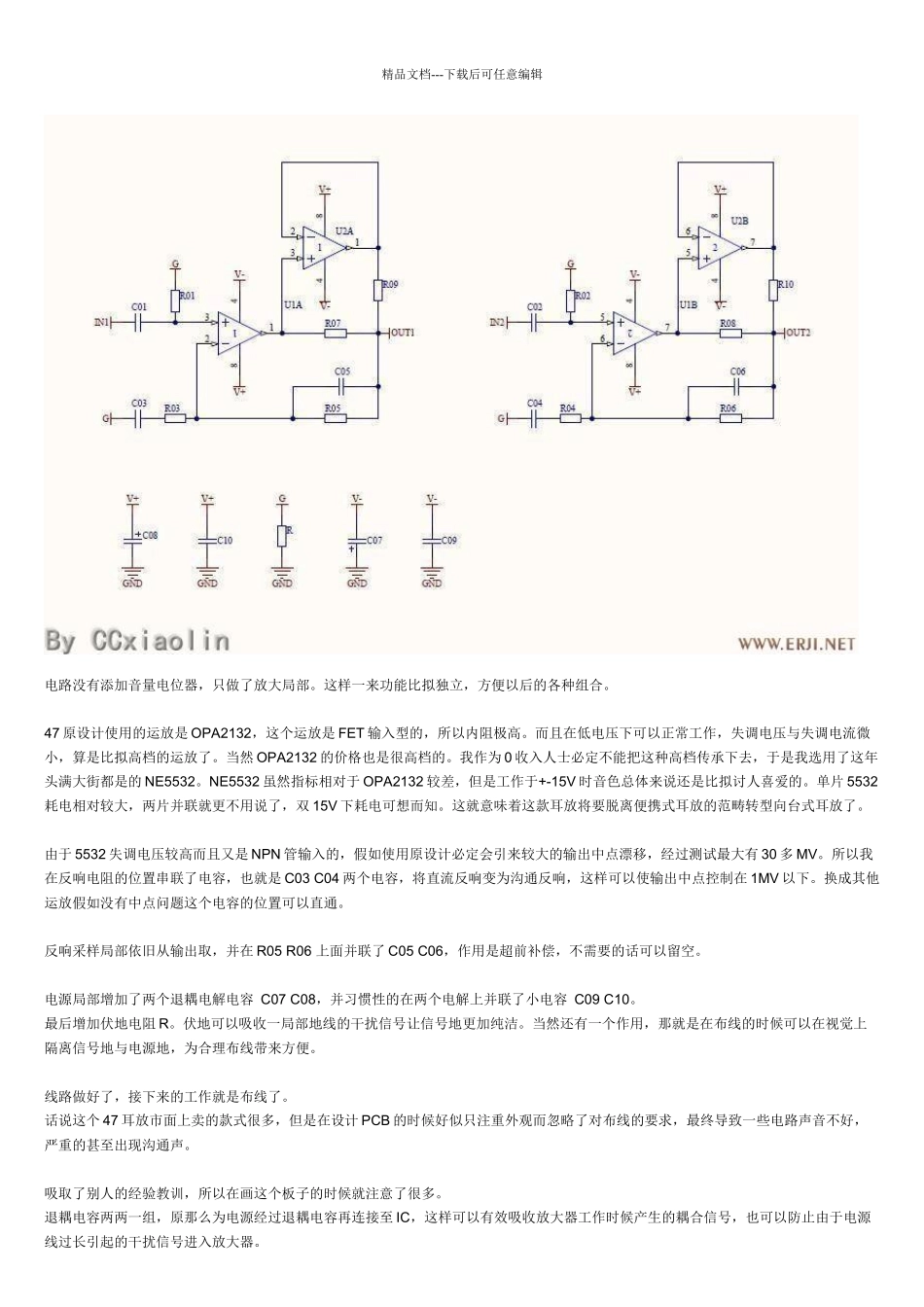

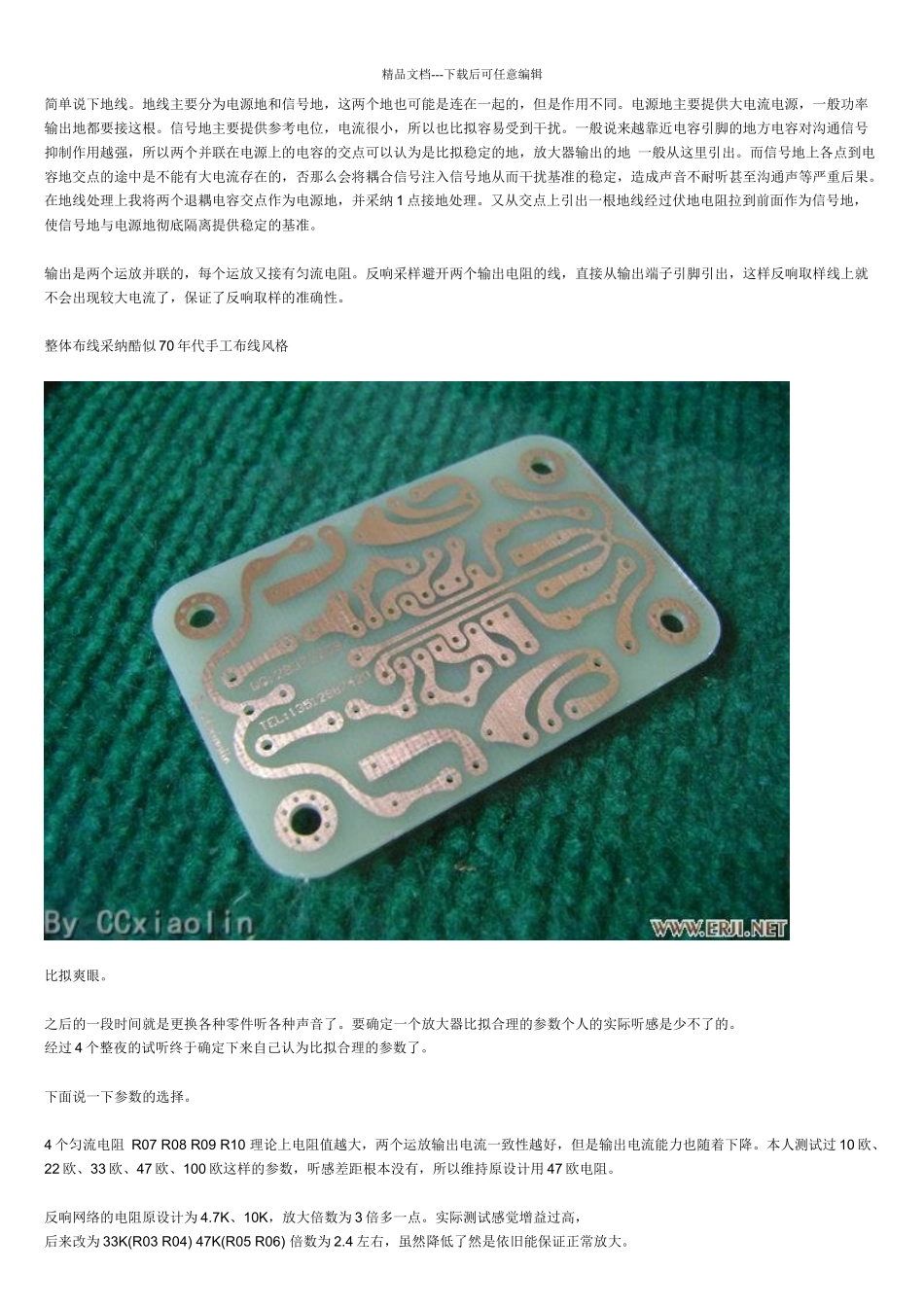

精品文档---下载后可任意编辑对于 47 耳放的完美改良 制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前突然打算用用耳机了，于是入了森海的 HD595。虽然 50 欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。所以，决定自己动手做一个耳放。这期间参考了大量关于耳放的资料，最终决定以 47 耳放电路为根底并加以改良制作一个比拟完美的耳机放大器。便动手做了起来。一、放大局部47 耳放是一位外国人设计的电路，电路如图。因为电路中有较多以 47 为参数的元件所以称作 47 耳放。传说中的 47 耳放结构其实是很简单的，第一级运放进行负反响控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。两个运放输出经过两个 47 欧匀流电阻输出致耳机。因为反响取样点在 47 电阻之后，所以不用考虑电阻带来的损耗。曾经在网上看过很多 47 耳放的 PCB 设计，虽然 47 耳放的电路十分简单，但是很多 PCB 却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的沟通声。所以自己决定做一个比拟完美的 47 耳放以便把这个电路的能力发挥出来。于是，开工了。首先 线路图精品文档---下载后可任意编辑电路没有添加音量电位器，只做了放大局部。这样一来功能比拟独立，方便以后的各种组合。47 原设计使用的运放是 OPA2132，这个运放是 FET 输入型的，所以内阻极高。而且在低电压下可以正常工作，失调电压与失调电流微小，算是比拟高档的运放了。当然 OPA2132 的价格也是很高档的。我作为 0 收入人士必定不能把这种高档传承下去，于是我选用了这年头满大街都是的 NE5532。NE5532 虽然指标相对于 OPA2132 较差，但是工作于+-15V 时音色总体来说还是比拟讨人喜爱的。单片 5532耗电相对较大，两片并联就更不用说了，双 15V 下耗电可想而知。这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。由于 5532 失调电压较高而且又是 NPN 管输入的，假如使用原设计必定会引来较大的输出中点漂移，经过测试最大有 30 多 MV。所以我在反响电阻的位置串联了电容，也就是 C03 C04 两个电容，将直流反响变为沟通反响，这样可以使输出中点控制在 1MV 以下。换成其他运放假如没有中点问题这个电容的位置可以直通。 反响采样局部依旧从输出取，并在 R05 R06 上面并联了 C05 C06，作用是超前...
