5穿越地下管线、电缆施工方案

5穿越地下管线、电缆施工方案_第1页
1/6
5穿越地下管线、电缆施工方案_第2页
2/6
5穿越地下管线、电缆施工方案_第3页
3/6

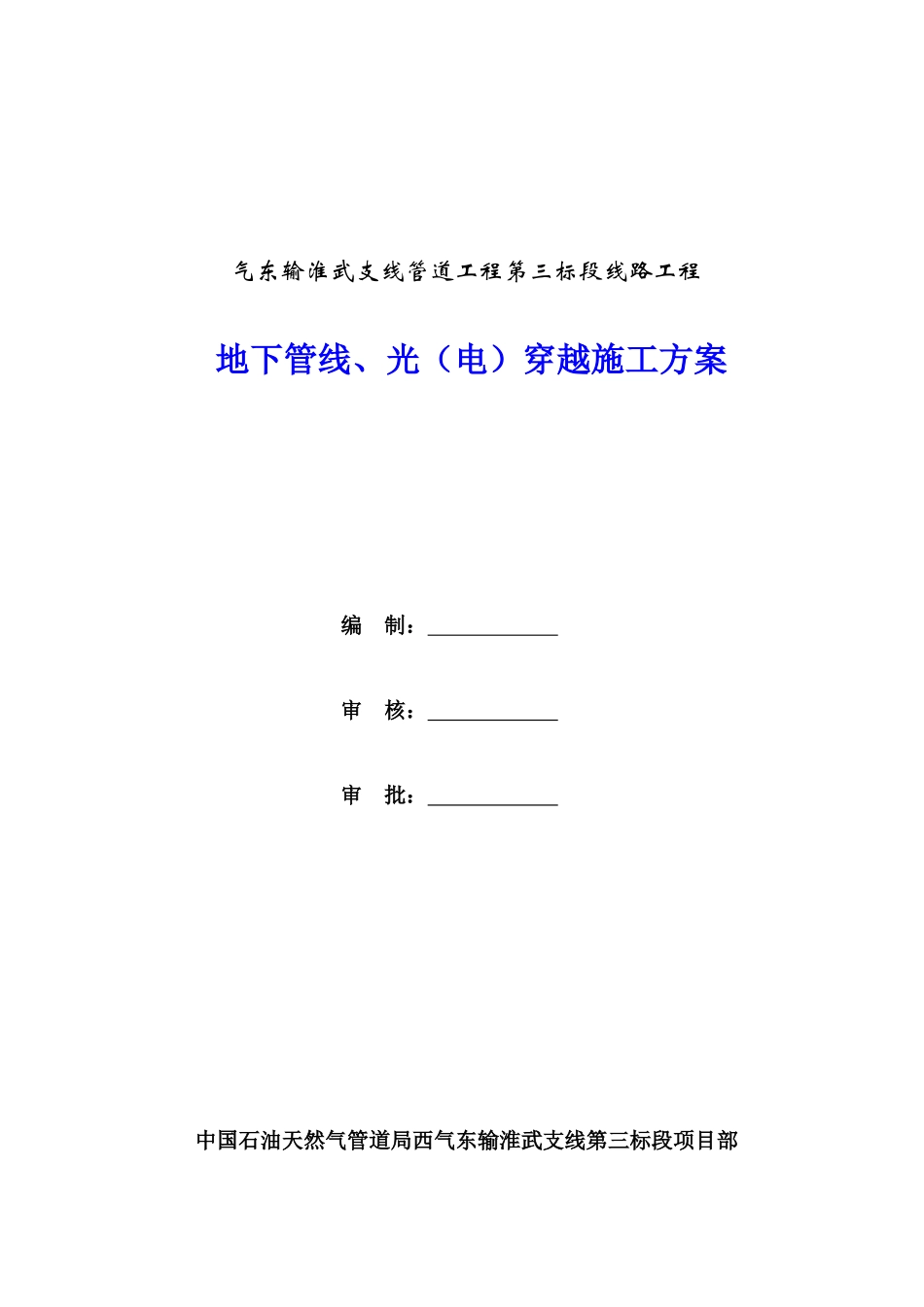

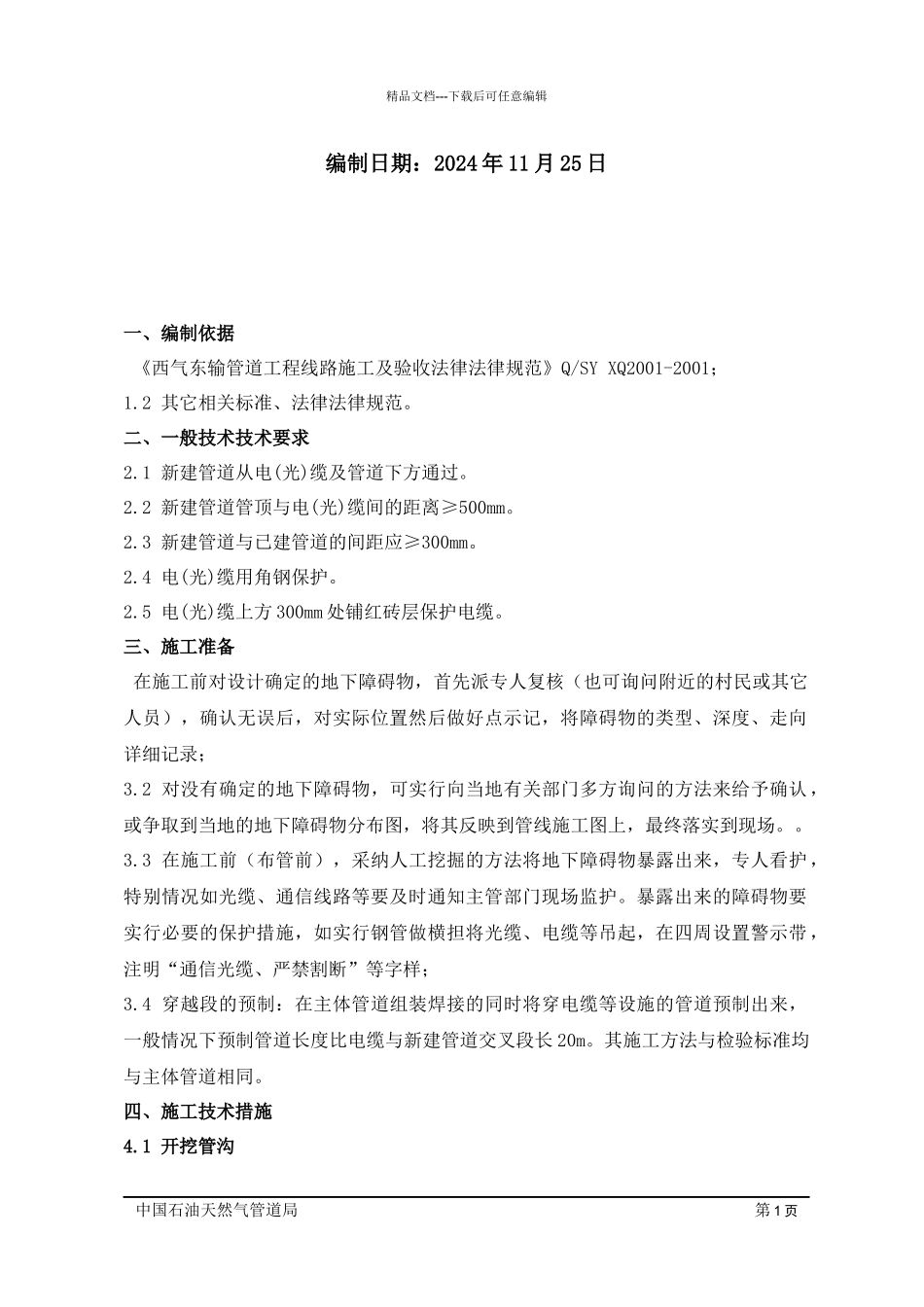

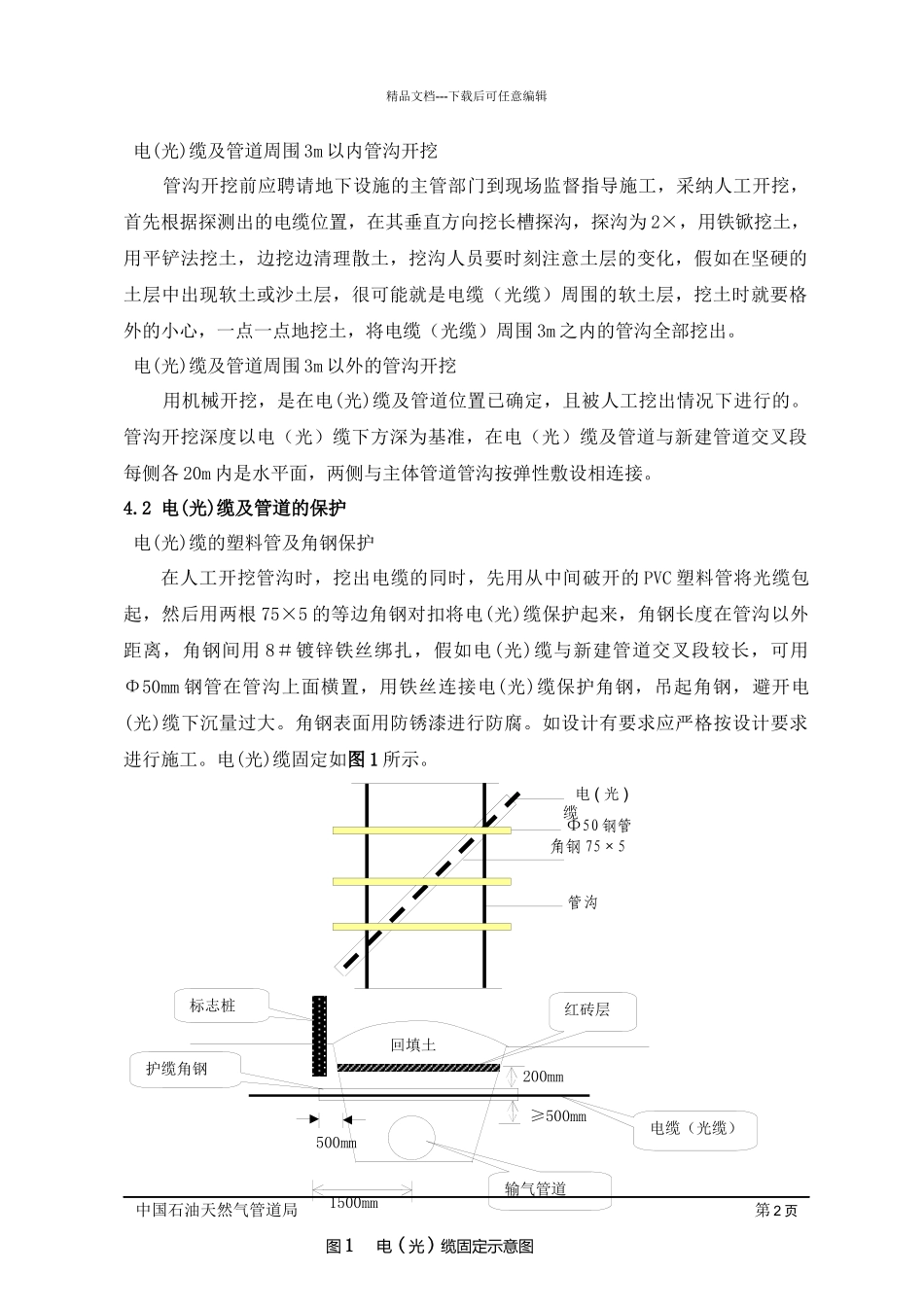

气东输淮武支线管道工程第三标段线路工程 地下管线、光(电)穿越施工方案编 制: 审 核: 审 批: 中国石油天然气管道局西气东输淮武支线第三标段项目部精品文档---下载后可任意编辑编制日期:2024 年 11 月 25 日一、编制依据 《西气东输管道工程线路施工及验收法律法律规范》Q/SY XQ2001-2001;1.2 其它相关标准、法律法律规范。二、一般技术技术要求2.1 新建管道从电(光)缆及管道下方通过。2.2 新建管道管顶与电(光)缆间的距离≥500mm。2.3 新建管道与已建管道的间距应≥300mm。2.4 电(光)缆用角钢保护。2.5 电(光)缆上方 300mm 处铺红砖层保护电缆。三、施工准备 在施工前对设计确定的地下障碍物,首先派专人复核(也可询问附近的村民或其它人员),确认无误后,对实际位置然后做好点示记,将障碍物的类型、深度、走向详细记录;3.2 对没有确定的地下障碍物,可实行向当地有关部门多方询问的方法来给予确认,或争取到当地的地下障碍物分布图,将其反映到管线施工图上,最终落实到现场。。3.3 在施工前(布管前),采纳人工挖掘的方法将地下障碍物暴露出来,专人看护,特别情况如光缆、通信线路等要及时通知主管部门现场监护。暴露出来的障碍物要实行必要的保护措施,如实行钢管做横担将光缆、电缆等吊起,在四周设置警示带 ,注明“通信光缆、严禁割断”等字样;3.4 穿越段的预制:在主体管道组装焊接的同时将穿电缆等设施的管道预制出来,一般情况下预制管道长度比电缆与新建管道交叉段长 20m。其施工方法与检验标准均与主体管道相同。四、施工技术措施4.1 开挖管沟中国石油天然气管道局 第 1 页 电 ( 光 )缆Ф50 钢管管沟图 1 电 ( 光 ) 缆固定示意图输气管道护缆角钢电缆(光缆)1500mm500mm≥500mm200mm回填土红砖层标志桩精品文档---下载后可任意编辑 电(光)缆及管道周围 3m 以内管沟开挖 管沟开挖前应聘请地下设施的主管部门到现场监督指导施工,采纳人工开挖,首先根据探测出的电缆位置,在其垂直方向挖长槽探沟,探沟为 2×,用铁锨挖土,用平铲法挖土,边挖边清理散土,挖沟人员要时刻注意土层的变化,假如在坚硬的土层中出现软土或沙土层,很可能就是电缆(光缆)周围的软土层,挖土时就要格外的小心,一点一点地挖土,将电缆(光缆)周围 3m 之内的管沟全部挖出。 电(光)缆及管道周围 3m 以外的管沟开挖 用机械开挖,是在电(光)缆及管道位置已确定,且被人工挖出情况下进行...
