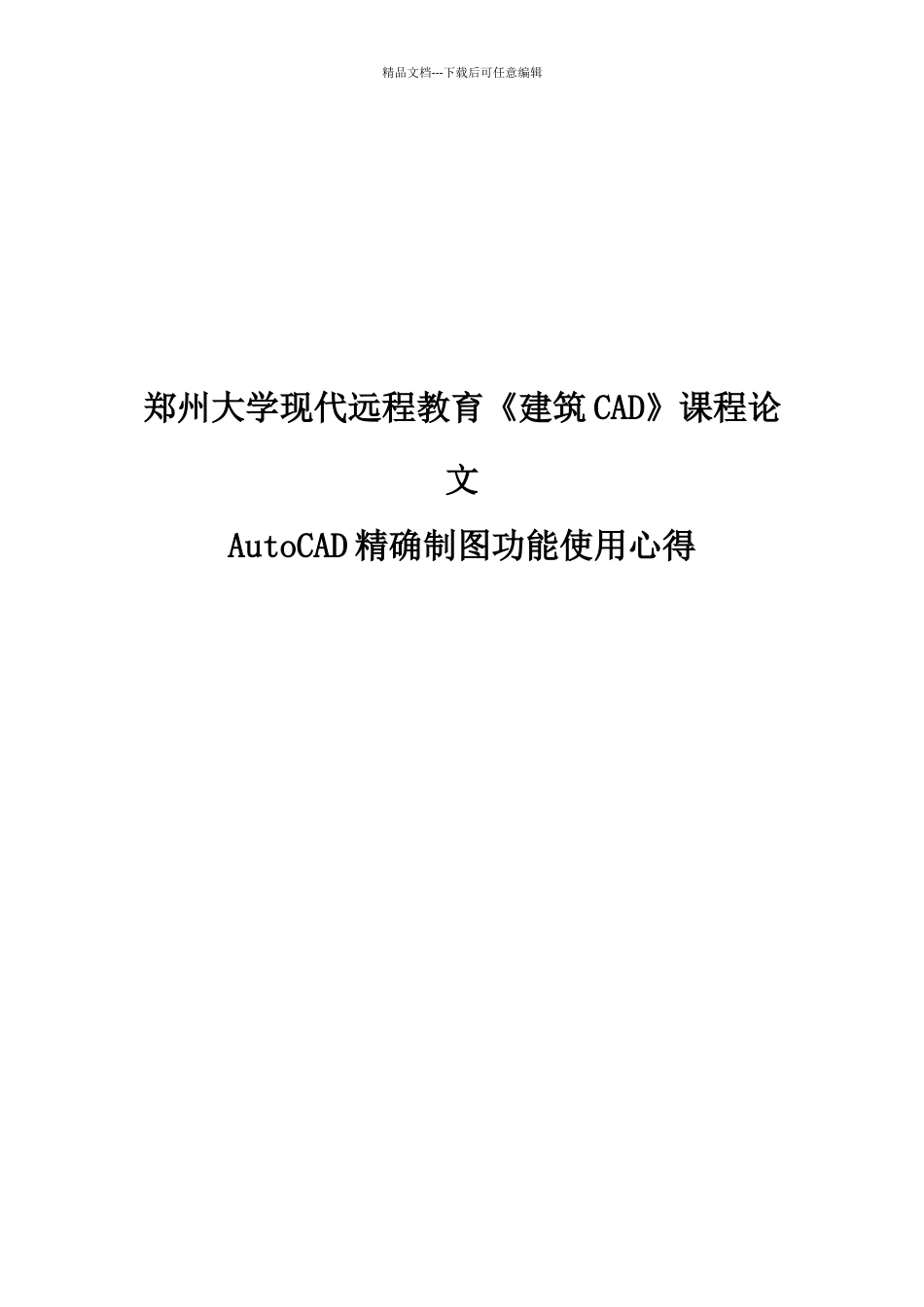

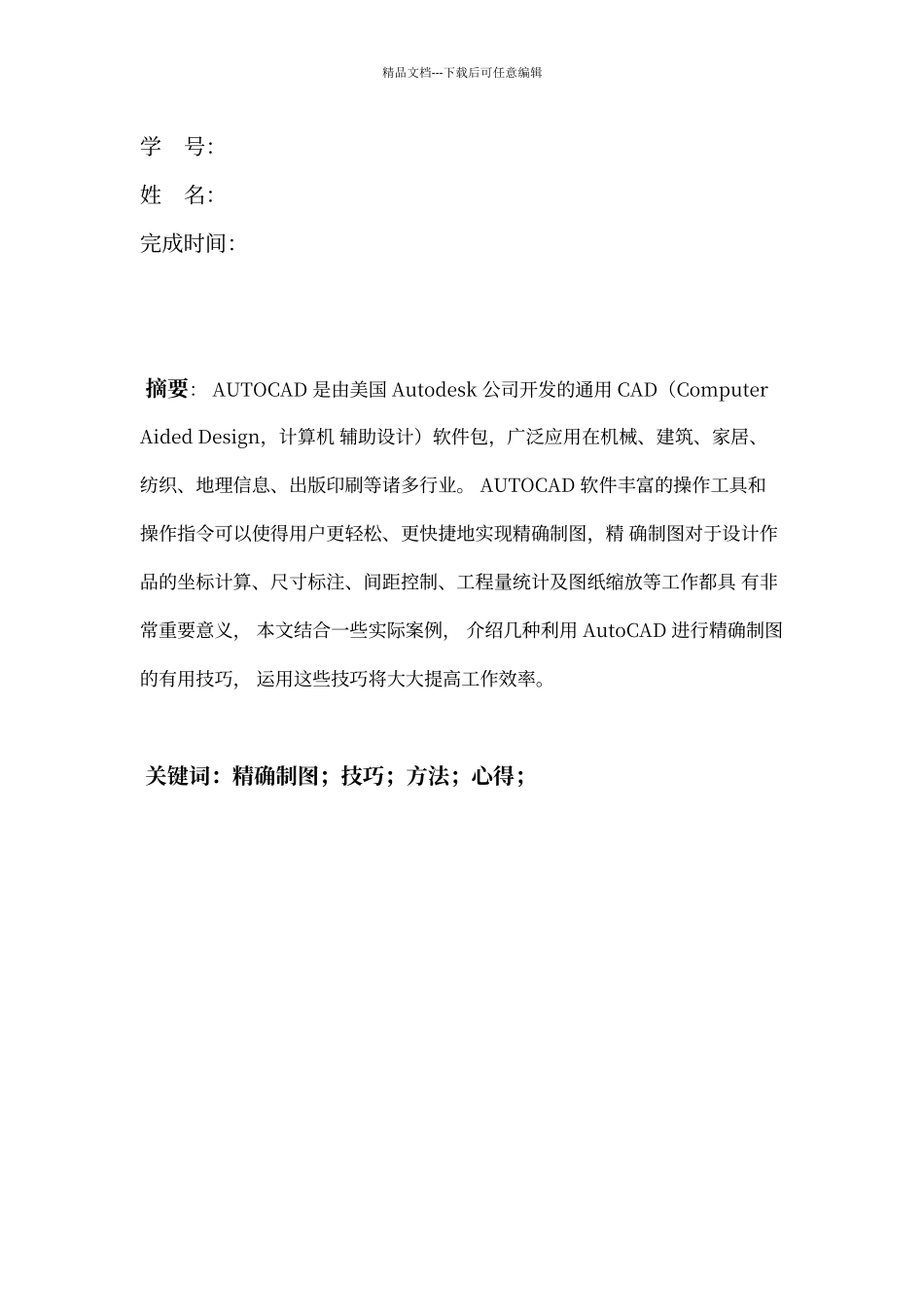

精品文档---下载后可任意编辑郑州大学现代远程教育《建筑 CAD》课程论文AutoCAD 精确制图功能使用心得精品文档---下载后可任意编辑学 号: 姓 名: 完成时间: 摘要: AUTOCAD 是由美国 Autodesk 公司开发的通用 CAD(Computer Aided Design,计算机 辅助设计)软件包,广泛应用在机械、建筑、家居、纺织、地理信息、出版印刷等诸多行业。 AUTOCAD 软件丰富的操作工具和操作指令可以使得用户更轻松、更快捷地实现精确制图,精 确制图对于设计作品的坐标计算、尺寸标注、间距控制、工程量统计及图纸缩放等工作都具 有非常重要意义, 本文结合一些实际案例, 介绍几种利用 AutoCAD 进行精确制图的有用技巧, 运用这些技巧将大大提高工作效率。 关键词:精确制图;技巧;方法;心得;精品文档---下载后可任意编辑精品文档---下载后可任意编辑1、精制制图准备 在使用 AUTOCAD 软件进行设计时,为了能更好地反应设计在实现后的实际 状况, 或者反应在实现后的实际布置,就需要设计人员在设计创作的过程中使用 精确的设计,准确地表达作品实现后的准确外形尺寸和间距等,另外,精确设计 还能方便使用者从设计图中读取一些信息,但是,如何准确、快速地进行精确设 计呢,本文将通过一些实例来进行说明。 2、确定平面布局 在使用 AUTOCAD 软件进行设计时,快捷、 准确地设置设计的平面布局对整个 设计起到事半功倍的效果,在 AUTOCAD 软件中一般选用构造线比较快捷,而构造线 的创建方法有多种,可以选择【绘图】/【构造线】的命令,也可以单击【绘图】工 具栏中的 按钮,还可以在命令行输入 XLINE 的命令。当构造线命令被激活后, 这时命令行将出现下图所示的提示。这时,可以在命令行中键入 H、V 、A、B、O,分别输入水平、 垂直、 具有指定倾斜角度、 3、 等分 1.偏移的构造线,也可以 直接在绘图区单击,通过指定 两点的方式创建任意方向的 构造线。下面,我们通过创建 一套二居室的平面图的布局来进行简单地说明: 打开 AUTOCAD 软件,在操 作界面中选择“图层特性管理 器”,定义一些不同的图形特 性来分别管理不同的图层,以 便在设计过程中,能将不同的 图层区别开来,具体操作如左图所示,先点击工具栏中的 按钮,将会弹出如左 图的对话框,我们就可以很方便地根据自己的想法来定义 图层名称、图层颜色、图层线型、图层线宽等特性。 单击工具栏中的 按钮,在弹出的对话框...
