EMI抑制的元件、材料与集成电路

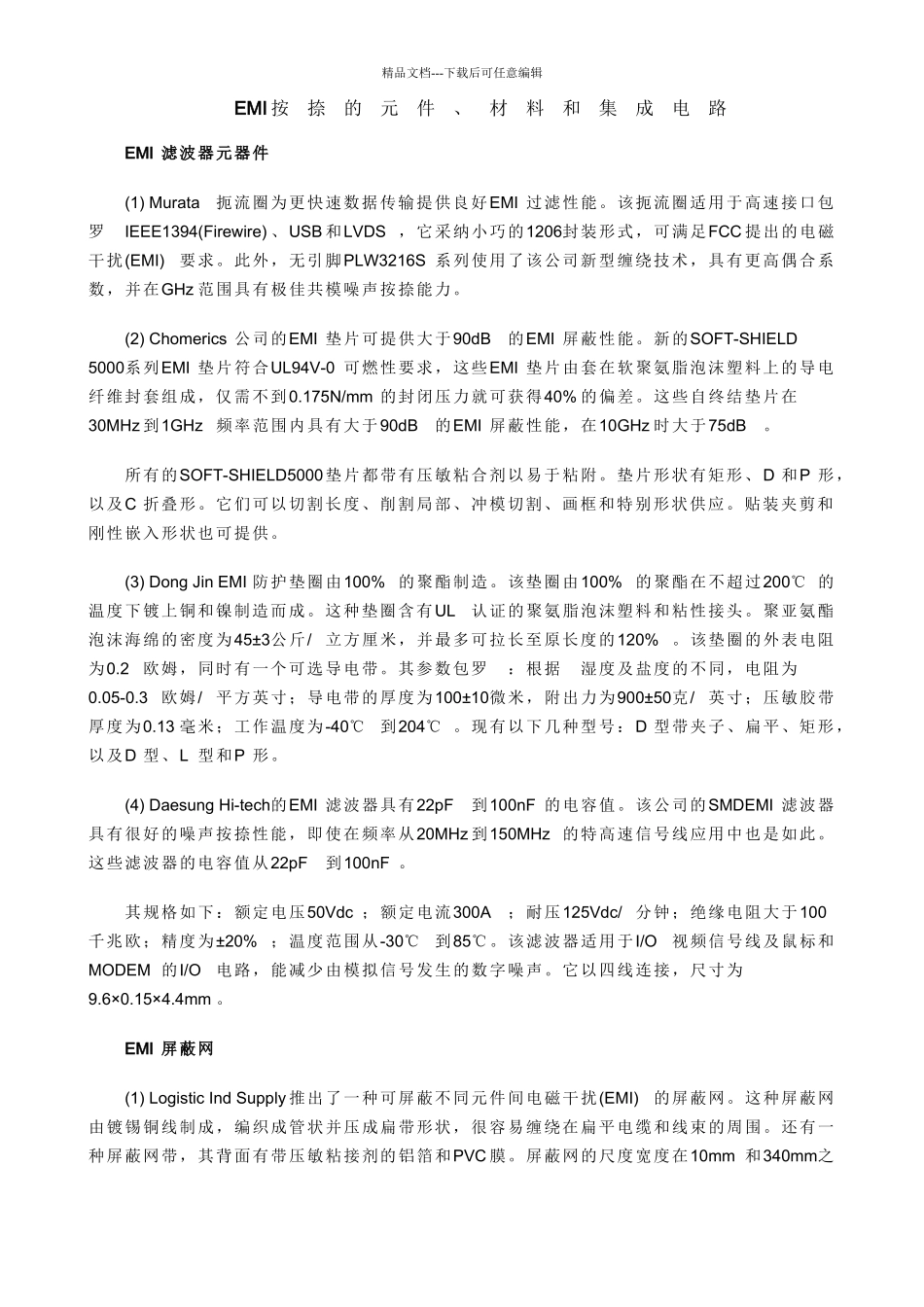

精品文档---下载后可任意编辑EMI 按捺的元件、材料和集成电路EMI 滤波器元器件(1) Murata扼流圈为更快速数据传输提供良好EMI 过滤性能。该扼流圈适用于高速接口包罗 IEEE1394(Firewire) 、USB 和LVDS ，它采纳小巧的1206封装形式，可满足FCC 提出的电磁干扰(EMI)要求。此外，无引脚PLW3216S 系列使用了该公司新型缠绕技术，具有更高偶合系数，并在GHz 范围具有极佳共模噪声按捺能力。(2) Chomerics 公司的EMI 垫片可提供大于90dB的EMI 屏蔽性能。新的SOFT-SHIELD 5000系列EMI 垫片符合UL94V-0 可燃性要求，这些EMI 垫片由套在软聚氨脂泡沫塑料上的导电纤维封套组成，仅需不到0.175N/mm 的封闭压力就可获得40% 的偏差。这些自终结垫片在30MHz 到1GHz频率范围内具有大于90dB的EMI 屏蔽性能，在10GHz 时大于75dB。所有的SOFT-SHIELD5000垫片都带有压敏粘合剂以易于粘附。垫片形状有矩形、D 和P 形，以及C 折叠形。它们可以切割长度、削割局部、冲模切割、画框和特别形状供应。贴装夹剪和刚性嵌入形状也可提供。(3) Dong Jin EMI 防护垫圈由100% 的聚酯制造。该垫圈由100% 的聚酯在不超过200℃ 的温度下镀上铜和镍制造而成。这种垫圈含有UL认证的聚氨脂泡沫塑料和粘性接头。聚亚氨酯泡沫海绵的密度为45±3公斤/立方厘米，并最多可拉长至原长度的120% 。该垫圈的外表电阻为0.2欧姆，同时有一个可选导电带。其参数包罗 ：根据 湿度及盐度的不同，电阻为0.05-0.3欧姆/平方英寸；导电带的厚度为100±10微米，附出力为900±50克/英寸；压敏胶带厚度为0.13 毫米；工作温度为-40℃到204℃ 。现有以下几种型号：D 型带夹子、扁平、矩形，以及D 型、L 型和P 形。(4) Daesung Hi-tech的EMI 滤波器具有22pF到100nF 的电容值。该公司的SMDEMI 滤波器具有很好的噪声按捺性能，即使在频率从20MHz 到150MHz 的特高速信号线应用中也是如此。这些滤波器的电容值从22pF到100nF 。其规格如下：额定电压50Vdc ；额定电流300A；耐压125Vdc/分钟；绝缘电阻大于100千兆欧；精度为±20%；温度范围从-30℃到85℃。该滤波器适用于I/O视频信号线及鼠标和MODEM 的I/O电路，能减少由模拟信号发生的数字噪声。它以四线连接，尺寸为9.6×0.15×4.4mm 。EMI 屏蔽网(1) Logistic Ind Supply 推出了一种可屏蔽不同元件间电磁干扰(EMI)的屏蔽网。这种屏蔽网由镀锡铜线制成，编织成管状并压成扁带形状，很容易缠绕在扁平电缆和...
