(完整word版)离心压缩机试车方案讲解

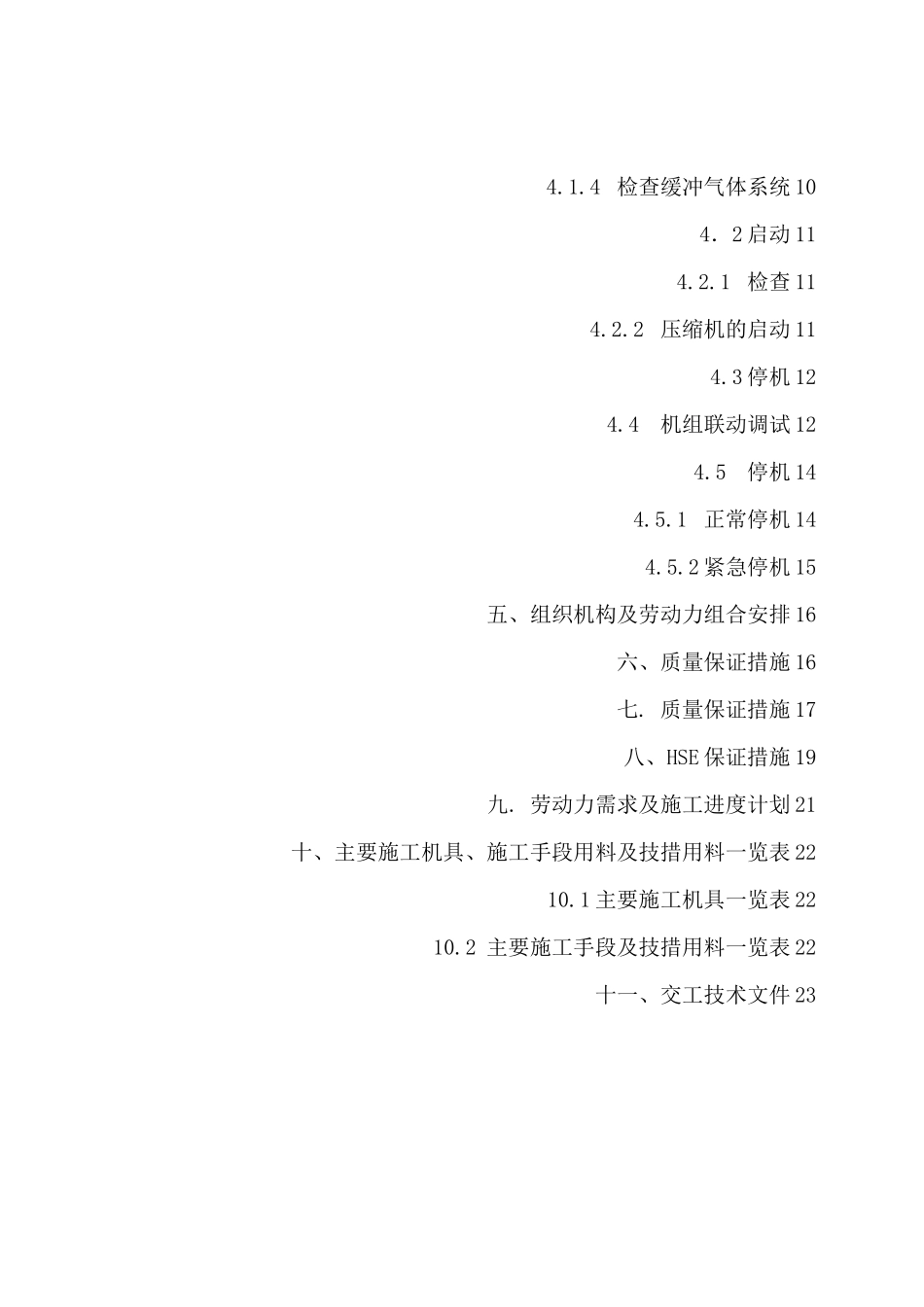

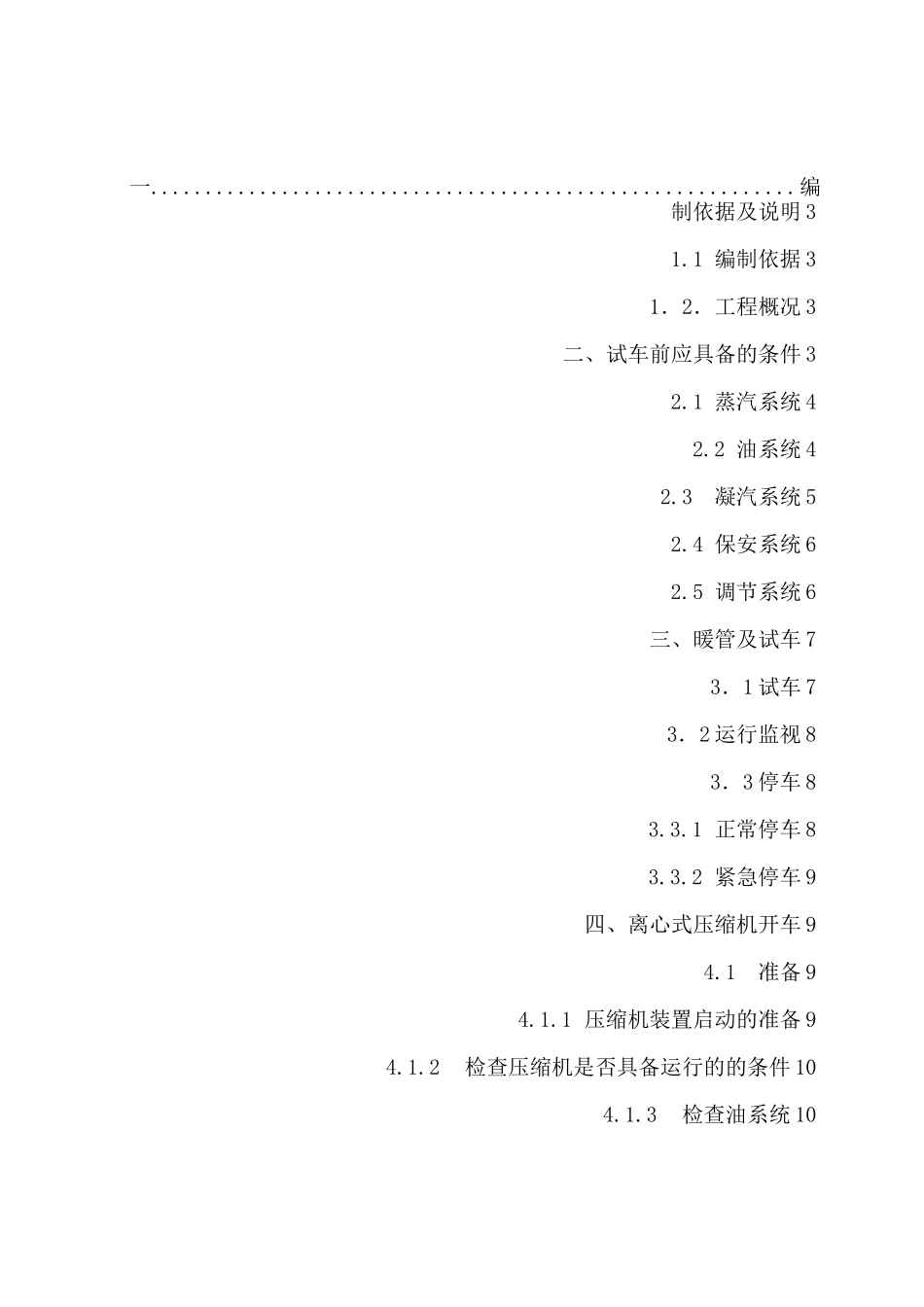

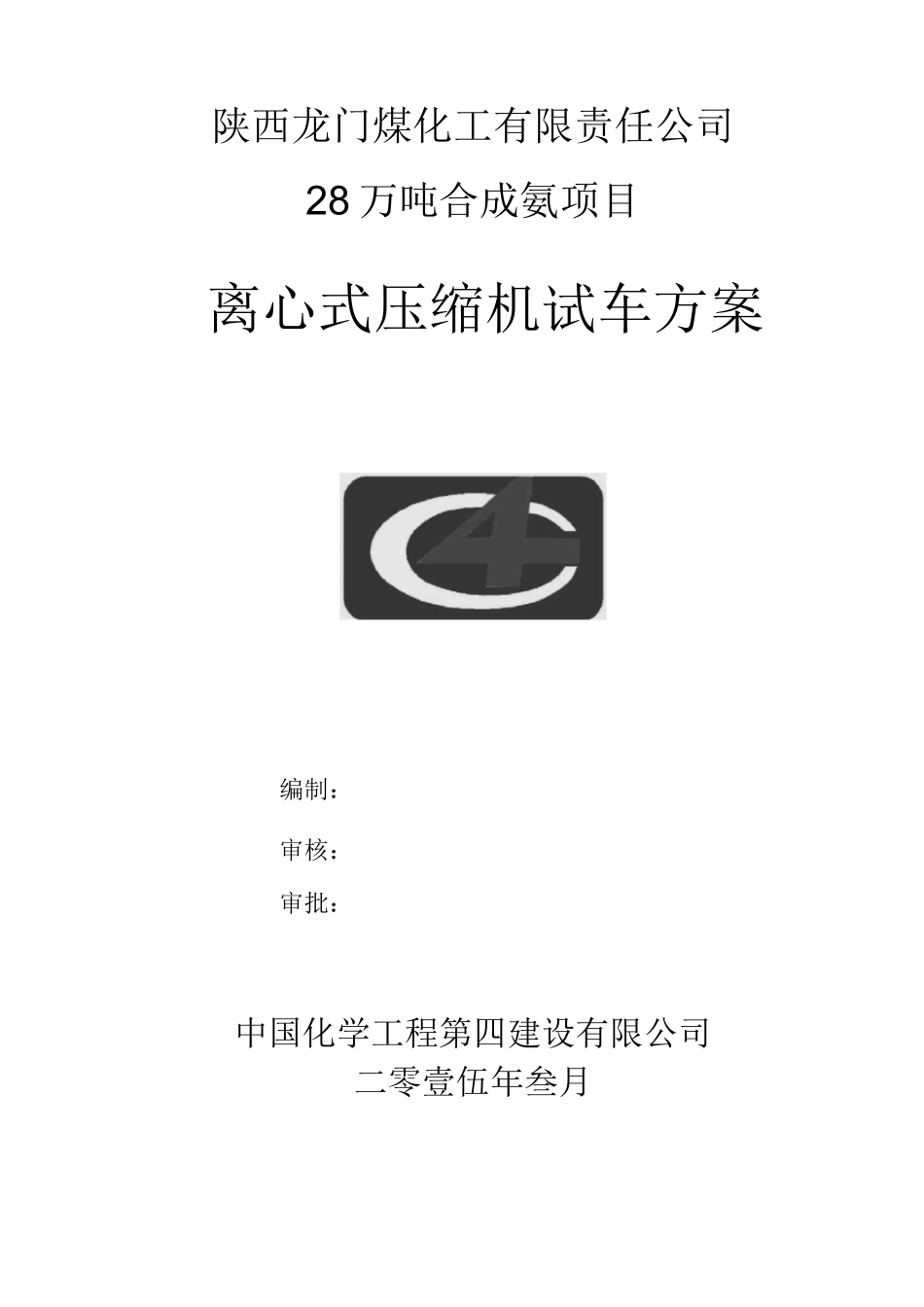

陕西龙门煤化工有限责任公司28 万吨合成氨项目离心式压缩机试车方案编制：审核：审批：中国化学工程第四建设有限公司二零壹伍年叁月一...........................................................编制依据及说明 31.1 编制依据 31．2．工程概况 3二、试车前应具备的条件 32.1 蒸汽系统 42.2 油系统 42.3凝汽系统 52.4 保安系统 62.5 调节系统 6三、暖管及试车 73．1 试车 73．2 运行监视 83．3 停车 83.3.1 正常停车 83.3.2 紧急停车 9四、离心式压缩机开车 94.1准备 94.1.1 压缩机装置启动的准备 94.1.2检查压缩机是否具备运行的的条件 104.1.3检查油系统 104.1.4 检查缓冲气体系统 104．2 启动 114.2.1 检查 114.2.2 压缩机的启动 114.3 停机 124.4机组联动调试 124.5停机 144.5.1 正常停机 144.5.2 紧急停机 15五、组织机构及劳动力组合安排 16六、质量保证措施 16七. 质量保证措施 17八、HSE 保证措施 19九. 劳动力需求及施工进度计划 21十、主要施工机具、施工手段用料及技措用料一览表 2210.1 主要施工机具一览表 2210.2 主要施工手段及技措用料一览表 22十一、交工技术文件 23一. 编制依据及说明1.1 编制依据1.1.1 沈阳透平机械股份有限公司离心式压缩机说明书1.1.2 青岛捷能汽轮机股份有限公司汽轮机使用说明书1．2．工程概况合成氨装置设置 3 台离心式压缩机,驱动机均为凝汽式汽轮机机组:烟道气压缩工段压缩机组型号为 DMCL906+2MCL906,汽轮机组型号为 N24-3.3 型；氨压缩工段压缩机组型号为 3MCL609，汽轮机组型号为 N4.3-3.3 型；合成压缩工段离心式压缩机组型号为 2BCL528+2BCL458/A+BCL451/A，汽轮机组型号为 N14.1-3.3 型；压缩机与汽轮机由膜片联轴器联结。主机布置在二楼,润滑油站布置在一楼。压缩机汽轮机采用公用底座,属整机到货。整个机组采用润滑油站供油。合成气压缩机组结构布置图见下图。汽轮机采用向上进汽和向下排汽的结构,带有空气冷凝器和液位自动调节系统,并配有起动抽气器和两级射汽抽气器以保证冷凝器正常工作。二、试车前应具备的条件A、速关阀前主蒸汽管路的蒸汽吹扫工作经相关方检查符合设计要求及(GB50235-97)规范要求。B、油质检验经化验应符合设计及规范的要求。C、机组试车前，业主、施工方、制造厂家及监理单位等各相关方会签手续应齐全。2.1 蒸汽系统速关阀前主蒸汽管路隔离阀及旁路阀关闭。速关阀、调节阀关闭。主蒸汽...
