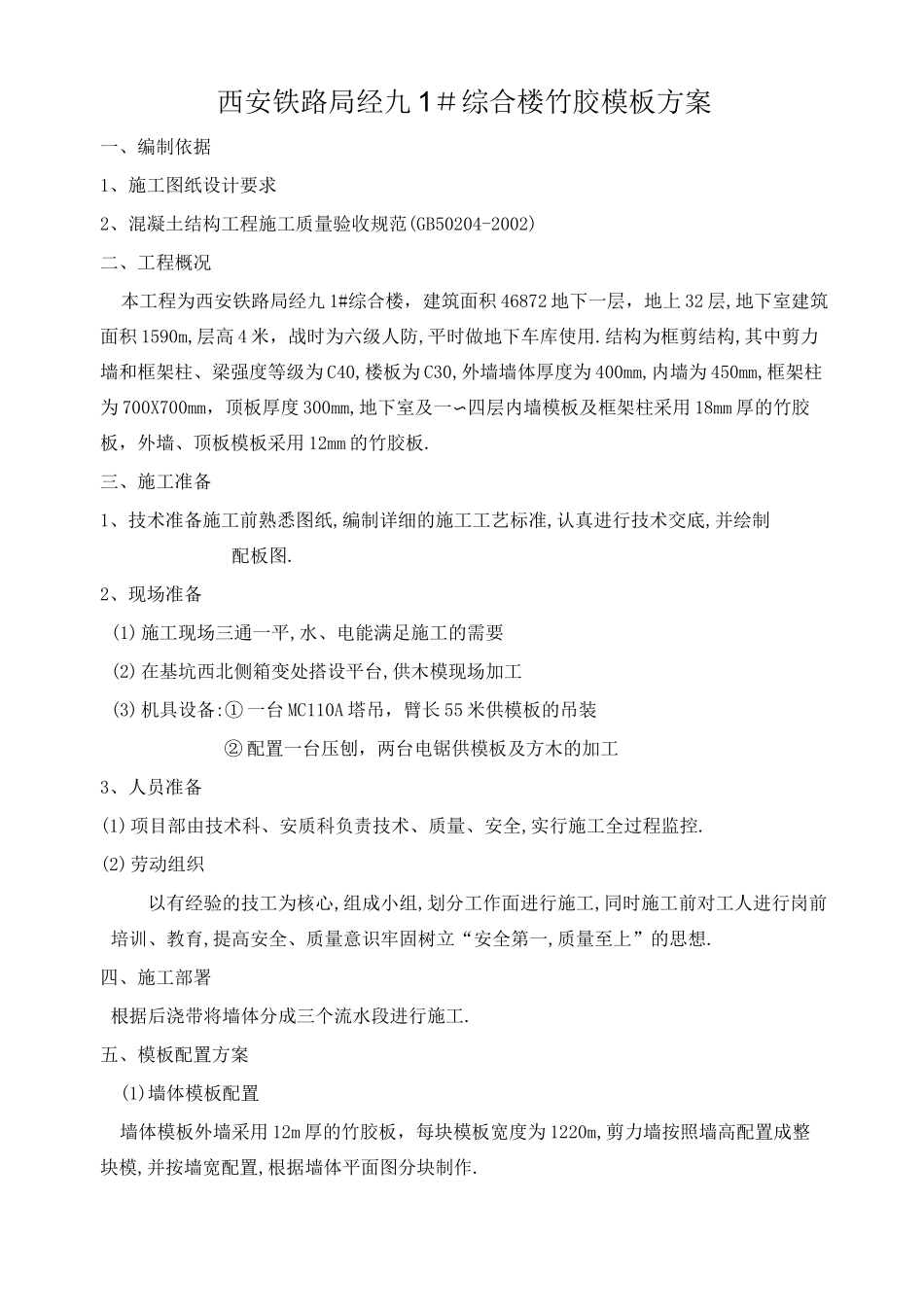

西安铁路局经九路 1#综合楼竹胶模施工方案编制审核审批中铁十二局集团有限公司西安铁路局项目经理部2005 年 10 月一、编制依据 1二、工程概况 1三、施工准备 1四、施工部署 1五、模板配置方案 1六、施工方法 4七、质量要求 6八、保护模板的措施 7九、安全保证措施西安铁路局经九 1＃综合楼竹胶模板方案一、编制依据1、施工图纸设计要求2、混凝土结构工程施工质量验收规范(GB50204-2002)二、工程概况本工程为西安铁路局经九 1#综合楼，建筑面积 46872 地下一层，地上 32 层,地下室建筑面积 1590m,层高 4 米，战时为六级人防,平时做地下车库使用.结构为框剪结构,其中剪力墙和框架柱、梁强度等级为 C40,楼板为 C30,外墙墙体厚度为 400mm,内墙为 450mm,框架柱为 700X700mm，顶板厚度 300mm,地下室及一〜四层内墙模板及框架柱采用 18mm 厚的竹胶板，外墙、顶板模板采用 12mm 的竹胶板.三、施工准备1、技术准备施工前熟悉图纸,编制详细的施工工艺标准,认真进行技术交底,并绘制配板图.2、现场准备(1)施工现场三通一平,水、电能满足施工的需要(2)在基坑西北侧箱变处搭设平台,供木模现场加工(3)机具设备:① 一台 MC110A 塔吊，臂长 55 米供模板的吊装② 配置一台压刨，两台电锯供模板及方木的加工3、人员准备(1)项目部由技术科、安质科负责技术、质量、安全,实行施工全过程监控.(2)劳动组织以有经验的技工为核心,组成小组,划分工作面进行施工,同时施工前对工人进行岗前培训、教育,提高安全、质量意识牢固树立“安全第一,质量至上”的思想.四、施工部署根据后浇带将墙体分成三个流水段进行施工.五、模板配置方案(1)墙体模板配置墙体模板外墙采用 12m 厚的竹胶板，每块模板宽度为 1220m,剪力墙按照墙高配置成整块模,并按墙宽配置,根据墙体平面图分块制作.背棱采用竖向 60X80 方木及横向钢管加固（间距：方木 100mm,钢管为 450mm）,对拉螺栓采用 014 钢筋&［工，（外墙采用止水对拉螺栓）（间距 450mmX450mm）阴角处采用专门加工木阴角模 70*70方木压缝。2）楼板、梁模板配置楼板模板采用 12mm 厚的竹胶模板，满堂钢管脚手架支撑.顶板配板原则是，板模压梁、，大梁模压主梁侧模端口。小梁侧模压大梁侧模端口（具体见图 5.2、5.3、5.4）。3) 框架柱模板配置框架柱模板采用 18mm 竹胶板，角钢加固.(具体见 5.5)4) 楼梯模板采用木模配置。按照楼梯的宽度、高度和长度，踏步的步数来配制，在踏步板底模与...
