管式加热炉温度串级控制系统设计

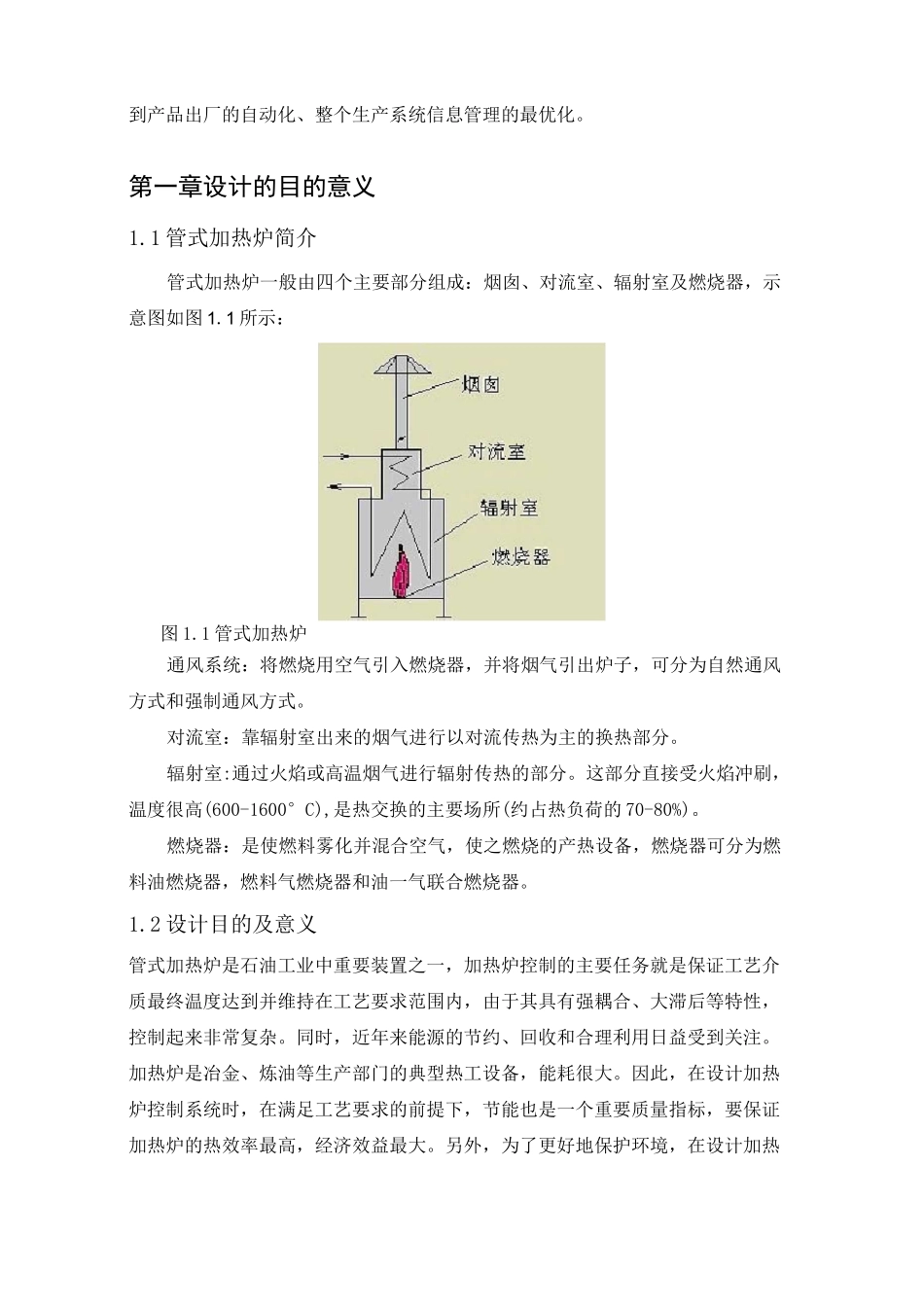

前言……….……2第一章管式加热炉温度控制系统设计的目的意义………………………...31.1 管式加热炉简介………………………………..…………………………….31.2 目的及意义………………………………………………...…………………3 第二章管式加热炉温度控制系统工艺流程及控制要求……………..…….4 第三章总体设计方案 53.1 方案比较 53.2 方案选择…………………………………………………………………..…6 第四章串级控制系统分析………………………………………………..…..74.1 主回路设计 74.2 副回路选择 74.3 主、副调节器规律选择 74.4 主、副调节器正反作用方式确定 84.5 控制器参数工程整定 8第五章各仪表的选取及元器件清单 85.1 温度变送器 85.2 温度检测元件 95.3 调节阀……………………………………………………………………115.4 联锁保护….…………………………………………………….……11第六章 MATLAB 仿真实验……………………..…………………………..126.1 副回路的整定 126.2 主回路的整定 136.3 整体参数整定 13第七章问题及解决办法 16第八章心得体会………………………………………………………………16【参考文献】前言——国内外控制系统发展情况1.国外控制系统的发展情况自 70 年代以来，由于工业过程控制的需要，特别是在微电子技术和计算机技术的迅猛发展以及自动控制理论和设计方法发展的推动下，国外温度控制系统发展迅速，并在智能化、自适应、参数自整定等方面取得成果，在这方面，以日本、美国、德国、瑞典等国技术领先，都生产出了一批商品化的、性能优异的控制器及仪器仪表，并在各行业广泛应用。它们主要具有如下的特点：1、适应于大惯性、大滞后等复杂控制系统的控制。2、能够适应于受控系统数学模型难以建立的控制系统的控制。3、能够适应于受控系统过程复杂、参数时变的控制系统的控制。4、这些控制系统普遍采用自适应控制、自校正控制、模糊控制、人工智能等理论，运用先进的算法，适应的范围广泛。5、控制系统具有控制精度高、抗干扰力强、鲁棒性好的特点。目前，国外控制系统及仪表正朝着高精度、智能化、小型化等方面快速发展。2.国内控制系统的发展概况随着人们物质生活水平的提高以及市场竞争的日益激烈，产品的质量和功能也向更高的档次发展，制造产品的工艺过程变得越来越复杂，为满足优质、高产低消耗，以及安全生产、保护环境等要求，做为工业自...
