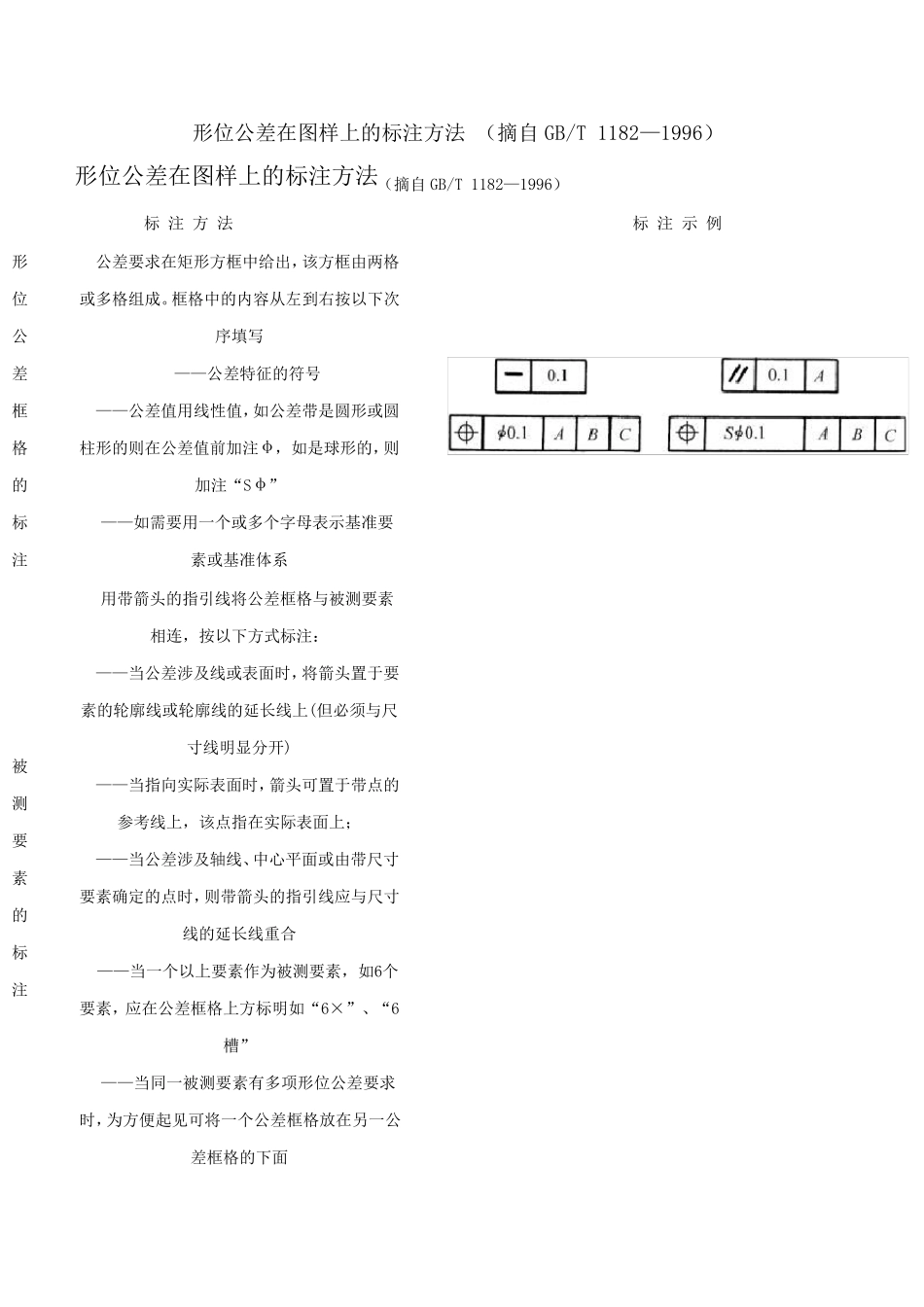

形位公差中的字母代表什么_第1页
1/6

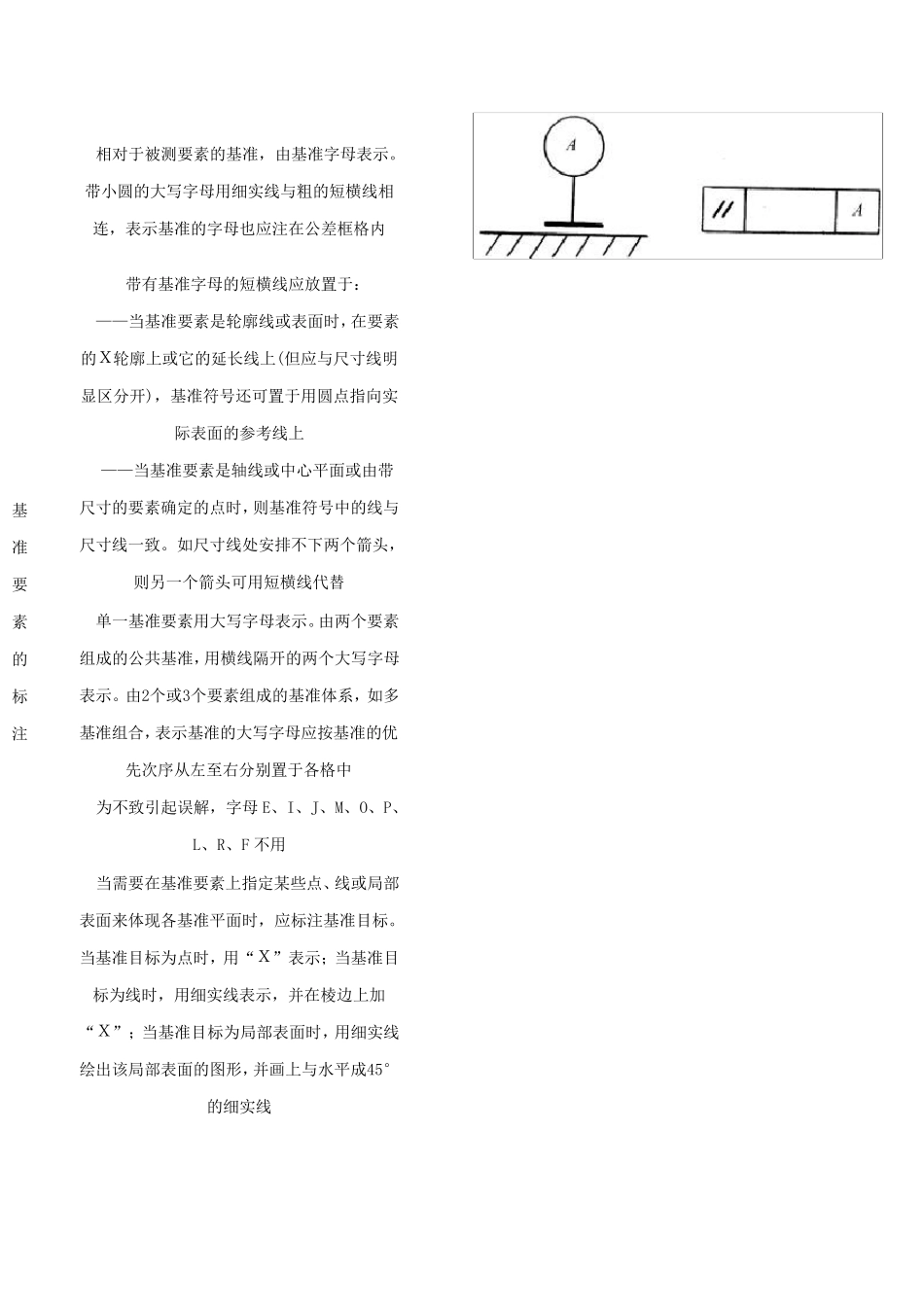

形位公差中的字母代表什么_第2页
2/6

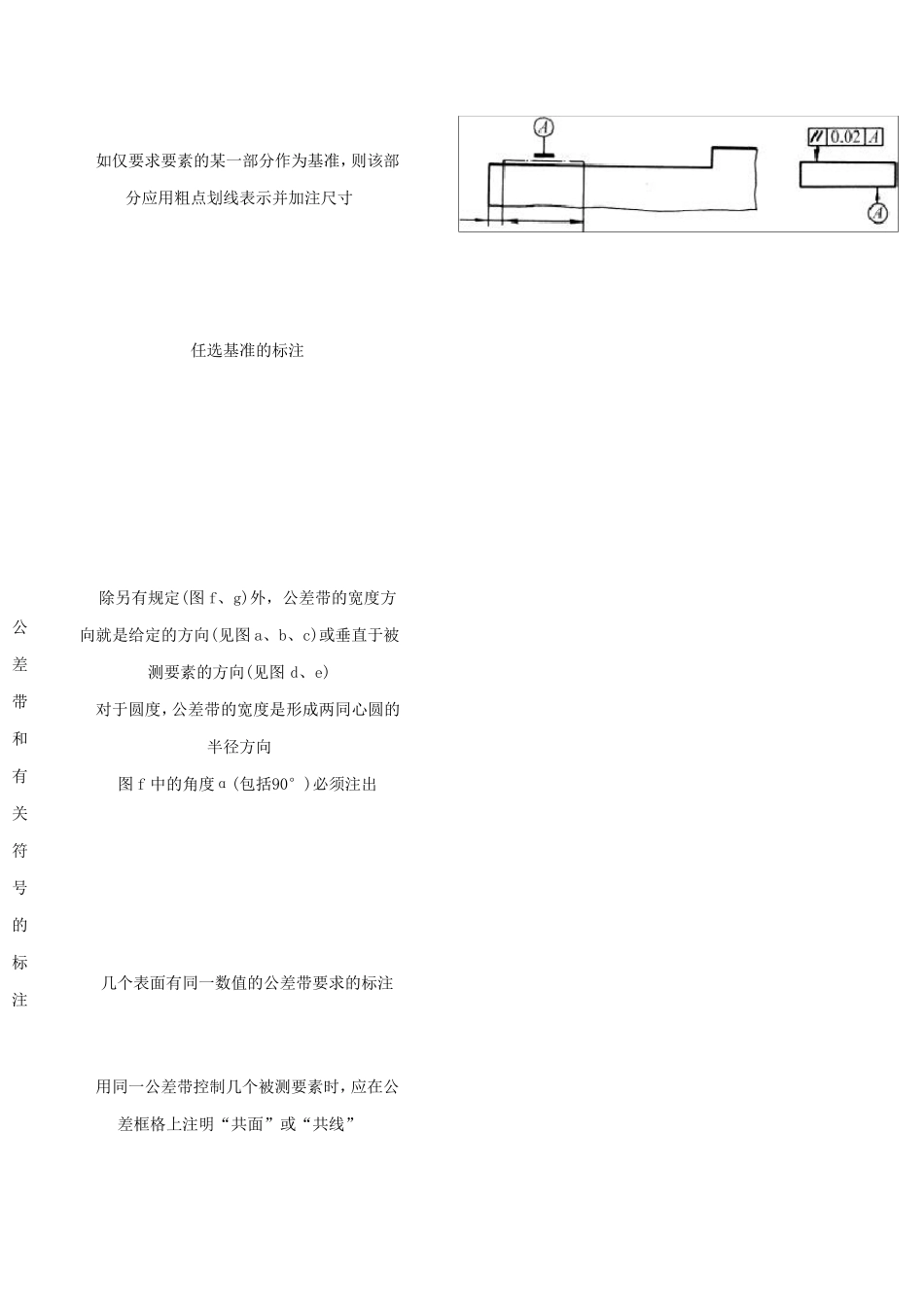

形位公差中的字母代表什么_第3页
3/6
形 位 公 差 在 图 样 上 的 标 注 方 法( 摘 自 GB/T 1182— 1996)形 位 公 差 在 图 样 上 的 标 注 方 法 ( 摘 自 GB/T 1182— 1996)标注方法标注示例形位公差框格的标注公 差 要 求 在 矩 形 方 框 中 给 出 , 该 方 框 由 两 格或 多 格 组 成 。 框 格 中 的 内 容 从 左 到 右 按 以 下 次序 填 写— — 公 差 特 征 的 符 号— — 公 差 值 用 线 性 值 ,如 公 差 带 是 圆 形 或 圆柱 形 的 则 在 公 差 值 前 加 注 φ , 如 是 球 形 的 ,则加 注 “ Sφ ”— — 如 需 要 用 一 个 或 多 个 字 母 表 示 基 准 要素 或 基 准 体 系被测要素的标注用 带 箭 头 的 指 引 线 将 公 差 框 格 与 被 测 要 素相 连 , 按 以 下 方 式 标 注 :— — 当 公 差 涉 及 线 或 表 面 时 , 将 箭 头 置 于 要素 的 轮 廓 线 或 轮 廓 线 的 延 长 线 上 (但 必 须 与 尺寸 线 明 显 分 开 )— — 当 指 向 实 际 表 面 时 , 箭 头 可 置 于 带 点 的参 考 线 上 , 该 点 指 在 实 际 表 面 上 ;— — 当 公 差 涉 及 轴 线 、 中 心 平 面 或 由 带 尺 寸要 素 确 定 的 点 时 , 则 带 箭 头 的 指 引 线 应 与 尺 寸线 的 延 长 线 重合— — 当 一 个 以 上 要 素 作为被 测 要 素 , 如 6个要 素 , 应 在 公 差 框 格 上 方 标 明 如 “ 6×” 、 “ 6槽”— — 当 同一 被 测 要 素 有多 项形 位 公 差 要 求时 , 为方 便起见可 将 一 个 公 差 框 格 放在 另一 公差 框 格 的 下 面基准要素的标注相 对 于 被 测 要 素 的 基 准 , 由 基 准 字 母 表 示 。带 小 圆 的 大 写 字 母 用 细 实 线 与 粗 的 短 横 线 相连 , 表 示 基 准 的 字 母 也 应 注 在 公 差 框 格 内带 有 基 准 字 母 的 短 横 线 应 放 置 于 :— — 当 基 准 要 素 是 轮 廓 线 或 表 面 时 ,在 要 素的 X 轮 廓 上 或 它 的 延 长 线 上 (但 应 与 尺 寸 线 ...
