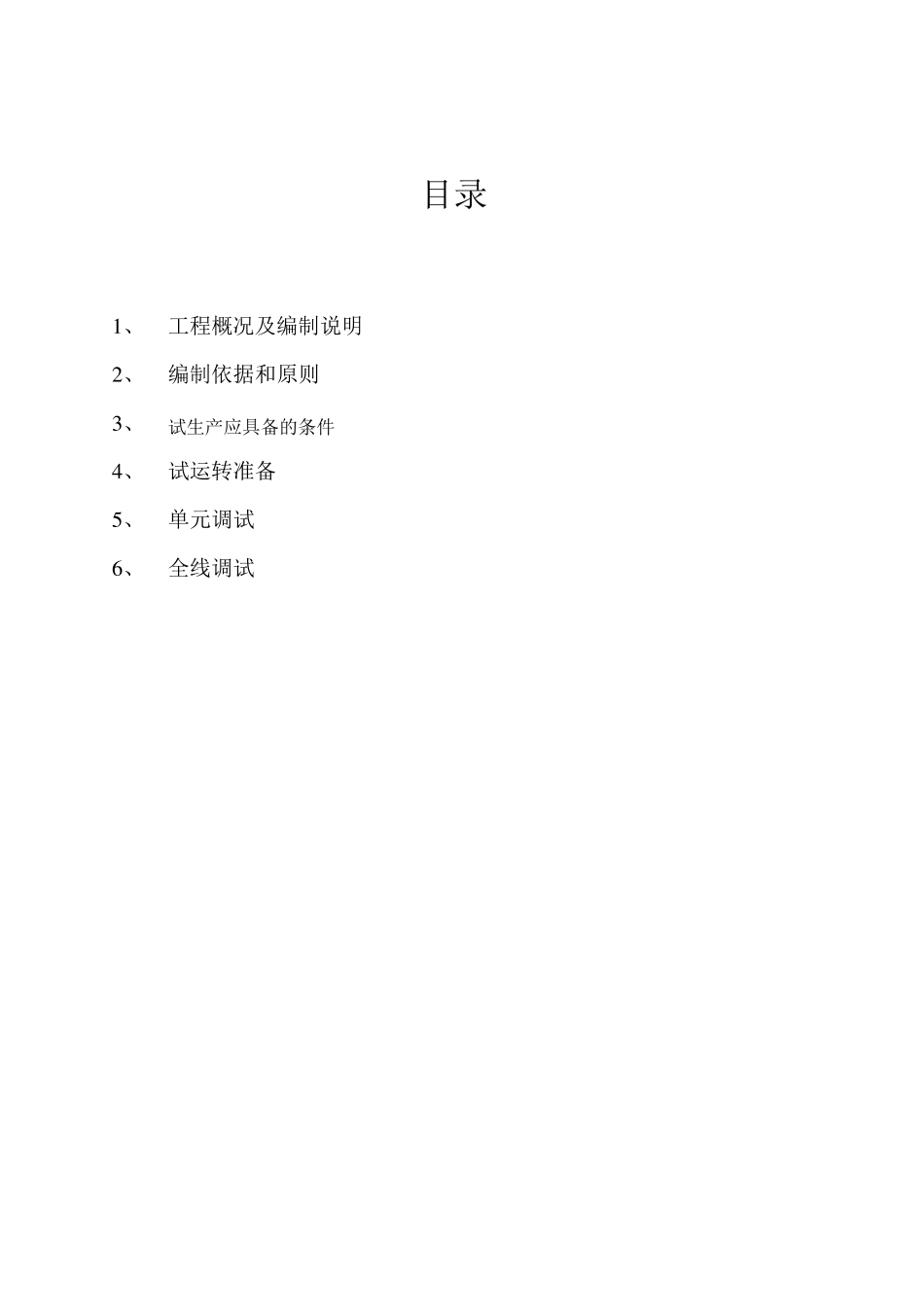

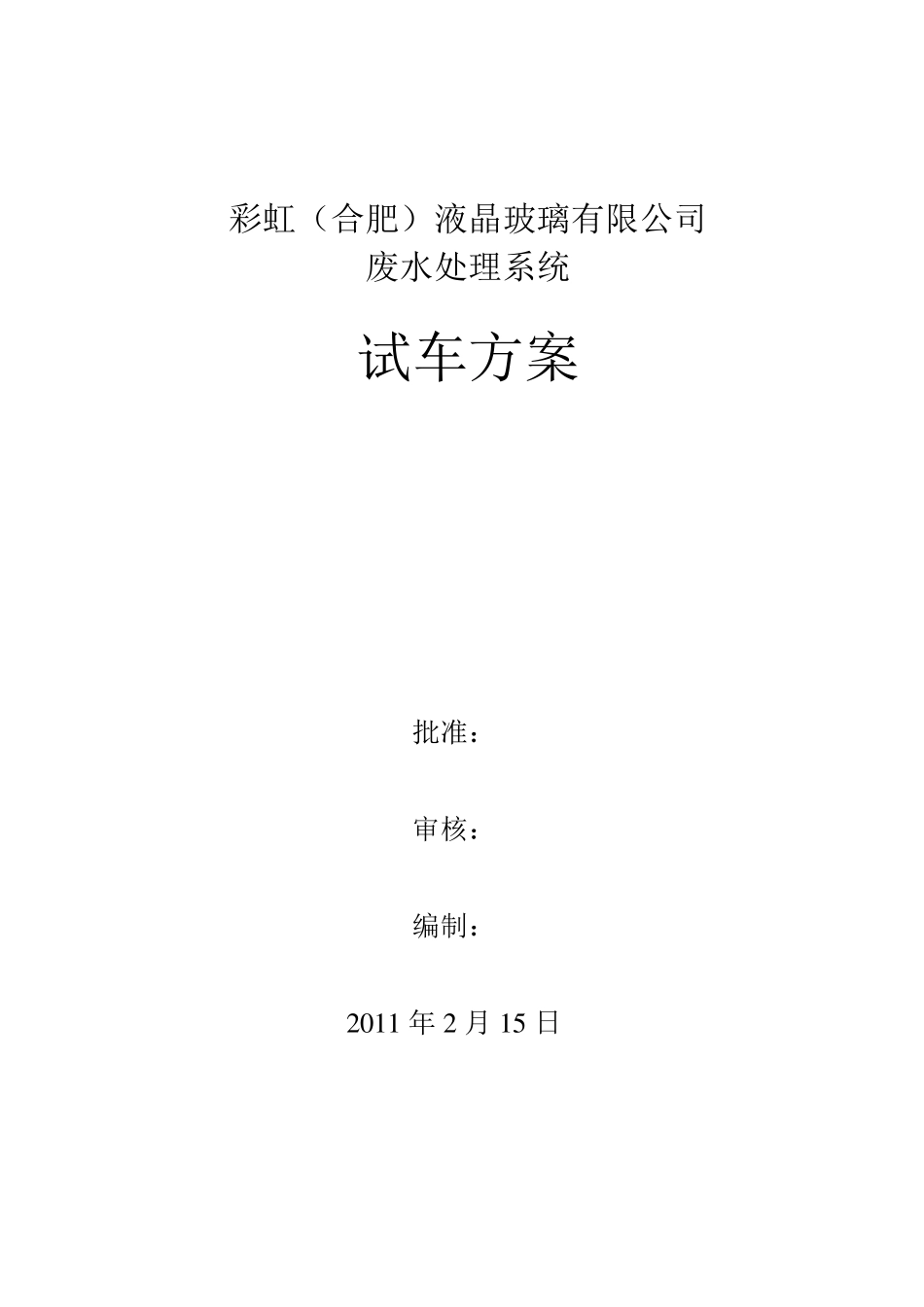

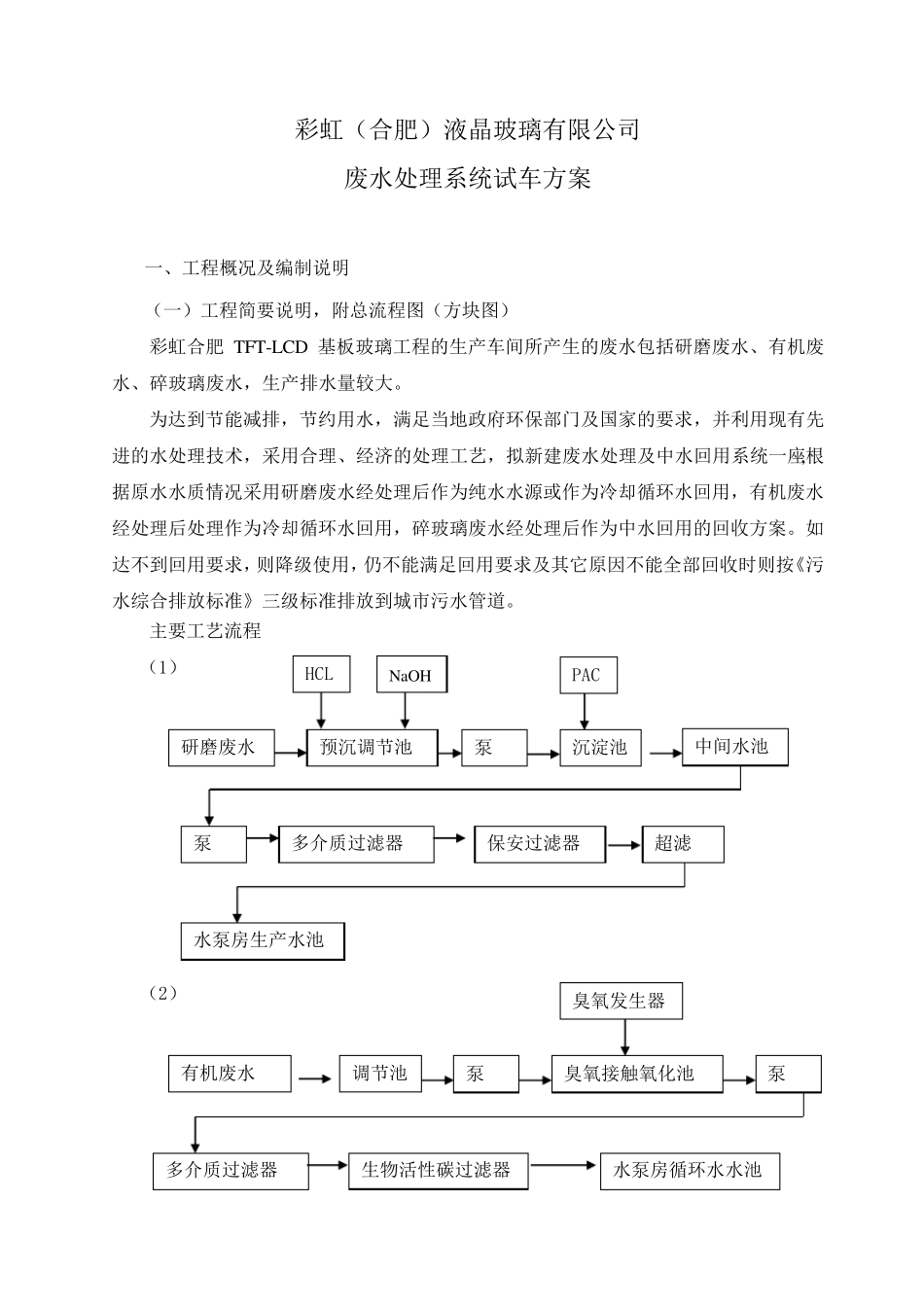

彩虹（合肥）液晶玻璃有限公司 废水处理系统 试车方案 批准： 审核： 编制： 2 0 1 1 年 2 月 1 5 日 目录 1 、 工程概况及编制说明 2 、 编制依据和原则 3 、 试生产应具备的条件 4 、 试运转准备 5 、 单元调试 6 、 全线调试 彩虹（合肥）液晶玻璃有限公司 废水处理系统试车方案 一、工程概况及编制说明 （一）工程简要说明，附总流程图（方块图） 彩虹合肥TFT-LCD 基板玻璃工程的生产车间所产生的废水包括研磨废水、有机废水、碎玻璃废水，生产排水量较大。 为达到节能减排，节约用水，满足当地政府环保部门及国家的要求，并利用现有先进的水处理技术，采用合理、经济的处理工艺，拟新建废水处理及中水回用系统一座,根据原水水质情况采用研磨废水经处理后作为纯水水源或作为冷却循环水回用，有机废水经处理后处理作为冷却循环水回用，碎玻璃废水经处理后作为中水回用的回收方案。如达不到回用要求，则降级使用，仍不能满足回用要求及其它原因不能全部回收时则按《污水综合排放标准》三级标准排放到城市污水管道。 主要工艺流程 （1） （2） 有机废水 调节池 生物活性碳过滤器 臭氧接触氧化池 多介质过滤器 臭氧发生器 泵 泵 水泵房循环水水池 研磨废水 预沉调节池 沉淀 池 多介质过滤器 PAC 泵 中间水池 保安 过滤器 泵 超 滤 水泵房生产水池 HCL NaOH （3） （4） （二）工艺流程简要说明及建设情况 （1）研磨废水 生产车间采用10M 纯水冲洗基板玻璃研磨工序时产生的废水称为研磨废水，研磨废水中主要含有少量研磨时产生的碎玻璃粉屑。因研磨废水主要污染物为SS，其它污染物极少，因此采用预沉+混凝斜管沉淀+多介质过滤+生物活性碳过滤+保安过滤+超滤。 （2）有机废水 生产车间采用18M 纯水冲洗基板玻璃研磨工序时产生的废水称为有机废水，有机废水中主要含有少量研磨时产生的碎玻璃粉屑及有机清洗剂。主要污染物为COD，其它污染极较少，由于其COD 成分单一，水量较大，因考虑处理出水降低COD 后作为循环水使用，去除COD 采用无二次污染的工艺较为适合，故采用臭氧接触氧化+多介质过滤（因有机废水中SS 很少，故多介质过滤器的位置预留）+生物活性碳过滤处理工艺，出水作为冷却循环水使用。过滤、活性碳过滤反冲水进入排放水处理系统。 （3）碎玻璃废水 生产车间采用中水对窑炉、铂金及成型工序碎玻璃进行冲洗、冷却时产生的废水称为碎玻璃废水，碎玻璃...
