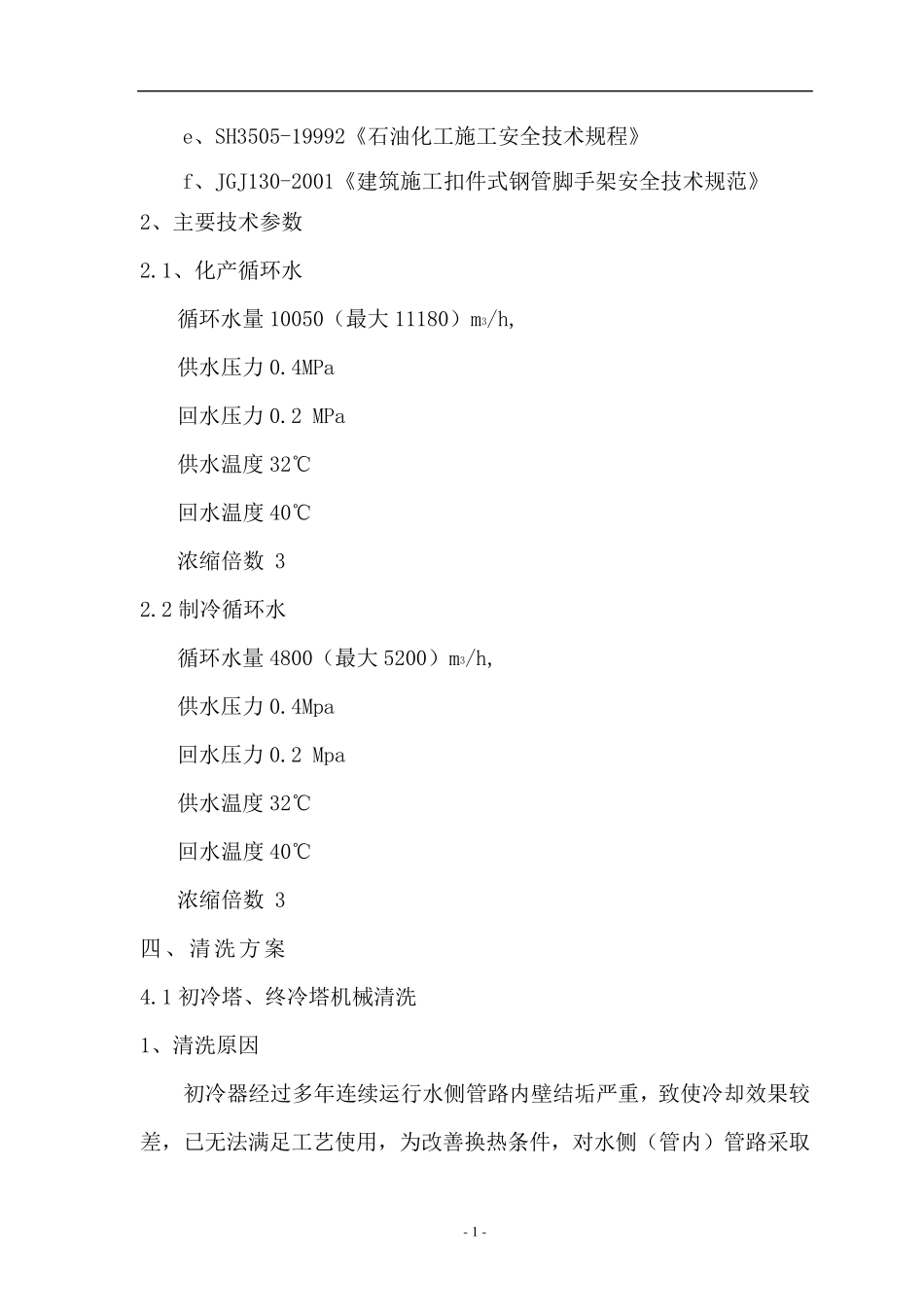

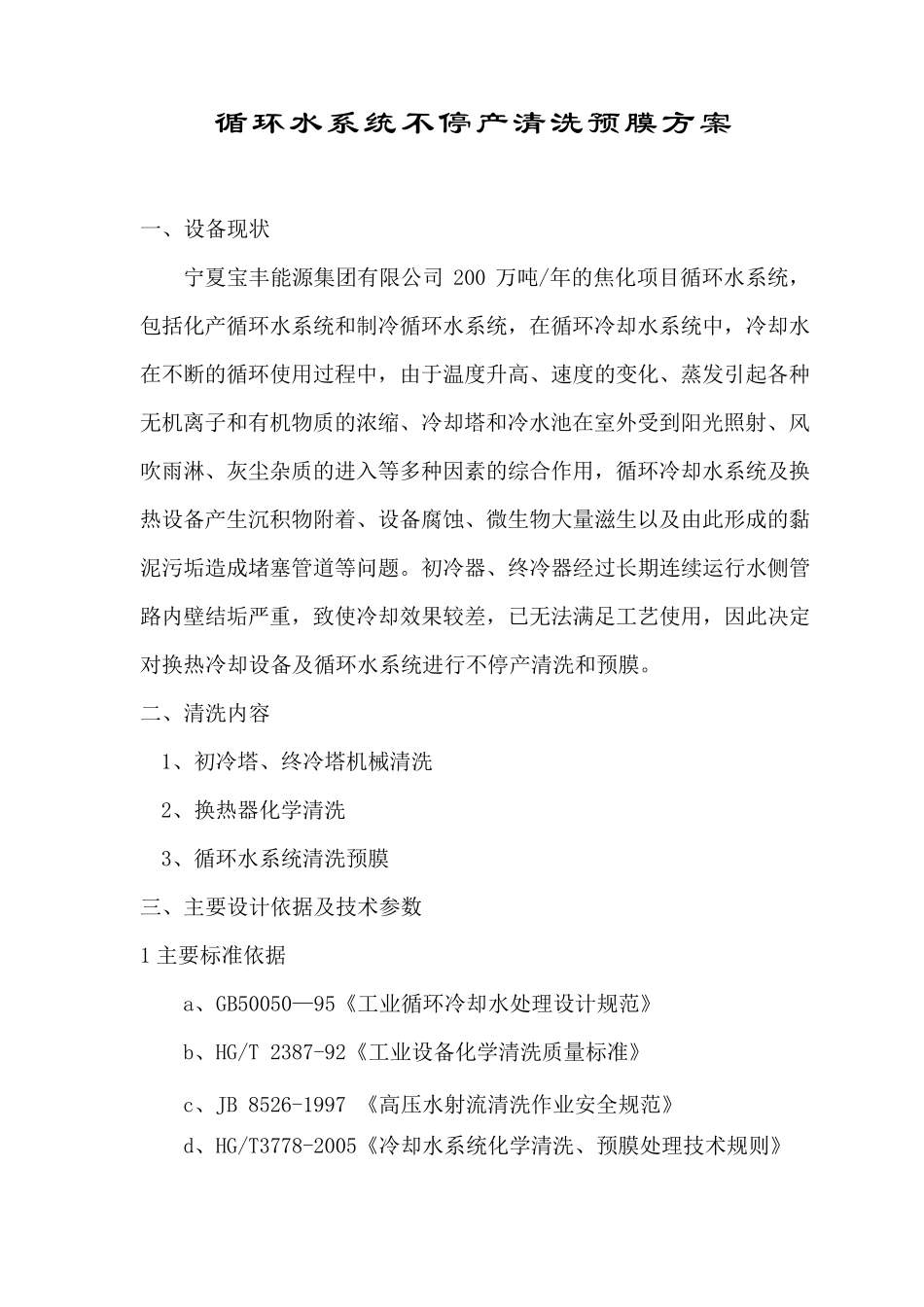

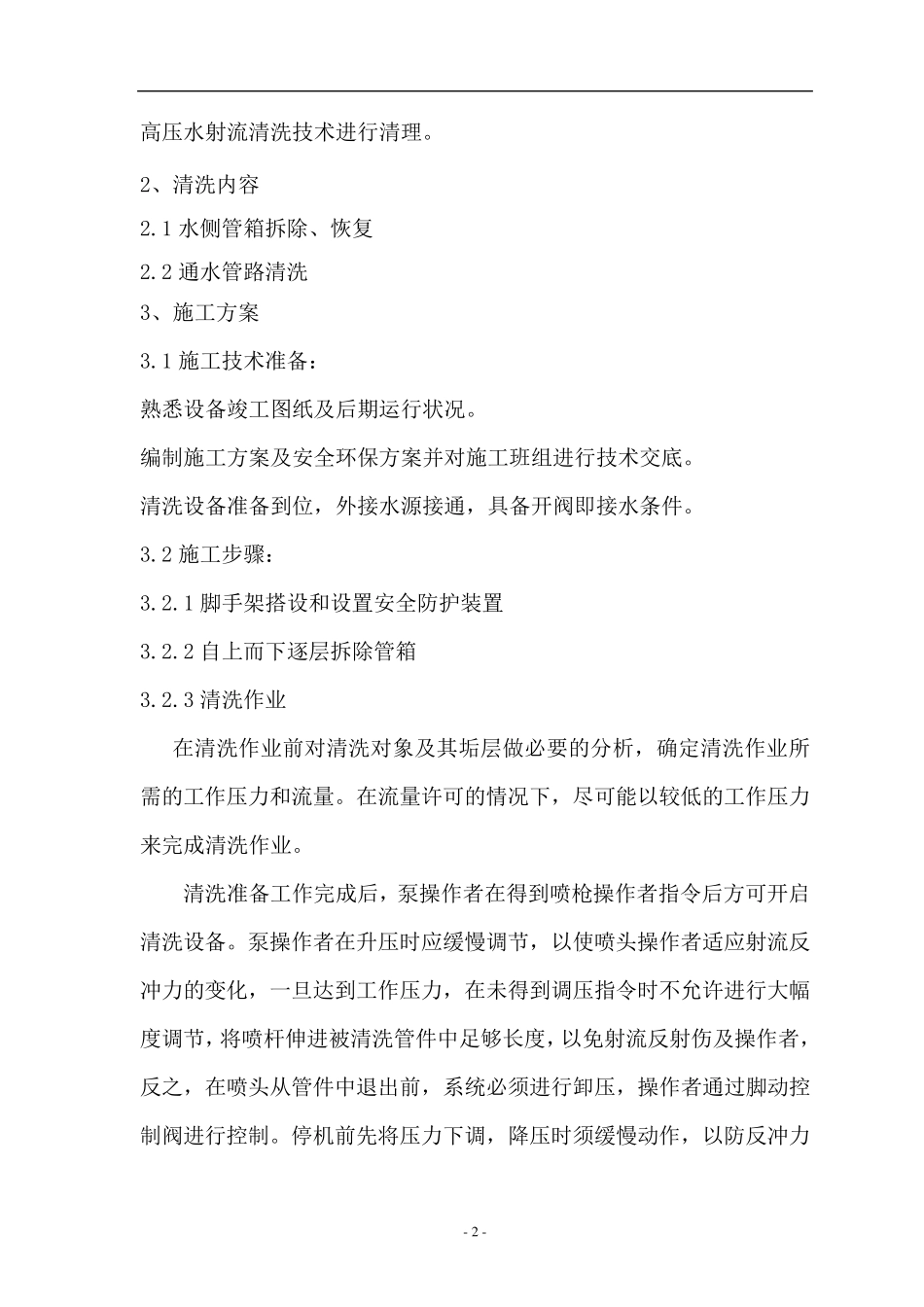

循环水系统不停产清洗预膜方案 一 、 设 备 现 状 宁 夏 宝 丰 能 源 集 团 有 限 公 司200 万 吨 /年 的 焦 化 项 目 循 环 水 系 统 ，包 括 化 产 循 环 水 系 统 和 制 冷 循 环 水 系 统 ， 在 循 环 冷 却 水 系 统 中 ， 冷 却 水在 不 断 的 循 环 使 用 过 程 中 ， 由 于 温 度 升 高 、 速 度 的 变 化 、 蒸 发 引 起 各 种无 机 离 子 和 有 机 物 质 的 浓 缩 、 冷 却 塔 和 冷 水 池 在 室 外 受 到 阳 光 照 射 、 风吹 雨 淋 、 灰 尘 杂 质 的 进 入 等 多 种 因 素 的 综 合 作 用 ， 循 环 冷 却 水 系 统 及 换热 设 备 产 生 沉 积 物 附 着 、 设 备 腐 蚀 、 微 生 物 大 量 滋 生 以 及 由 此 形 成 的 黏泥 污 垢 造 成 堵 塞 管 道 等 问 题 。 初 冷 器 、 终 冷 器 经过 长期连续运行水 侧管路内壁结垢 严重， 致使 冷 却 效果较差， 已无 法满足工艺使 用 ， 因 此 决定对换 热 冷 却 设 备 及 循 环 水 系 统 进 行不 停产 清洗和 预膜。 二、 清洗内容 1、 初 冷 塔 、 终 冷 塔 机 械清洗 2、 换 热 器 化 学清洗 3、 循 环 水 系 统 清洗预膜 三、 主要设 计依据及 技术参数 1 主要标准依据 a、 GB50050—95《工业循 环 冷 却 水 处理设 计规范》 b、 HG/T 2387-92《工业设 备 化 学清洗质 量 标准》 c、 JB 8526-1997 《高 压水 射 流清洗作 业安全规范》 d、 HG/T3778-2005《冷 却 水 系 统 化 学清洗、 预膜处理技术规则》 - 1 - e、SH3505-19992《石油化工施工安全技术规程》 f、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》 2、主要技术参数 2.1、化产循环水 循环水量10050（最大11180）m3/h, 供水压力0.4MPa 回水压力0.2 MPa 供水温度32℃ 回水温度40℃ 浓缩倍数 3 2.2 制冷循环水 循环水量4800（最大5200）m3/h, 供水压力0.4Mpa 回水压力0.2 Mpa 供水温度32℃ 回水温度40℃ 浓缩倍数 3 四、清洗方案 4.1 初冷塔、终冷塔机械清洗 1、清洗原因 初冷器经过多年连续运行水侧管路内壁结垢严重，致使冷却效果较差，已无法满足工艺使用，为改善换热条...
