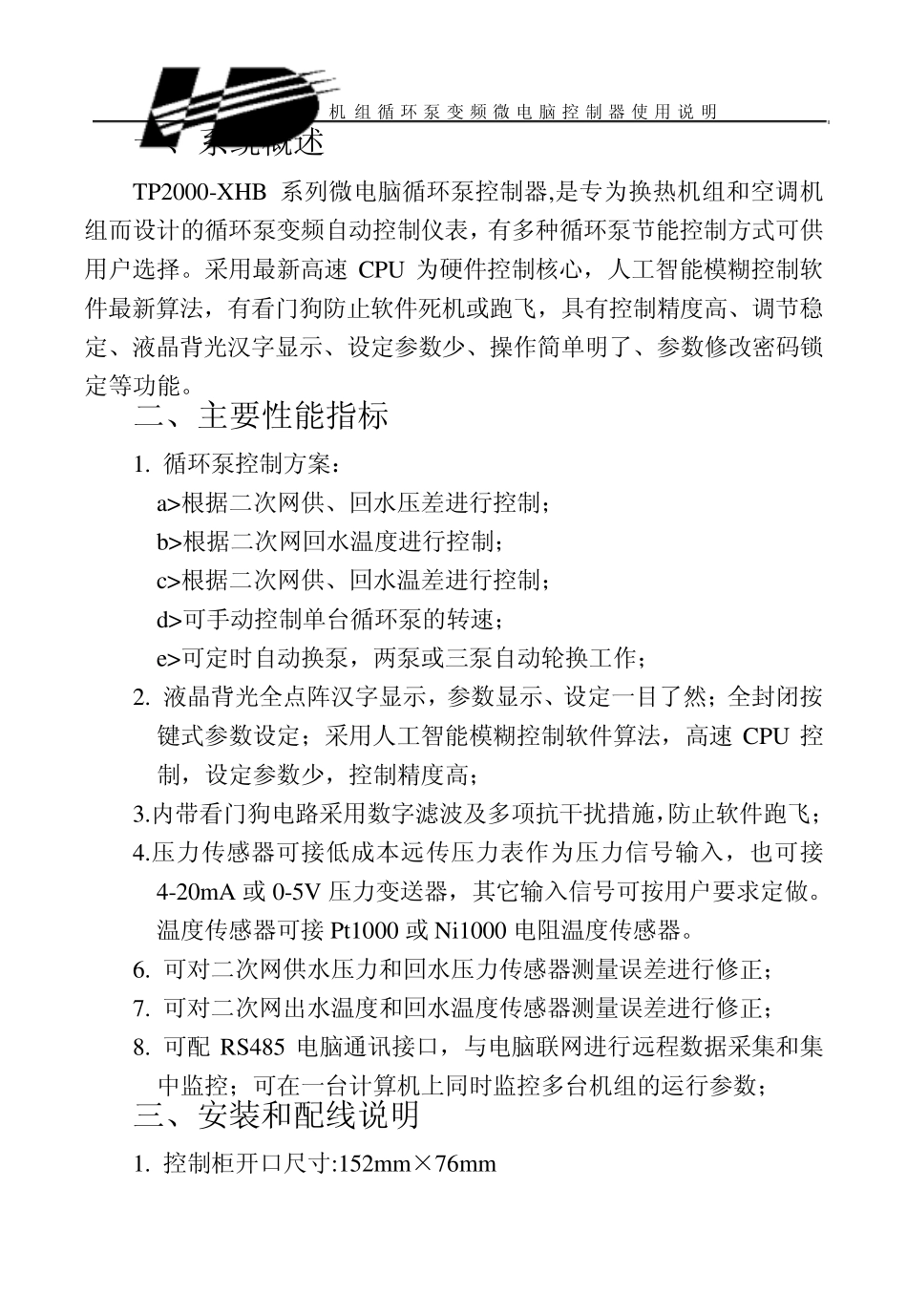

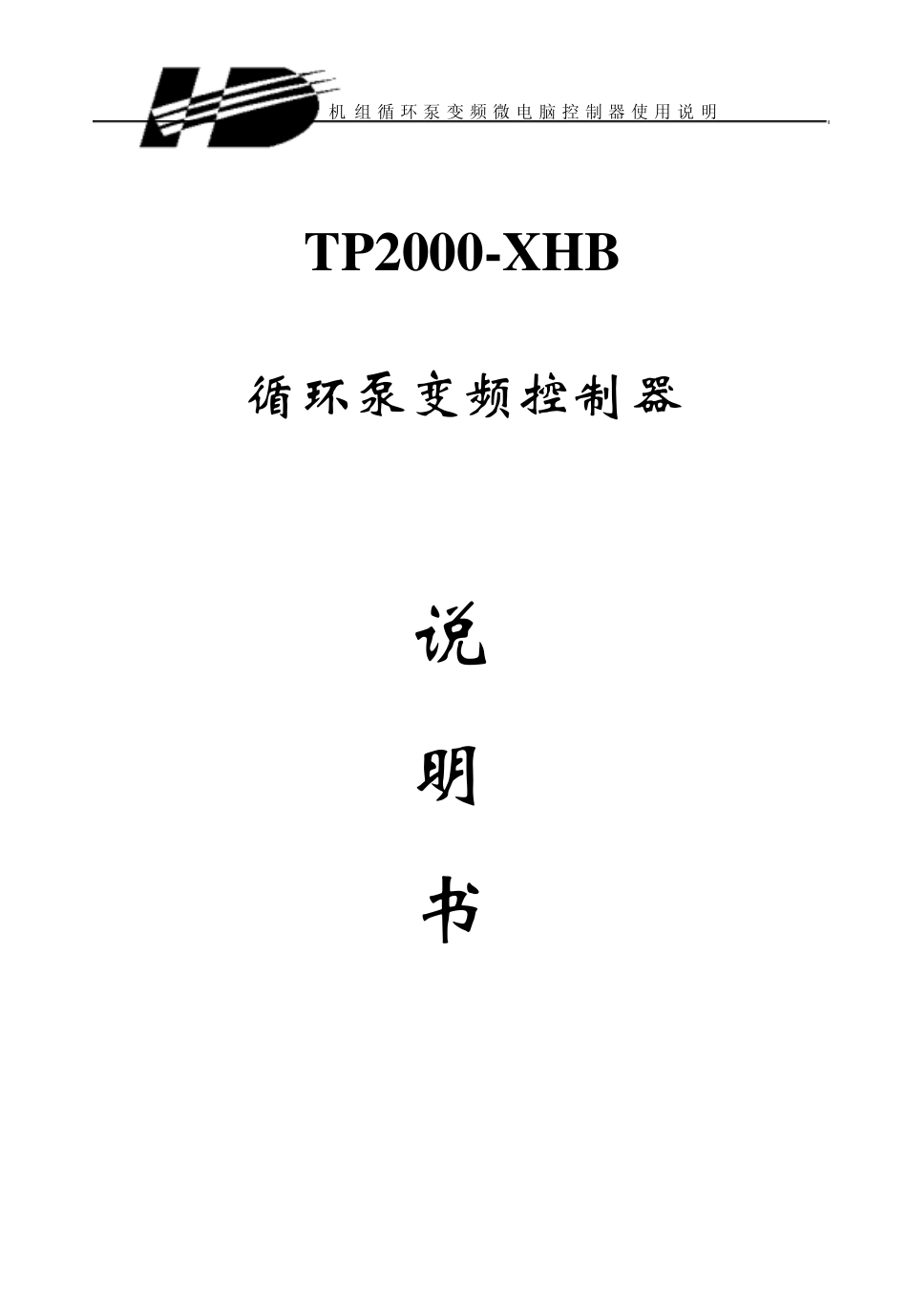

机 组循环泵变频微电脑控制器使 用 说 明 TP2000-XHB 循环泵变频控制器 说 明 书 机 组 循 环 泵 变 频 微 电 脑 控 制 器 使 用 说 明 一、系统概述 TP2000-XHB 系列微电脑循环泵控制器,是专为换热机组和空调机组而设计的循环泵变频自动控制仪表，有多种循环泵节能控制方式可供用户选择。采用最新高速 CPU 为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、液晶背光汉字显示、设定参数少、操作简单明了、参数修改密码锁定等功能。 二、主要性能指标 1. 循环泵控制方案： a>根据二次网供、回水压差进行控制； b>根据二次网回水温度进行控制； c>根据二次网供、回水温差进行控制； d>可手动控制单台循环泵的转速； e>可定时自动换泵，两泵或三泵自动轮换工作； 2. 液晶背光全点阵汉字显示，参数显示、设定一目了然；全封闭按键式参数设定；采用人工智能模糊控制软件算法，高速 CPU 控制，设定参数少，控制精度高； 3.内带看门狗电路采用数字滤波及多项抗干扰措施，防止软件跑飞； 4.压力传感器可接低成本远传压力表作为压力信号输入，也可接4-20mA 或 0-5V 压力变送器，其它输入信号可按用户要求定做。温度传感器可接Pt1000 或 Ni1000 电阻温度传感器。 6. 可对二次网供水压力和回水压力传感器测量误差进行修正； 7. 可对二次网出水温度和回水温度传感器测量误差进行修正； 8. 可配RS485 电脑通讯接口，与电脑联网进行远程数据采集和集中监控；可在一台计算机上同时监控多台机组的运行参数； 三、安装和配线说明 1. 控制柜开口尺寸:152mm×76mm 机 组循环泵变频微电脑控制器使用说明 2. 安装方式: 面板嵌入卡装式; 3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所； 4.使用温度:-10℃～50℃ 相对湿度:20～90RH; 5.使用电压:AC220V±10%; 6.仪表功耗:<5W ; 7.接线端子图： 四、操作面板指示及参数设定说明 1. 面 板: "S"键为参数设定键，"▲"和"▼"为两个数字加减键，在正常工作状态时，"M"键和""键为显示方式转换键，用来显示不同的运行参数；在参数设定状态，"M"键和""键为参数翻页键。 2. 参数设定 按"S"键 3 秒，当屏幕上显示提示时，松开，进入参数设定状态，"M"键和""键为参数翻页键，按"▲"或"▼"键改变当前参数设定值，改变后的值将被自动存储。全部参数设定完成后，再按一下"S"键，...
