循环流化床锅炉脱硝技术方案(详)

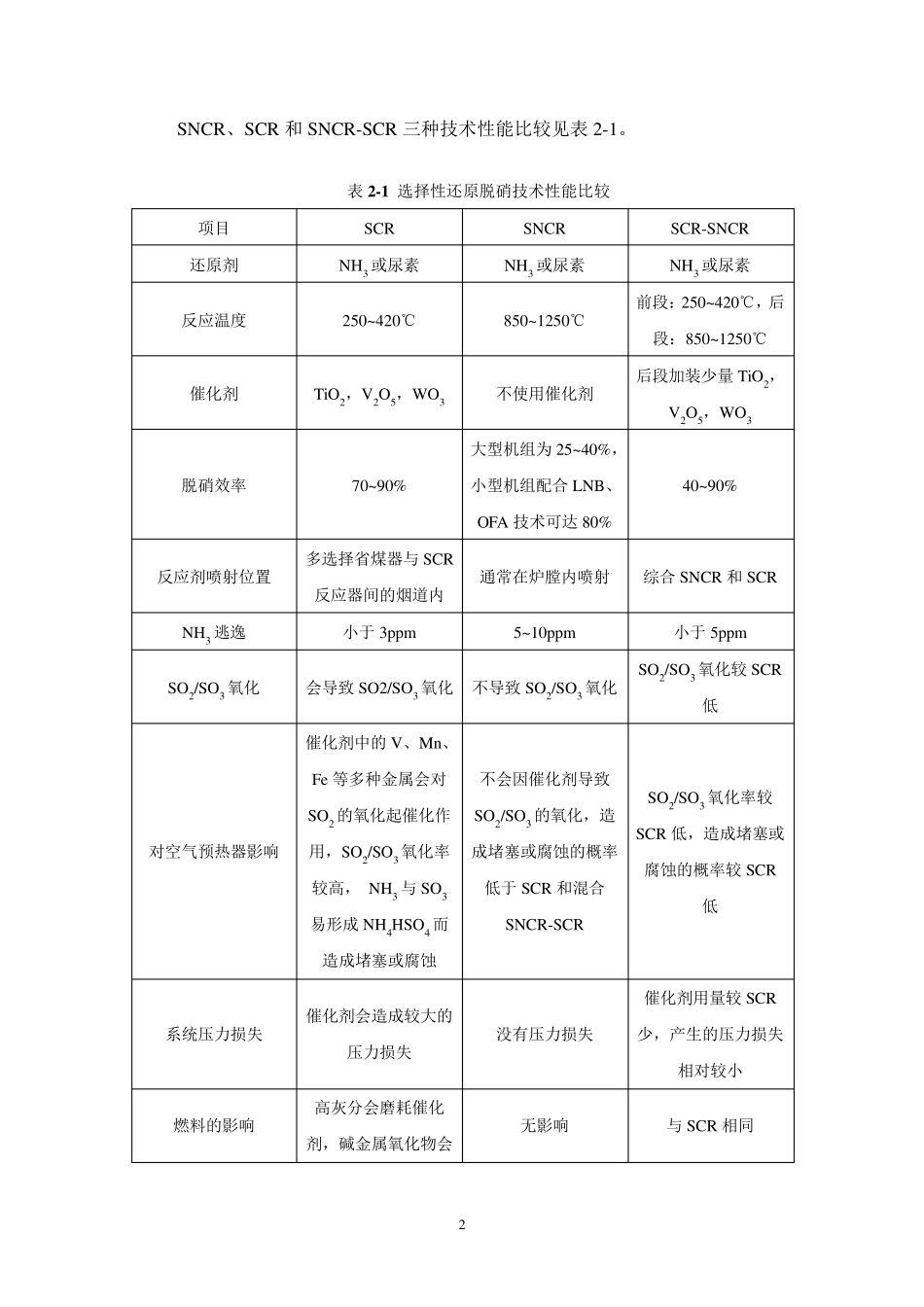

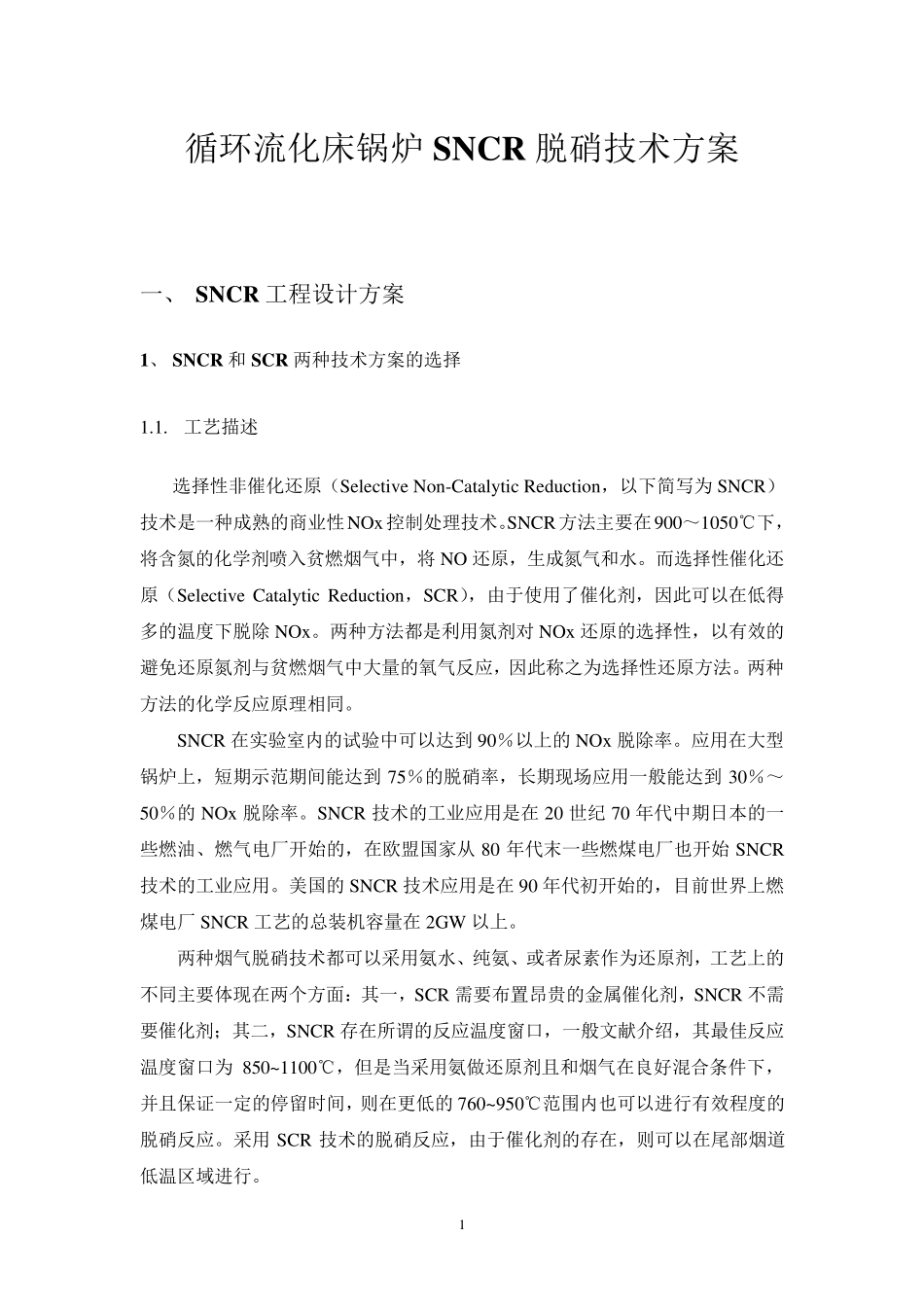

1 循环流化床锅炉SNCR 脱硝技术方案 一、 SNCR 工程设计方案 1、 SNCR 和SCR 两种技术方案的选择 1.1. 工艺描述 选择性非催化还原（Selective Non-Catalytic Reduction，以下简写为SNCR）技术是一种成熟的商业性NOx控制处理技术。SNCR方法主要在900～1050℃下，将含氮的化学剂喷入贫燃烟气中，将 NO 还原，生成氮气和水。而选择性催化还原（Selective Catalytic Reduction，SCR），由于使用了催化剂，因此可以在低得多的温度下脱除 NOx。两种方法都是利用氮剂对 NOx 还原的选择性，以有效的避免还原氮剂与贫燃烟气中大量的氧气反应，因此称之为选择性还原方法。两种方法的化学反应原理相同。 SNCR 在实验室内的试验中可以达到 90％以上的NOx 脱除率。应用在大型锅炉上，短期示范期间能达到 75％的脱硝率，长期现场应用一般能达到 30％～50％的NOx 脱除率。SNCR 技术的工业应用是在20 世纪 70 年代中期日本的一些燃油、燃气电厂开始的，在欧盟国家从80 年代末一些燃煤电厂也开始SNCR技术的工业应用。美国的SNCR 技术应用是在90 年代初开始的，目前世界上燃煤电厂SNCR 工艺的总装机容量在2GW 以上。 两种烟气脱硝技术都可以采用氨水、纯氨、或者尿素作 为还原剂，工艺上的不 同主要体 现在两个 方面 ： 其 一，SCR 需 要布 置 昂 贵 的金 属 催化剂，SNCR 不 需要催化剂； 其 二 ，SNCR 存 在所 谓 的反应温度窗 口 ，一般文 献 介 绍 ，其 最 佳 反应温度窗 口 为850~1100℃，但 是当 采用氨做 还原剂且 和烟气在良 好 混 合 条 件 下，并 且 保 证 一定 的停 留 时 间，则 在更 低的760~950℃范围 内也可以进 行 有效程度的脱硝反应。采用 SCR 技术的脱硝反应，由于催化剂的存 在，则 可以在尾 部 烟道低温区 域 进 行 。 2 SNCR、SCR 和SNCR-SCR 三种技术性能比较见表2-1。 表2 -1 选择性还原脱硝技术性能比较 项目 SCR SNCR SCR-SNCR 还原剂 NH3 或尿素 NH3 或尿素 NH3 或尿素 反应温度 250~420℃ 850~1250℃ 前段：250~420℃，后段：850~1250℃ 催化剂 TiO2，V2O5，WO3 不使用催化剂 后段加装少量 TiO2，V2O5，WO3 脱硝效率 70~90% 大型机组为 25~40%，小型机组配合 LNB、OFA 技术可达 80% 40~90% 反应剂喷射位置 多选择省煤器与 SCR反应器间的烟道内 通常在炉膛内喷射 综合 SNCR 和SCR...
