循环球式转向器拆装

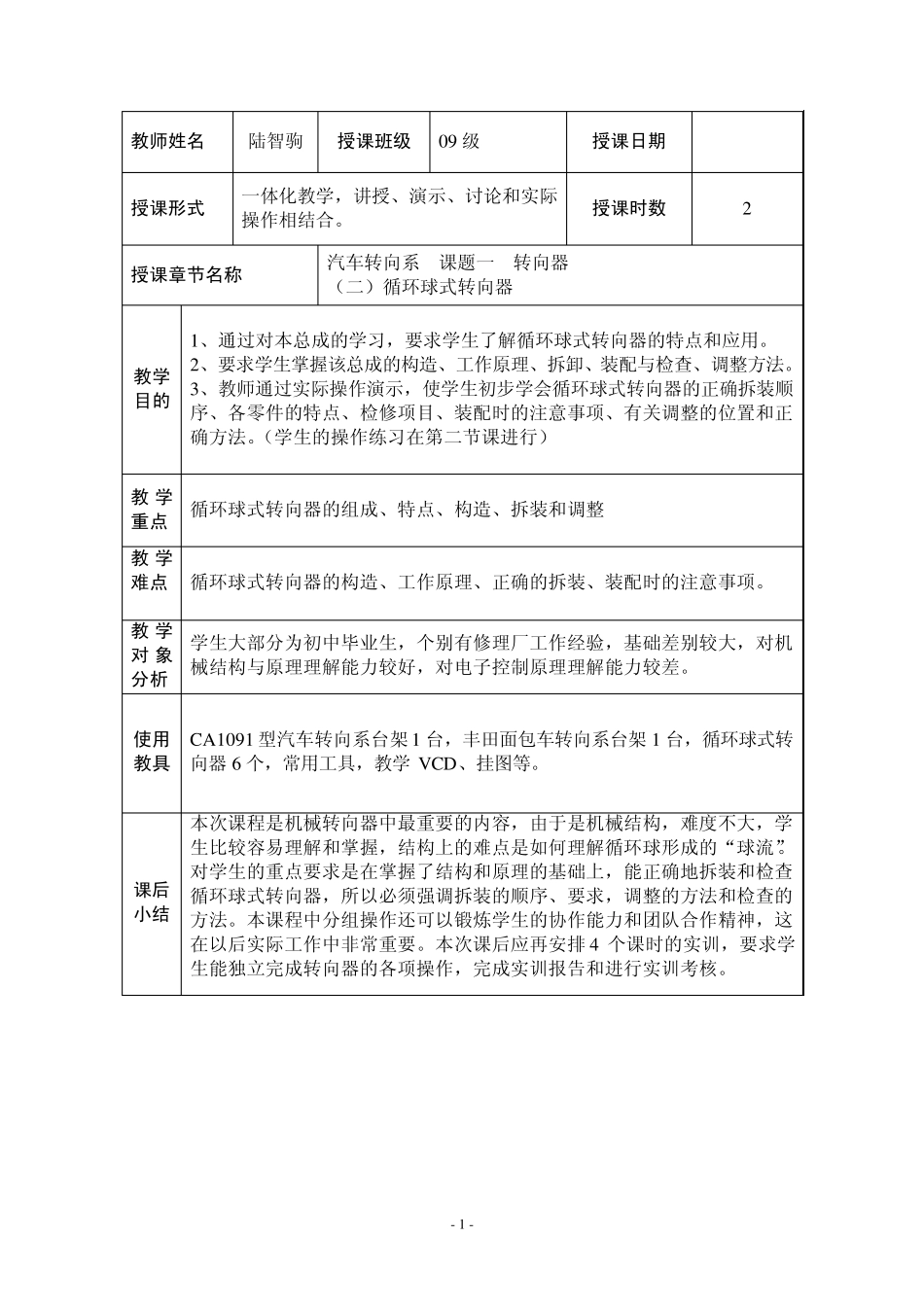

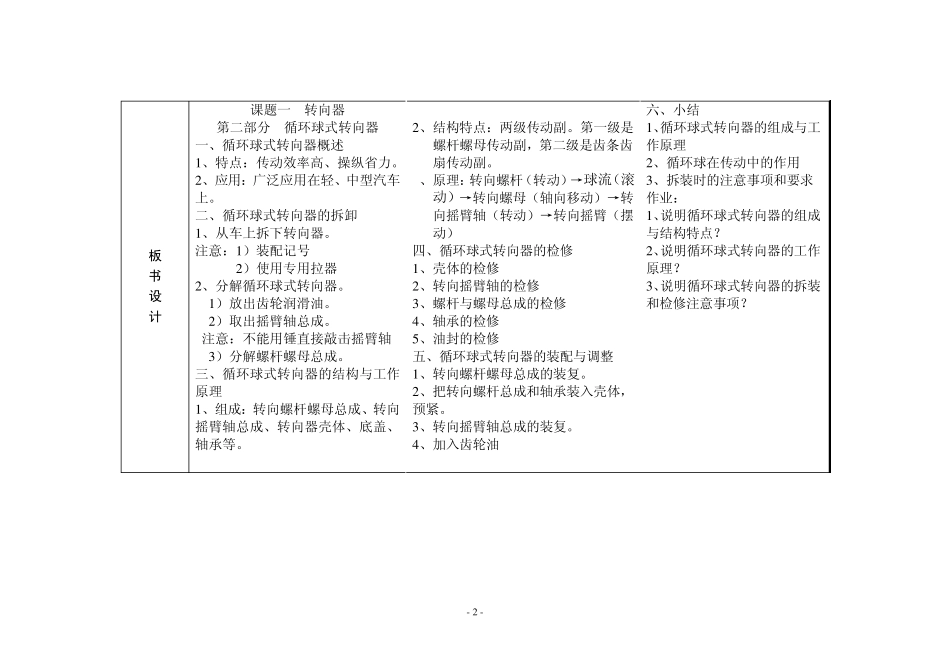

- 1 - 教师姓名 陆智驹 授课班级 09 级 授课日期 授课形式 一体化教学，讲授、演示、讨论和实际操作相结合。 授课时数 2 授课章节名称 汽车转向系 课题一 转向器 （二）循环球式转向器 教学目的 1、通过对本总成的学习，要求学生了解循环球式转向器的特点和应用。 2、要求学生掌握该总成的构造、工作原理、拆卸、装配与检查、调整方法。 3、教师通过实际操作演示，使学生初步学会循环球式转向器的正确拆装顺序、各零件的特点、检修项目、装配时的注意事项、有关调整的位置和正确方法。（学生的操作练习在第二节课进行） 教学重点 循环球式转向器的组成、特点、构造、拆装和调整 教学难点 循环球式转向器的构造、工作原理、正确的拆装、装配时的注意事项。 教学对象分析 学生大部分为初中毕业生，个别有修理厂工作经验，基础差别较大，对机械结构与原理理解能力较好，对电子控制原理理解能力较差。 使用教具 CA1091 型汽车转向系台架1 台，丰田面包车转向系台架1 台，循环球式转向器 6 个，常用工具，教学 VCD、挂图等。 课后小结 本次课程是机械转向器中最重要的内容，由于是机械结构，难度不大，学生比较容易理解和掌握，结构上的难点是如何理解循环球形成的“球流”。对学生的重点要求是在掌握了结构和原理的基础上，能正确地拆装和检查循环球式转向器，所以必须强调拆装的顺序、要求，调整的方法和检查的方法。本课程中分组操作还可以锻炼学生的协作能力和团队合作精神，这在以后实际工作中非常重要。本次课后应再安排 4 个课时的实训，要求学生能独立完成转向器的各项操作，完成实训报告和进行实训考核。 - 2 - 板 书 设 计 课题一 转向器 第二部分 循环球式转向器 一、循环球式转向器概述 1 、特点：传动效率高、操纵省力。 2 、应用：广泛应用在轻、中型汽车上。 二、循环球式转向器的拆卸 1 、从车上拆下转向器。 注意：1 ）装配记号 2 ）使用专用拉器 2 、分解循环球式转向器。 1 ）放出齿轮润滑油。 2 ）取出摇臂轴总成。 注意：不能用锤直接敲击摇臂轴 3 ）分解螺杆螺母总成。 三、循环球式转向器的结构与工作原理 1 、组成：转向螺杆螺母总成、转向摇臂轴总成、转向器壳体、底盖、轴承等。 2 、结构特点：两级传动副。第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。 3、原理：转向螺杆（转动）→球流（滚动）→转向螺母（轴向移动）→转向摇臂轴（转...
