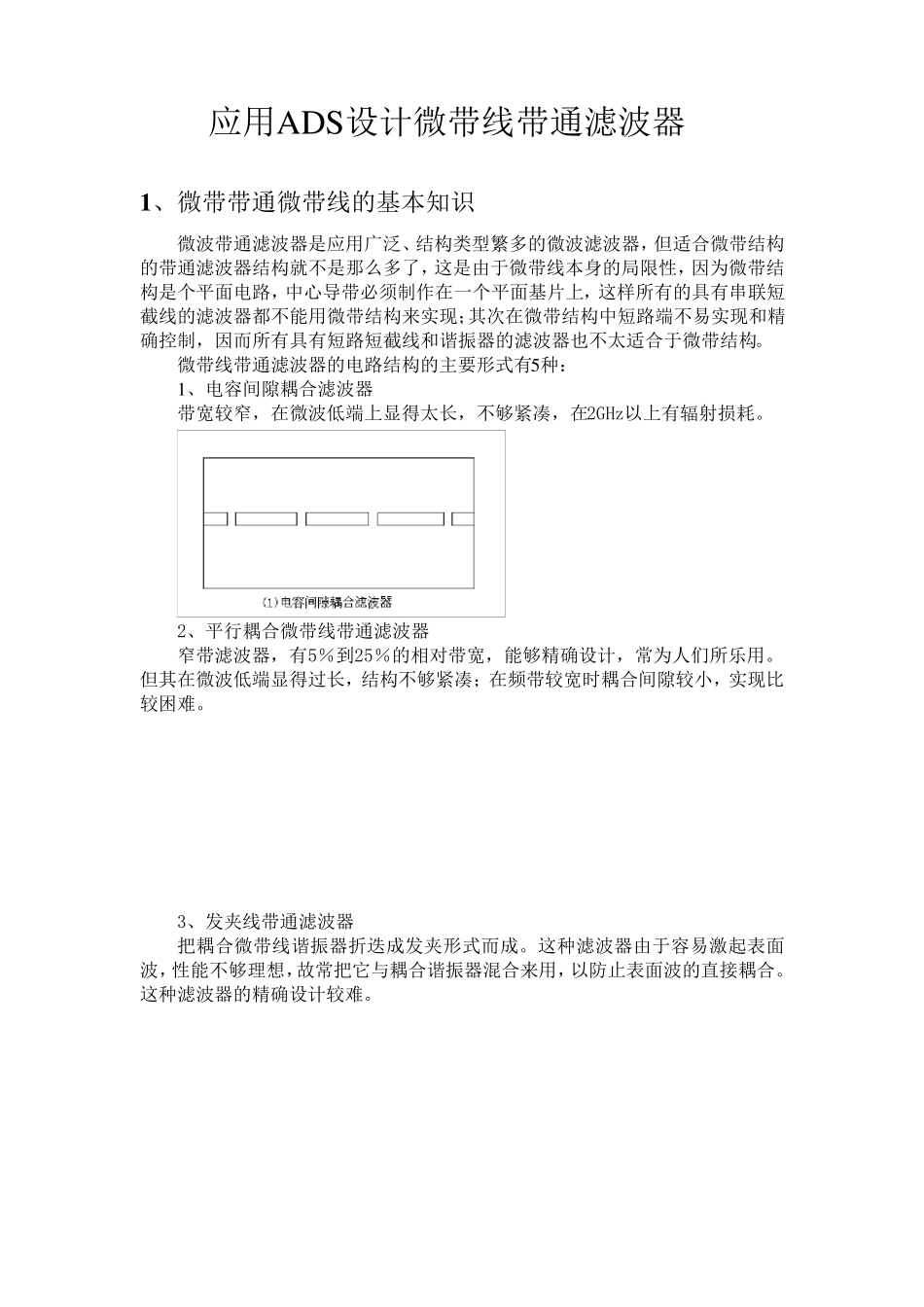

应用ADS设计微带线带通滤波器 1 、微带带通微带线的基本知识 微波带通滤波器是应用广泛、结构类型繁多的微波滤波器，但适合微带结构的带通滤波器结构就不是那么多了，这是由于微带线本身的局限性，因为微带结构是个平面电路，中心导带必须制作在一个平面基片上，这样所有的具有串联短截线的滤波器都不能用微带结构来实现；其次在微带结构中短路端不易实现和精确控制，因而所有具有短路短截线和谐振器的滤波器也不太适合于微带结构。 微带线带通滤波器的电路结构的主要形式有5种： 1、电容间隙耦合滤波器 带宽较窄，在微波低端上显得太长，不够紧凑，在2GHz以上有辐射损耗。 2、平行耦合微带线带通滤波器 窄带滤波器，有5％到25％的相对带宽，能够精确设计，常为人们所乐用。但其在微波低端显得过长，结构不够紧凑；在频带较宽时耦合间隙较小，实现比较困难。 3、发夹线带通滤波器 把耦合微带线谐振器折迭成发夹形式而成。这种滤波器由于容易激起表面波，性能不够理想，故常把它与耦合谐振器混合来用，以防止表面波的直接耦合。这种滤波器的精确设计较难。 4、1/4波长短路短截线滤波器 5、半波长开路短截线滤波器 下面主要介绍平行耦合微带线带通滤波器的设计，这里只对其整个设计过程和方法进行简单的介绍。 2、平行耦合线微带带通滤波器 平行耦合线微带带通滤波器是由几节半波长谐振器组合而成的，它不要求对地连接，结构简单，易于实现，是一种应用广泛的滤波器。整个电路可以印制在很薄的介质基片上(可以簿到1mm以下)，故其横截面尺寸比波导、同轴线结构的小得多；其纵向尺寸虽和工作波长可以比拟，但采用高介电常数的介质基片，使线上的波长比自由空间小了几倍，同样可以减小；此外，整个微带电路元件共用接地板，只需由导体带条构成电路图形，结构大为紧凑，从而大大减小了体积和重量。 关于平行耦合线微带带通滤波器的设计方法，已有不少资料予以介绍。但是，在设计过程中发现，到目前为止所查阅到的各种文献，还没有一种能够做到准确设计。在经 典 的工程设计中，为避 免 繁 杂 的运 算 ，一般 只采用简化 公 式 并 查阅图表 ，这就 造 成较 大的误 差 。而使用电子 计算 机 进行辅 助 设计时 ，则 可以力 求数学模 型 精 确，而不追 求过分 的简化 。基于实际 设计的需要，我 对于平行耦合线微带带 通 滤 波 器 的 准 确 设 计 进 行 研 究 ， 编 制 了 计 算 机...
