微振动测试仪设计VIP专享

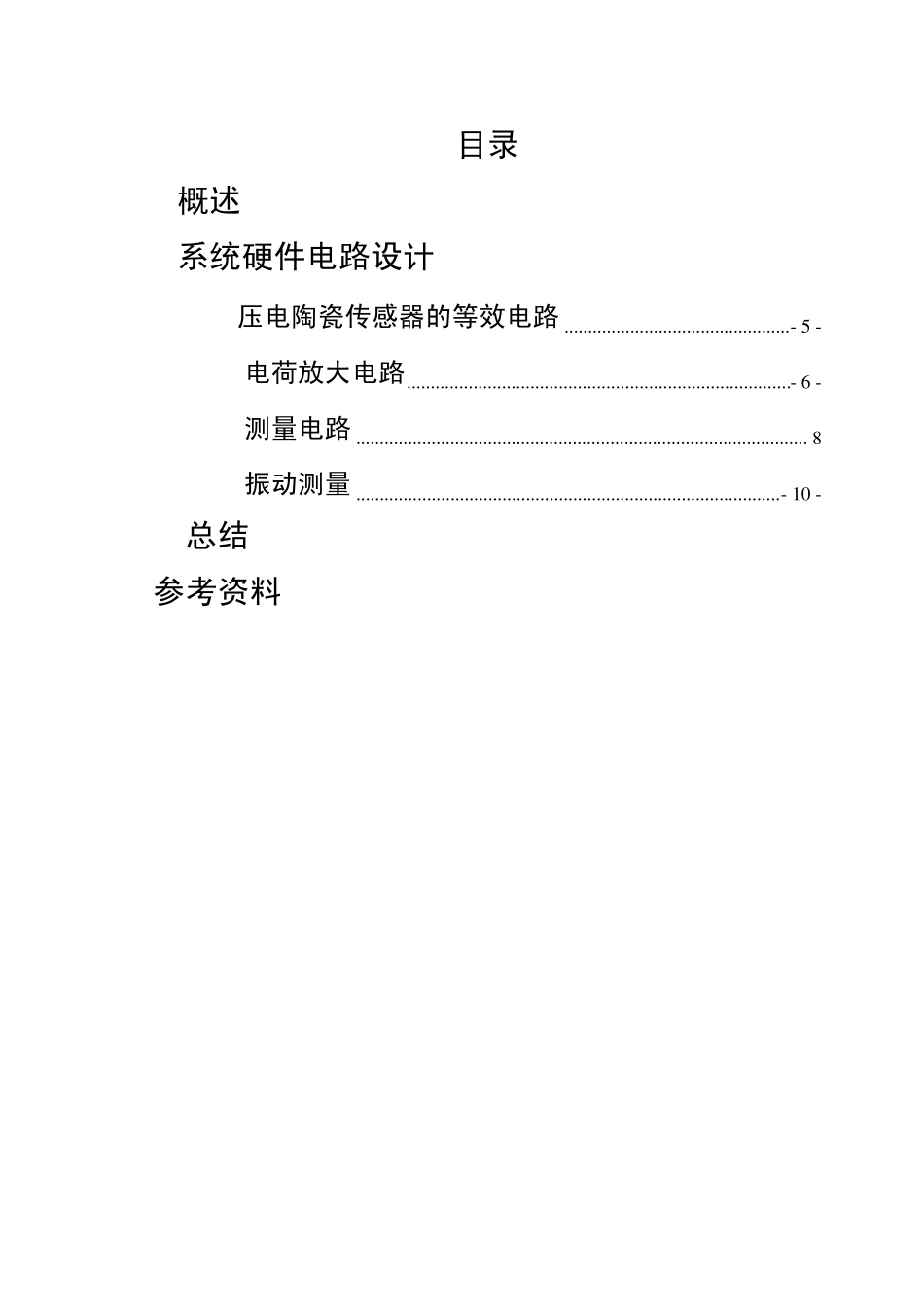

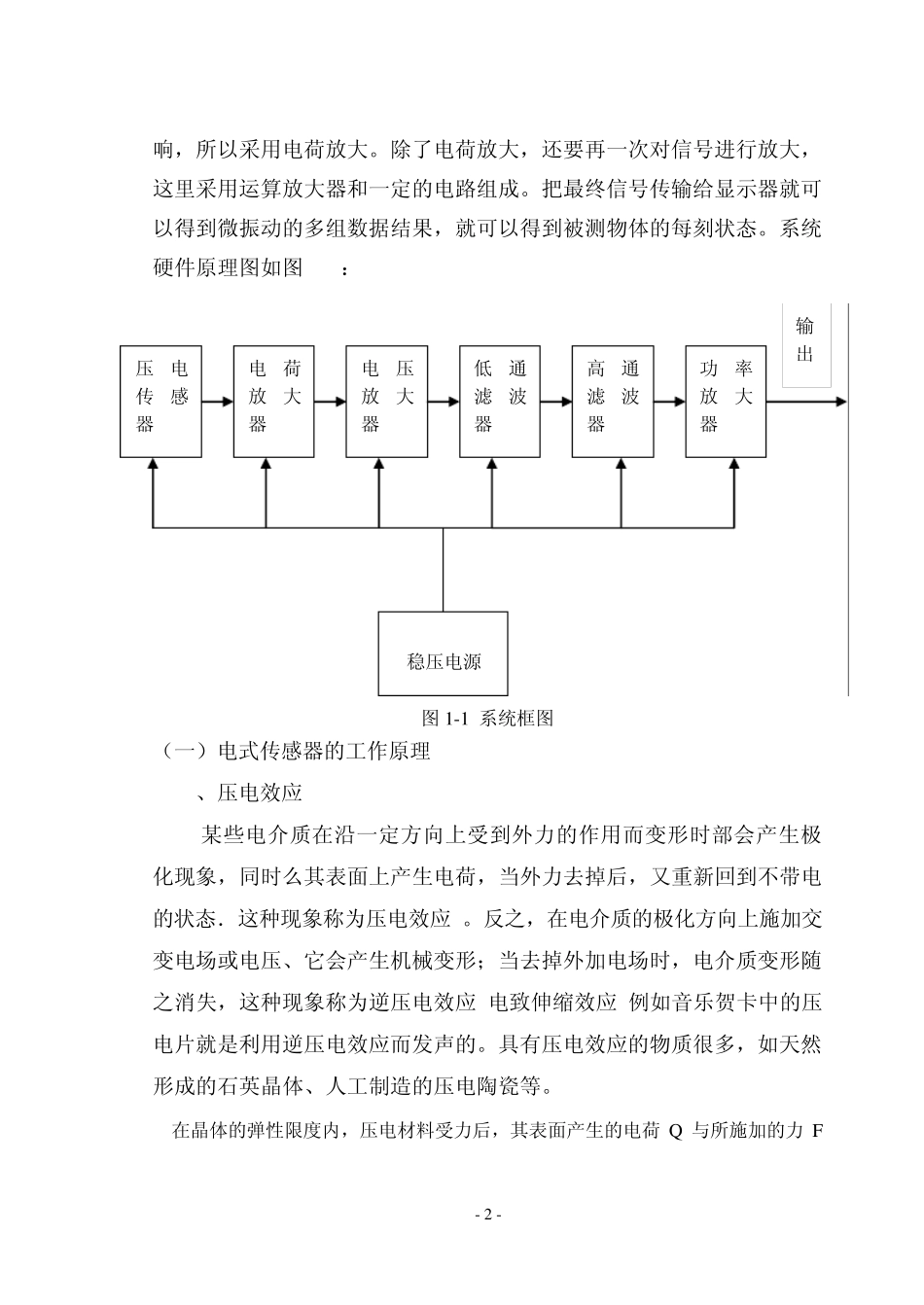

目录 1概述 ...............................- 1 - 2系统硬件电路设计 ...................- 5 - 2.1压电陶瓷传感器的等效电路 ................................................ - 5 - 2.2 电荷放大电路 ................................................................................. - 6 - 2.3 测量电路 ................................................................................................ 8 2.4 振动测量 .......................................................................................... - 1 0 - 3 总结 .............................- 13 - 参考资料 ...........................- 14 - - 1 - 1概述 振动测试仪是一种能测量机械、物体等振动的测量仪器。比如测振仪、动平衡仪、振动测试与模态分析仪都算是振动测试仪。 振动是自然界、工程技术和日常生活中普遍存在的物理现象。各种机器、仪器和设备运行时，不可避免地存在着诸如回转件的不平衡、负载的不均匀、结构刚度的各向异性、润滑状况的不良及间隙等原因而引起受力的变动、碰撞和冲击，以及由于使用、运输和外界环境下能量传递、存储和释放都会诱发或激励机械振动。所以说，任何一台运行着的机器、仪器和设备都存在着振动现象。 在大多数情况下，机械振动是有害的。振动往往会破坏机器的正常工作和原有性能，振动的动载荷使机器加速失效、缩短使用寿命甚至导致损坏造成事故。机械振动还直接或间接地产生噪声，恶化环境和劳动条件，危害人类的健康。因此，要采取适当的措施使机器振动在限定范围之内，以避免危害人类和其他结构。 随着现代工业技术的发展，除了对各种机械设备提出了低振级和低噪声的要求外，还应随时对生产过程或设备进行监测、诊断，对工作环境进行控制，这些都离不开振动测量。为了提高机械结构的抗振性能，有必要进行机械结构的振动分析和振动设计，找出其薄弱环节，改善其抗振性能。另外，对于许多承受复杂载荷或本身性质复杂的机械结构的动力学模型及其动力学参数，如阻尼系数、固有频率和边界条件等，目前尚无法用理论公式正确计算，振动试验和测量便是唯一的求解方法。因此，振动测试在工程技术中起着十分重要的作用。 微振动测试仪的设计主要组成部分压电式传感器，用于信息的采集；在本设计方案里选择压电陶瓷传感器做为压电式传感器。通过电路连接把所采集的信息传递...
