微机保护流程方法及计算原则

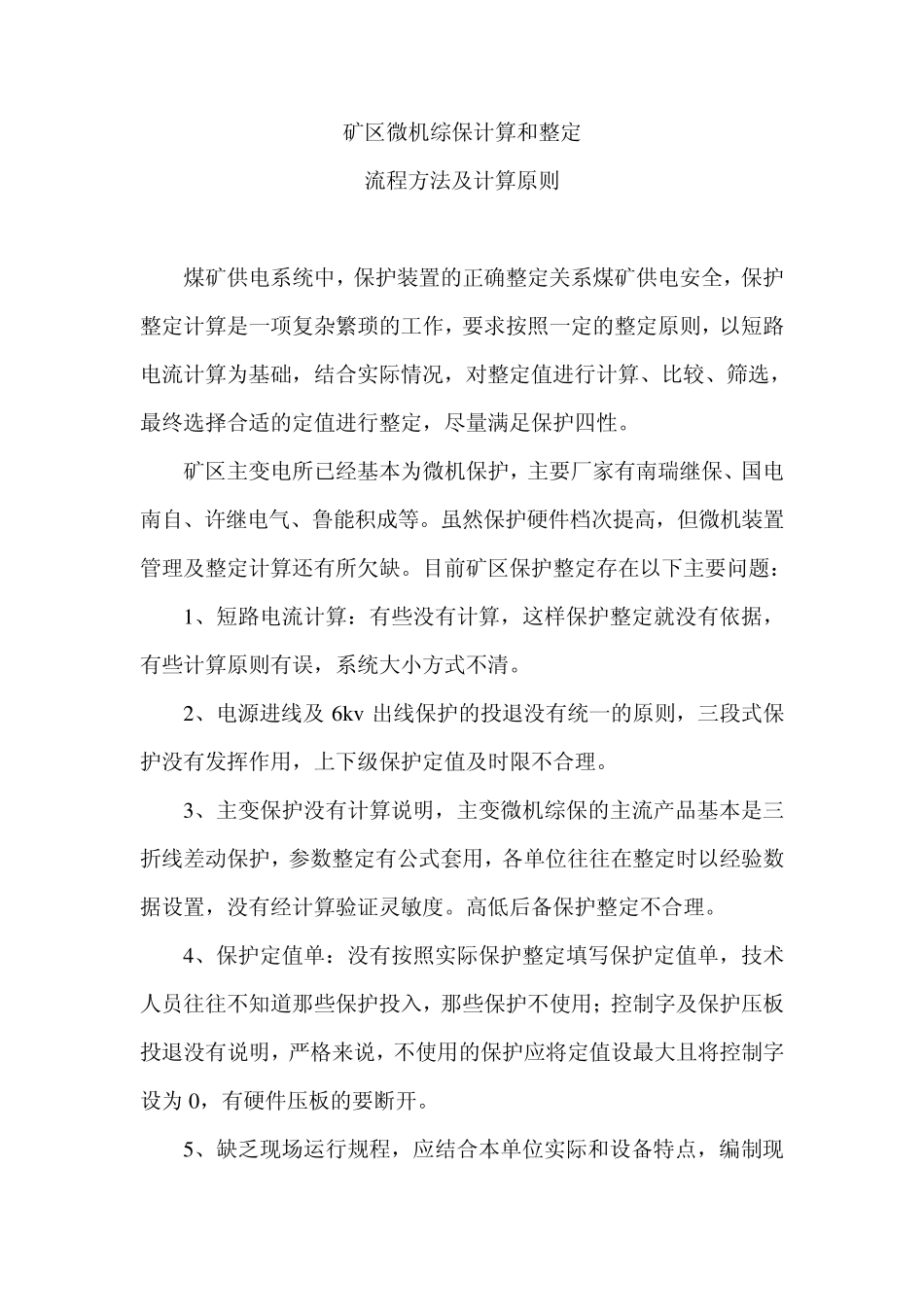

矿区微机综保计算和整定 流程方法及计算原则 煤矿供电系统中，保护装置的正确整定关系煤矿供电安全，保护整定计算是一项复杂繁琐的工作，要求按照一定的整定原则，以短路电流计算为基础，结合实际情况，对整定值进行计算、比较、筛选，最终选择合适的定值进行整定，尽量满足保护四性。 矿区主变电所已经基本为微机保护，主要厂家有南瑞继保、国电南自、许继电气、鲁能积成等。虽然保护硬件档次提高，但微机装置管理及整定计算还有所欠缺。目前矿区保护整定存在以下主要问题： 1 、短路电流计算：有些没有计算，这样保护整定就没有依据，有些计算原则有误，系统大小方式不清。 2 、电源进线及6 k v 出线保护的投退没有统一的原则，三段式保护没有发挥作用，上下级保护定值及时限不合理。 3 、主变保护没有计算说明，主变微机综保的主流产品基本是三折线差动保护，参数整定有公式套用，各单位往往在整定时以经验数据设置，没有经计算验证灵敏度。高低后备保护整定不合理。 4 、保护定值单：没有按照实际保护整定填写保护定值单，技术人员往往不知道那些保护投入，那些保护不使用；控制字及保护压板投退没有说明，严格来说，不使用的保护应将定值设最大且将控制字设为0 ，有硬件压板的要断开。 5 、缺乏现场运行规程，应结合本单位实际和设备特点，编制现场运行规程，着重说明运行维护注意事项，正常及异常的反映（如音响、灯光信号、信号指示等等）以及装置出现故障时的各种现象，如气味、冒烟和音响、灯光信号、信号指示等等的异常表现，装置出现故障时的注意事项和处理办法，保护装置的管理、投停，压板的位置与投停方法等。 一、整定的原则性规定 DL/ T584-2007 《3～110kV 电网继电保护装置运行整定规程》 DL /T684-1999《大型发电机变压器继电保护整定计算导则》 DL 400-91 继电保护和安全自动装置技术规程 同型号保护说明书 继电保护整定计算应以常见运行方式为依据。所谓常见运行方式，是指正常运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修方式。就多数矿井来说，一条回路运行，一条回路充电备用，35kv母联合，6kv以下分列运行。对暂时运行方式可不考虑。对特殊运行方式，可以按专用的运行规程或依据当时实际情况临时处理。 由于目前电网稳定对保护动作快速性的要求越来越高，电力系统对集团公司所属的供电系统继电保护装置时间的限额压得很紧，原则上必须满足电力系统的保护限额要求。因此，...
