微机原理与接口技术复习总结

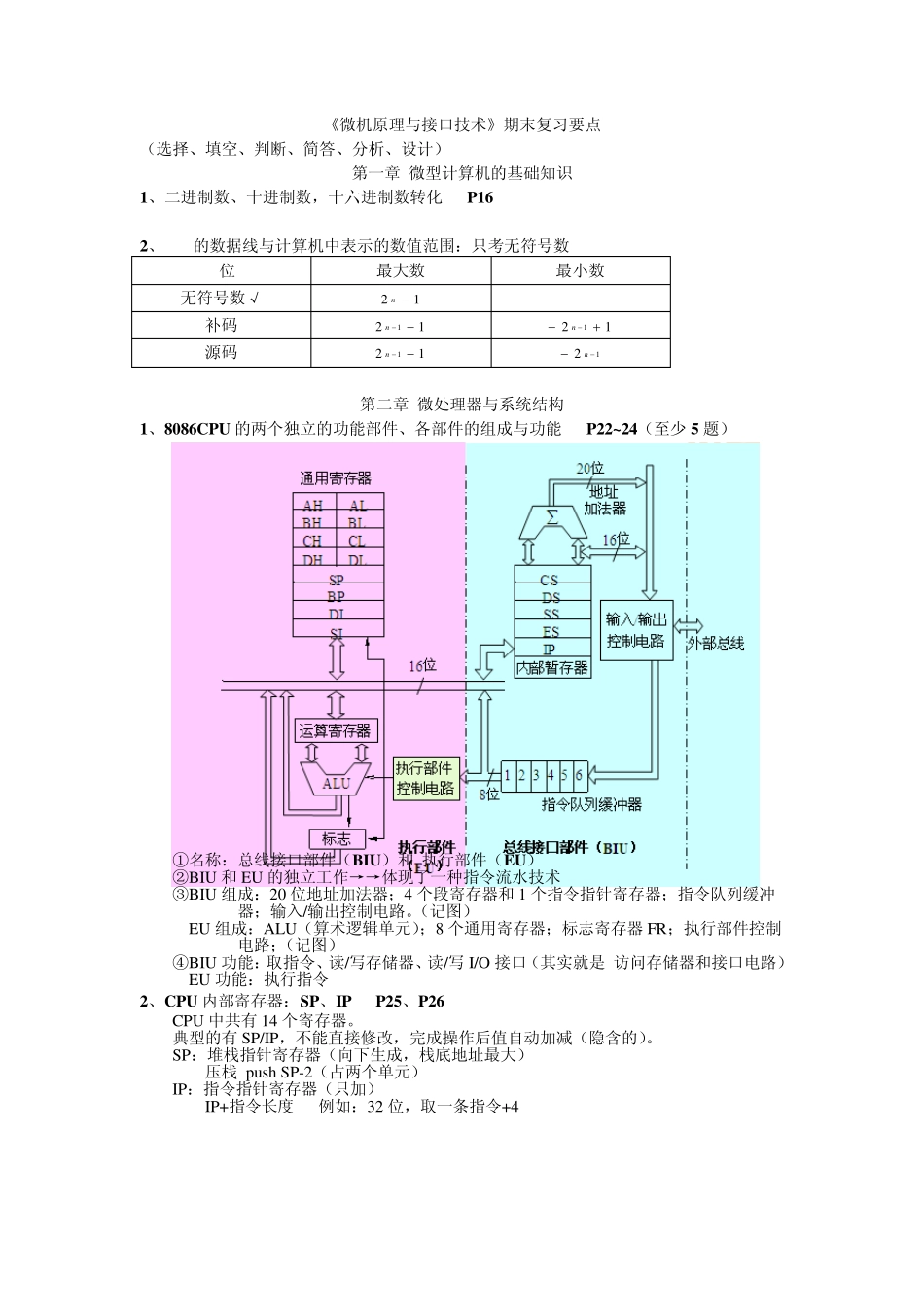

微机原理与接口技术复习总结_第1页
1/7

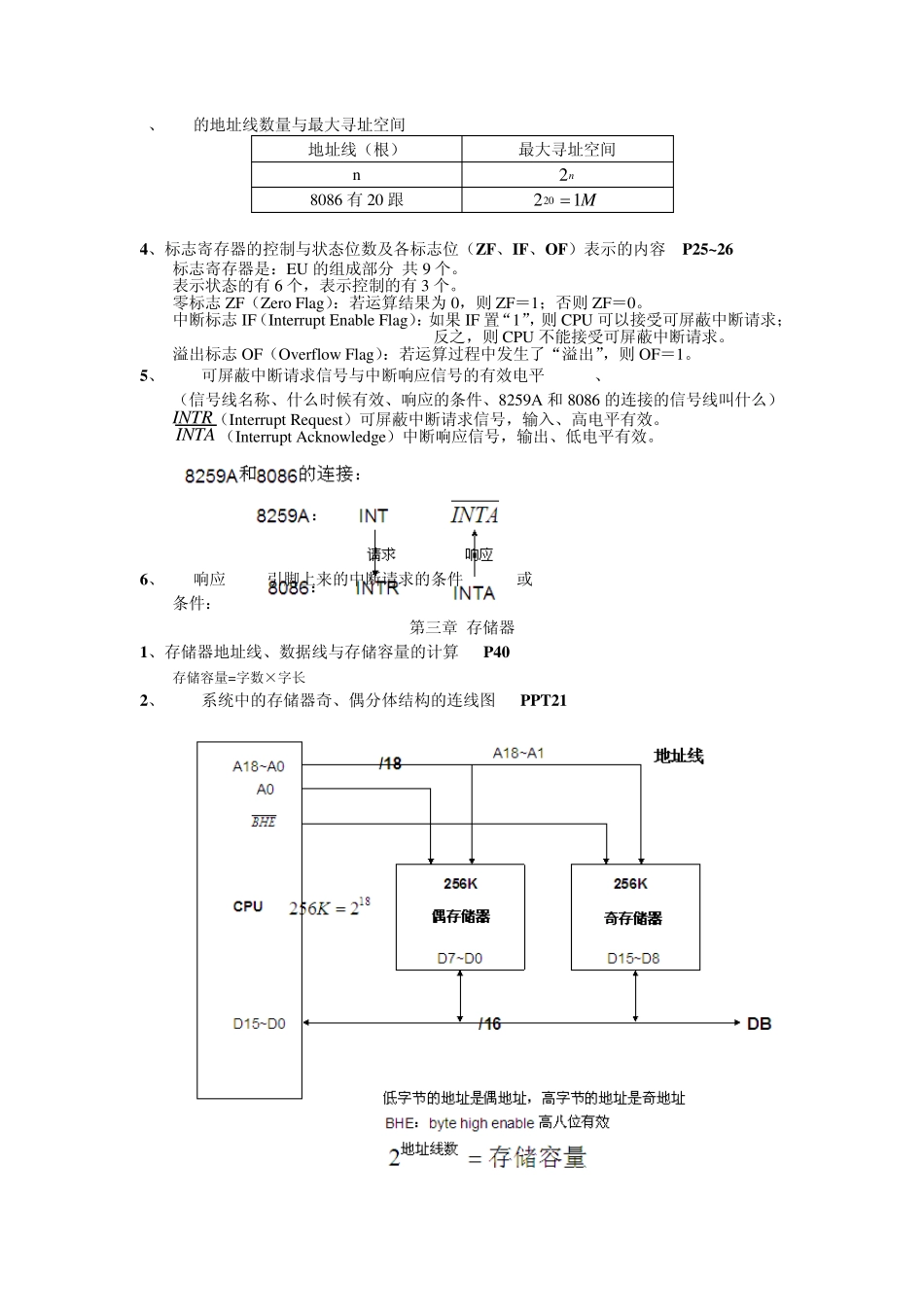

微机原理与接口技术复习总结_第2页
2/7
微机原理与接口技术复习总结_第3页
3/7
《微机原理与接口技术》期末复习要点 (选择、填空、判断、简答、分析、设计) 第一章 微型计算机的基础知识 1、二进制数、十进制数,十六进制数转化 P16 2、CPU的数据线与计算机中表示的数值范围:只考无符号数 P18 n位 最大数 最小数 无符号数√ 12n 0 补码 121 n 121 n 源码 121 n 12n 第二章 微处理器与系统结构 1、8086CPU 的两个独立的功能部件、各部件的组成与功能 P22~24(至少5 题) ①名称:总线接口部件(BIU)和 执行部件(EU) ②BIU 和EU 的独立工作→→体现了一种指令流水技术 ③BIU 组成:20 位地址加法器;4 个段寄存器和1 个指令指针寄存器;指令队列缓冲 器;输入/输出控制电路。(记图) EU 组成:ALU(算术逻辑单元);8 个通用寄存器;标志寄存器FR;执行部件控制 电路;(记图) ④BIU 功能:取指令、读/写存储器、读/写 I/O 接口(其实就是 访问存储器和接口电路) EU 功能:执行指令 2、CPU 内部寄存器:SP、IP P25、P26 CPU 中共有 14 个寄存器。 典型的有 SP/IP,不能直接修改,完成操作后值自动加减(隐含的)。 SP:堆栈指针寄存器(向下生成,栈底地址最大) 压栈 push SP-2(占两个单元) IP:指令指针寄存器(只加) IP+指令长度 例如:32 位,取一条指令+4 3、CPU的地址线数量与最大寻址空间 P27 地址线(根) 最大寻址空间 n n2 8086 有20 跟 M1220  4、标志寄存器的控制与状态位数及各标志位(ZF、IF、OF)表示的内容 P25~26 标志寄存器是:EU 的组成部分 共9 个。 表示状态的有6 个,表示控制的有3 个。 零标志ZF(Zero Flag):若运算结果为0,则ZF=1;否则ZF=0。 中断标志IF(Interrupt Enable Flag):如果IF 置“1”,则CPU 可以接受可屏蔽中断请求; 反之,则CPU 不能接受可屏蔽中断请求。 溢出标志OF(Overflow Flag):若运算过程中发生了“溢出”,则OF=1。 5、8086可屏蔽中断请求信号与中断响应信号的有效电平 P33、P34 (信号线名称、什么时候有效、响应的条件、8259A 和8086 的连接的信号线叫什么) INTR(Interrupt Request)可屏蔽中断请求信号,输入、高电平有效。 INTA (Interrupt Acknow ledge)中断响应信号,输出、低电平有效。 6、CPU响应INTR引脚上来的中断请求的条件 P33或P104 条件:IF=1 第三章 存储器 1、存储器地址线、数据线与存...
