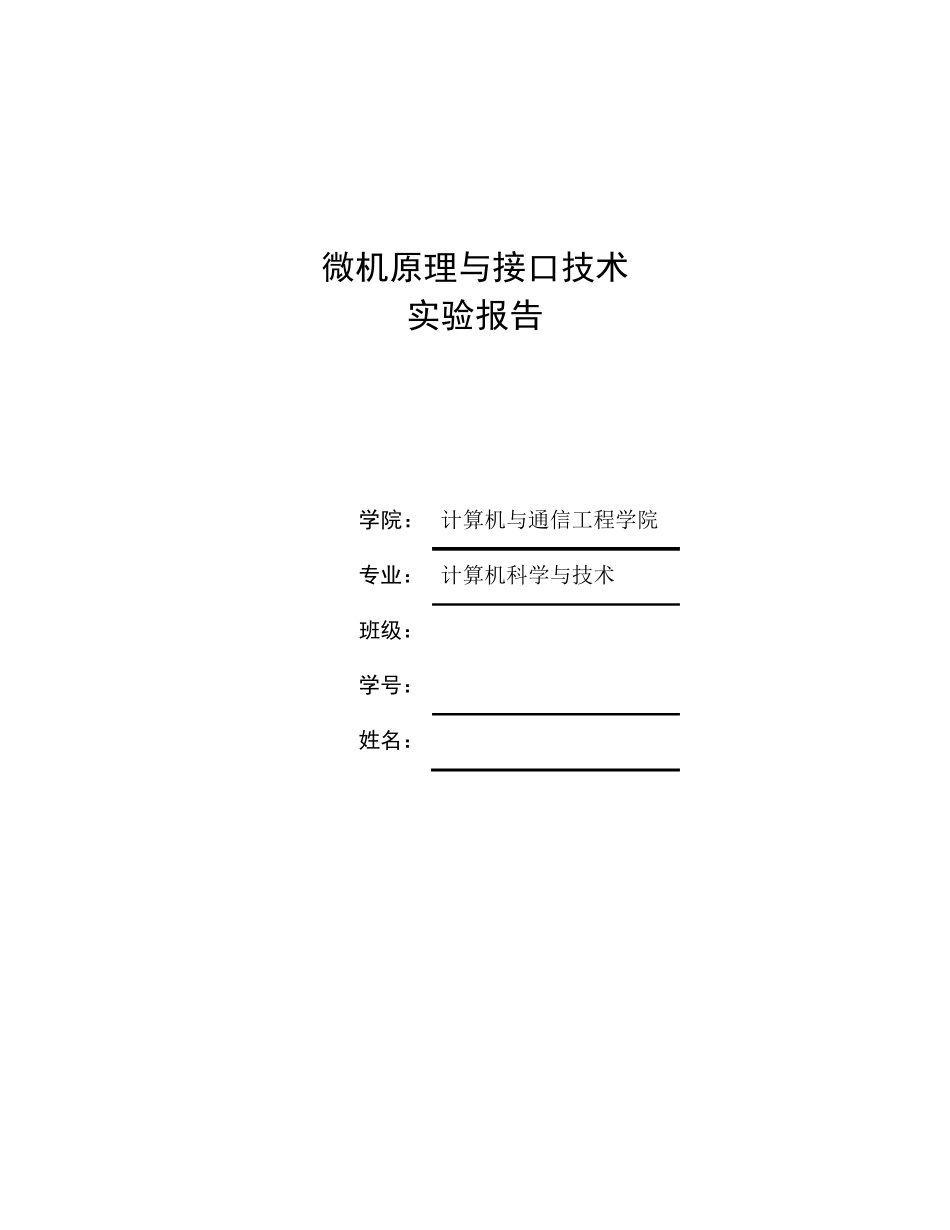

微机原理与接口技术实验报告

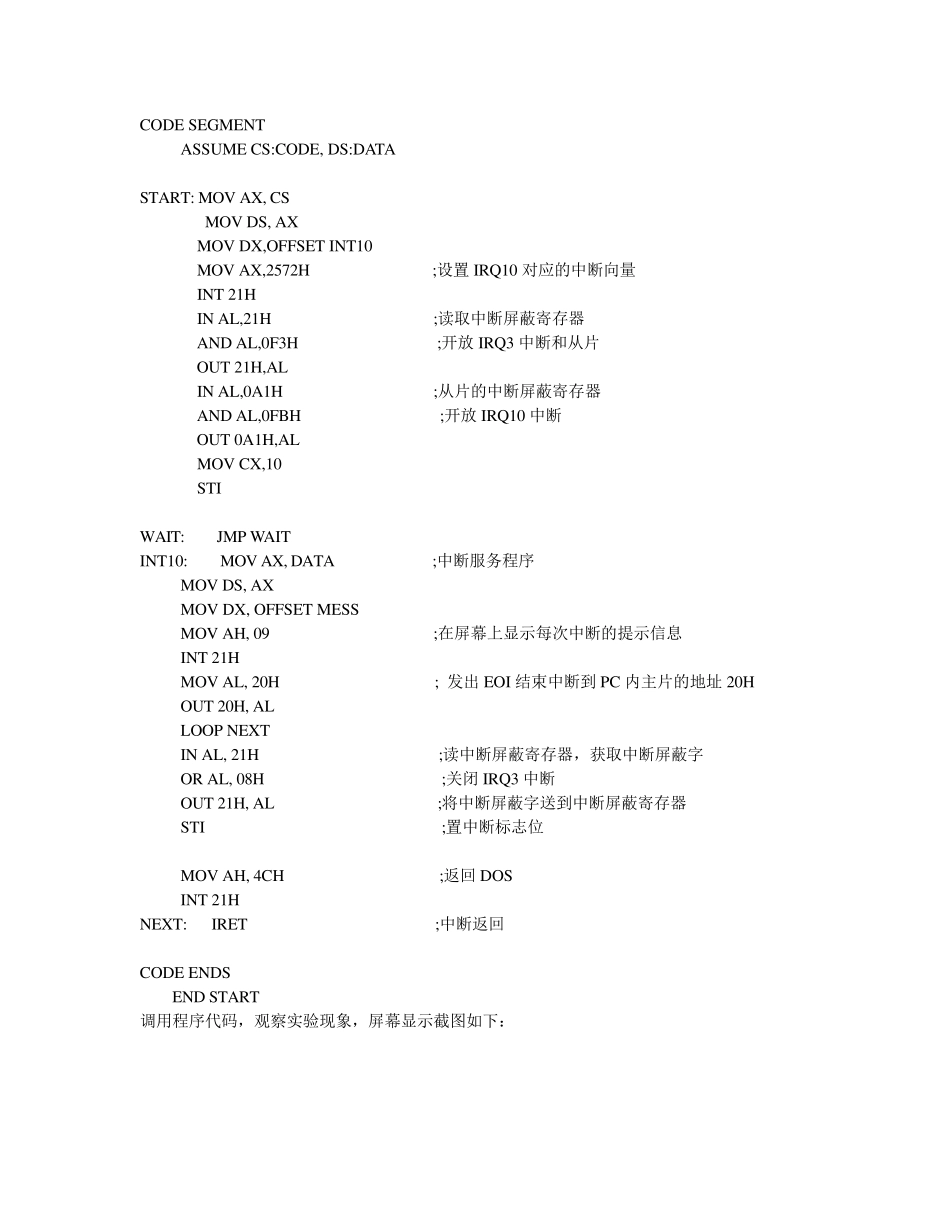

微机原理与接口技术 实验报告 学院： 计算机与通信工程学院 专业： 计算机科学与技术 班级： 学号： 姓名： 实验一 8 2 5 9 中断控制器应用实验 一、实验目的 1.掌握 PC 机中断处理系统的基本原理。 2. 掌握可编程中断控制器8259 的应用编程方法。 二、实验内容 1．PC 机内中断实验。使用单次脉冲模拟中断产生。验证中断处理程序，在显示器屏幕上显示一行预设定的字符串。 2．PC 机内中断嵌套实验。使用单次脉冲模拟两个中断源的中断产生，填写中断处理程序，体会中断嵌套的过程。 3．扩展多中断源查询方式应用实验。利用实验平台上 8259 控制器作为中断扩展源，编写程序对 8259 控制器的中断请求进行处理。 三、实验步骤 1.实验1-1：PC 机内中断应用实验 （1）按接线图连好接线，调用程序源代码 8259-1.asm，观察实验现象，屏幕显示结果截图如下： （2）自设计实验。改变接线方式，将单次脉冲连到 U SB 核心板上的 IRQ10 插孔上，参考本实验代码，编程实现 IRQ10 中断。（注意：考虑 PC 机内中断级联的方式，参看前面的原理说明），代码如下： DATA SEGMENT MESS DB 'IRQ10 ',0DH,0AH, '$' DATA ENDS CODE SEGMENT ASSUME CS:CODE, DS:DATA START: MOV AX, CS MOV DS, AX MOV DX,OFFSET INT10 MOV AX,2572H ;设置IRQ10 对应的中断向量 INT 21H IN AL,21H ;读取中断屏蔽寄存器 AND AL,0F3H ;开放IRQ3 中断和从片 OUT 21H,AL IN AL,0A1H ;从片的中断屏蔽寄存器 AND AL,0FBH ;开放IRQ10 中断 OUT 0A1H,AL MOV CX,10 STI WAIT: JMP WAIT INT10: MOV AX, DATA ;中断服务程序 MOV DS, AX MOV DX, OFFSET MESS MOV AH, 09 ;在屏幕上显示每次中断的提示信息 INT 21H MOV AL, 20H ; 发出 EOI 结束中断到 PC 内主片的地址 20H OUT 20H, AL LOOP NEXT IN AL, 21H ;读中断屏蔽寄存器，获取中断屏蔽字 OR AL, 08H ;关闭 IRQ3 中断 OUT 21H, AL ;将中断屏蔽字送到中断屏蔽寄存器 STI ;置中断标志位 MOV AH, 4CH ;返回 DOS INT 21H NEXT: IRET ;中断返回 CODE ENDS END START 调用程序代码，观察实验现象，屏幕显示截图如下： 2.实验1-2：PC 机内中断嵌套实验 实验要求： （1）按接线图连好接线，调用程序源代码8259-2.asm，做如下操作，观察屏幕显示结果并分析产生该现象的原因： ...
