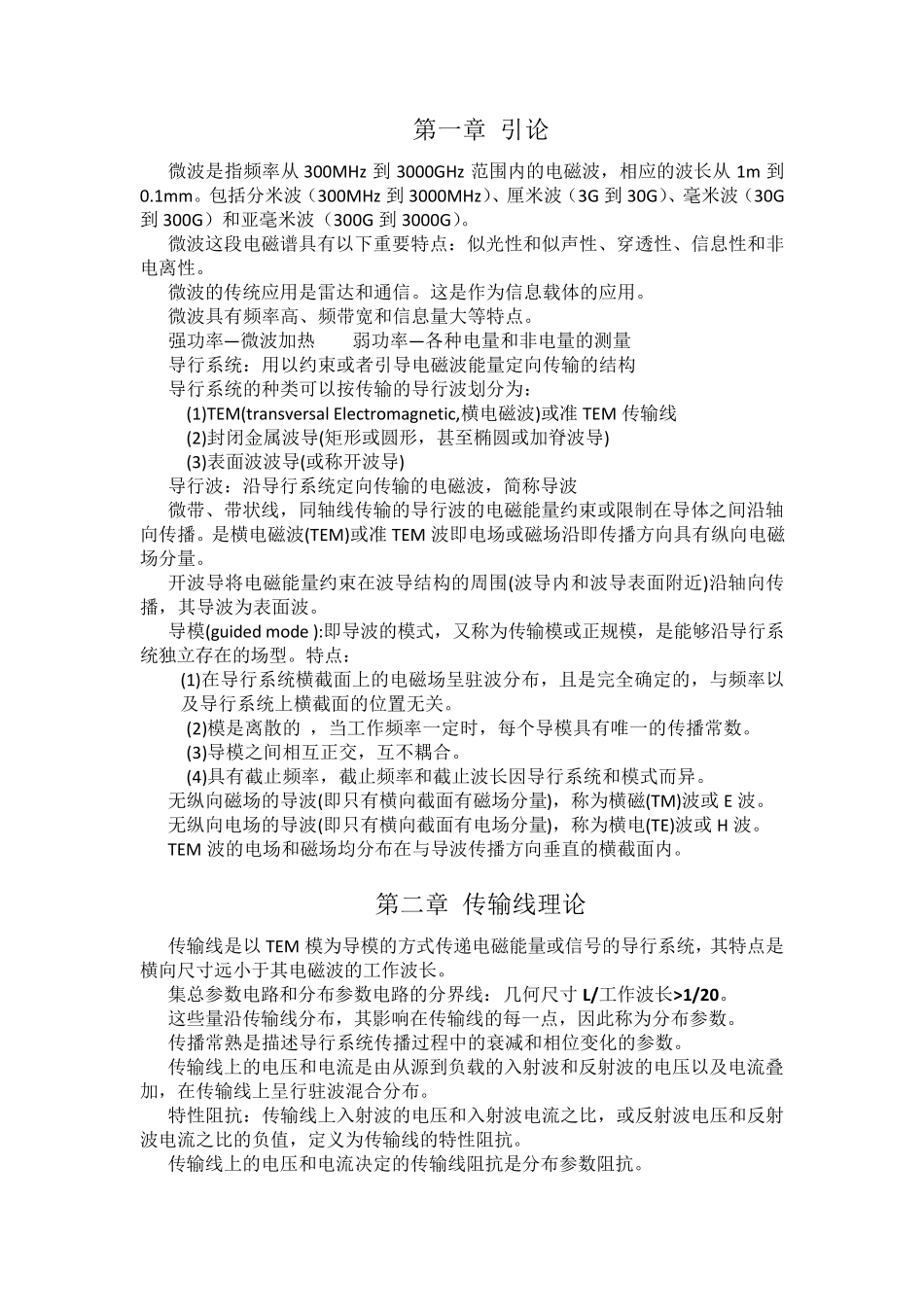

微波技术基础复习重点_第1页
1/6

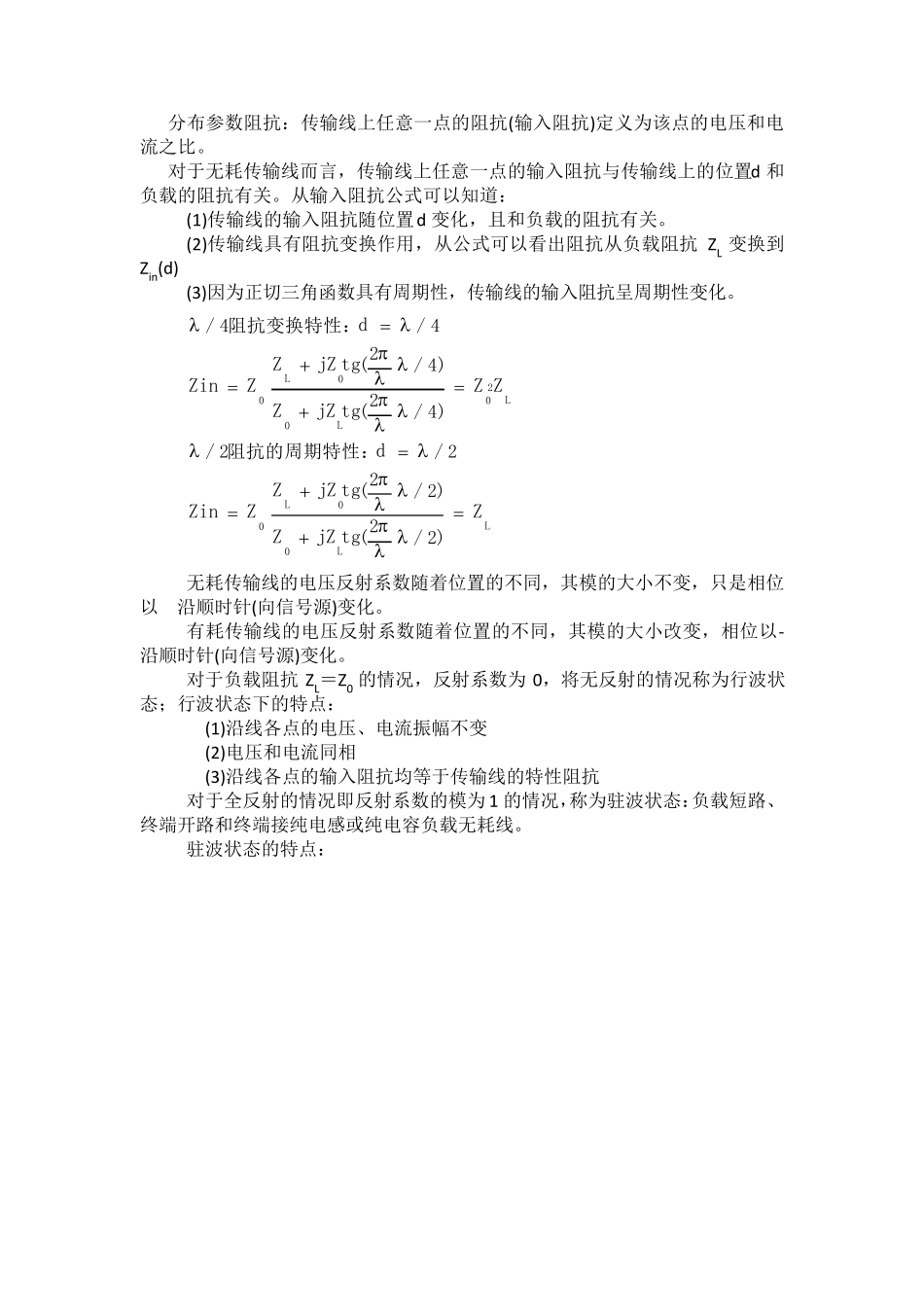

微波技术基础复习重点_第2页
2/6

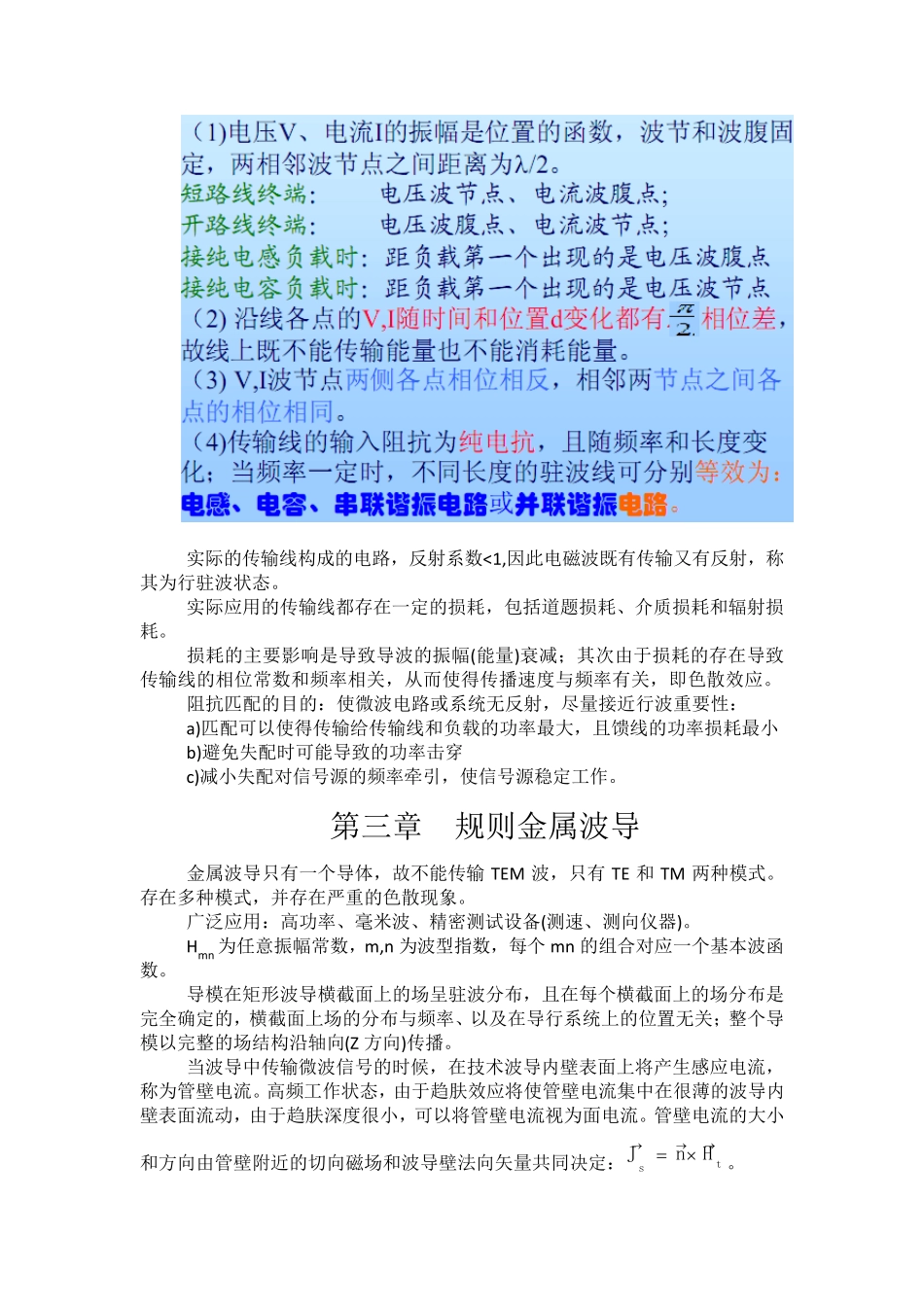

微波技术基础复习重点_第3页
3/6
第一章 引论 微波是指频率从300MHz 到3000GHz 范围内的电磁波,相应的波长从1m 到0.1mm。包括分米波(300MHz 到3000MHz)、厘米波(3G 到30G)、毫米波(30G到300G)和亚毫米波(300G 到3000G)。 微波这段电磁谱具有以下重要特点:似光性和似声性、穿透性、信息性和非电离性。 微波的传统应用是雷达和通信。这是作为信息载体的应用。 微波具有频率高、频带宽和信息量大等特点。 强功率— 微波加热 弱功率— 各种电量和非电量的测量 导行系统:用以约束或者引导电磁波能量定向传输的结构 导行系统的种类可以按传输的导行波划分为: (1)TEM(transversal Electromagnetic,横电磁波)或准 TEM 传输线 (2)封闭金属波导(矩形或圆形,甚至椭圆或加脊波导) (3)表面波波导(或称开波导) 导行波:沿导行系统定向传输的电磁波,简称导波 微带、带状线,同轴线传输的导行波的电磁能量约束或限制在导体之间沿轴向传播。是横电磁波(TEM)或准 TEM 波即电场或磁场沿即传播方向具有纵向电磁场分量。 开波导将电磁能量约束在波导结构的周围(波导内和波导表面附近)沿轴向传播,其导波为表面波。 导模(guided mode ):即导波的模式,又称为传输模或正规模,是能够沿导行系统独立存在的场型。特点: (1)在导行系统横截面上的电磁场呈驻波分布,且是完全确定的,与频率以及导行系统上横截面的位置无关。 (2)模是离散的 ,当工作频率一定时,每个导模具有唯一的传播常数。 (3)导模之间相互正交,互不耦合。 (4)具有截止频率,截止频率和截止波长因导行系统和模式而异。 无纵向磁场的导波(即只有横向截面有磁场分量),称为横磁(TM)波或 E 波。 无纵向电场的导波(即只有横向截面有电场分量),称为横电(TE)波或 H 波。 TEM 波的电场和磁场均分布在与导波传播方向垂直的横截面内。 第二章 传输线理论 传输线是以 TEM 模为导模的方式传递电磁能量或信号的导行系统,其特点是横向尺寸远小于其电磁波的工作波长。 集总参数电路和分布参数电路的分界线:几何尺寸 L/工作波长>1/20。 这些量沿传输线分布,其影响在传输线的每一点,因此称为分布参数。 传播常熟是描述导行系统传播过程中的衰减和相位变化的参数。 传输线上的电压和电流是由从源到负载的入射波和反射波的电压以及电流叠加,在传输线上呈行驻波混合分布。 特性阻抗:传输线上入射波的电压和入射波电流之比,或反射波电压和反射波电流之比的负值,定义为传输线的...
