微波炉不加热故障检修一例

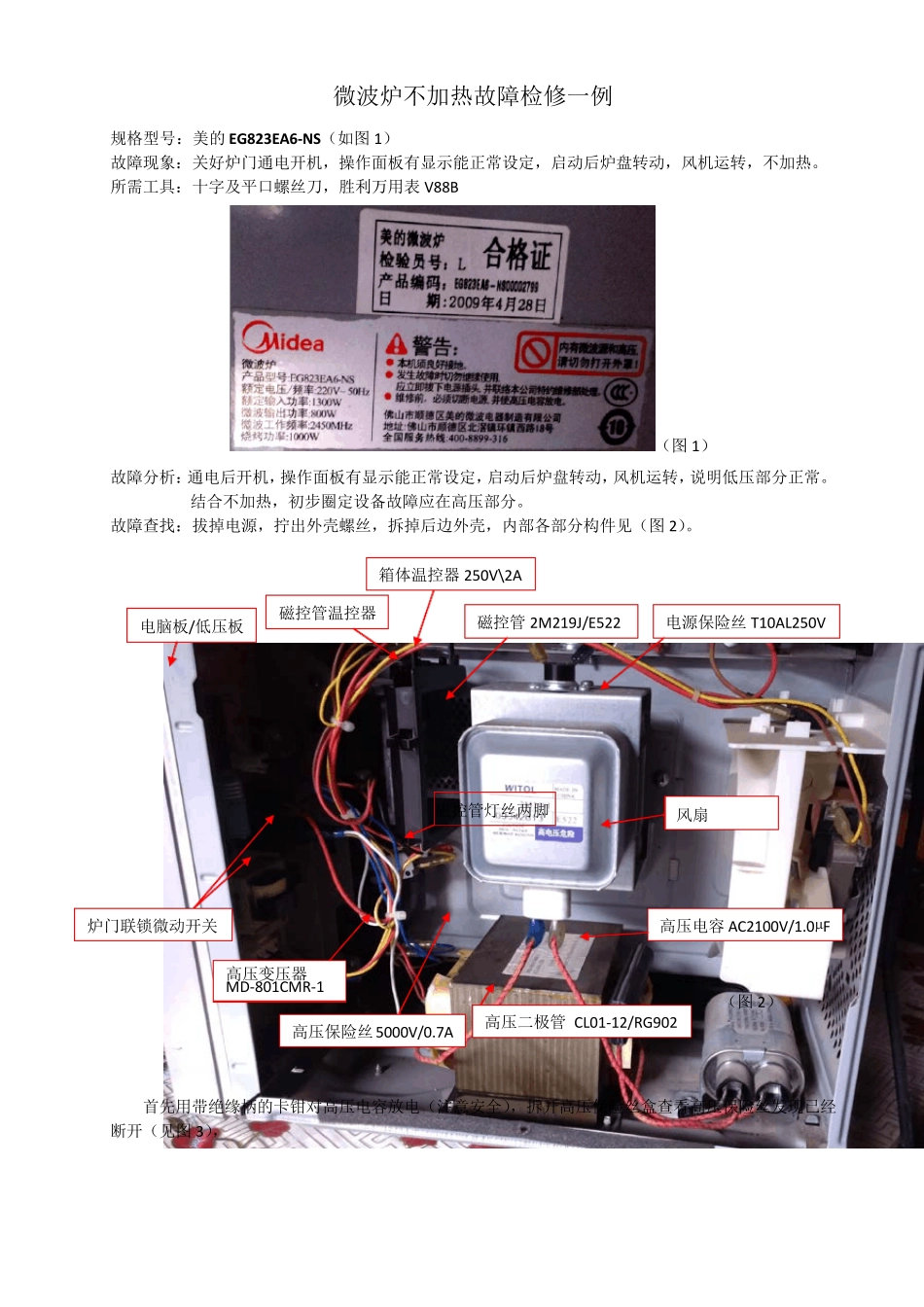

微波炉不加热故障检修一例_第1页
1/6

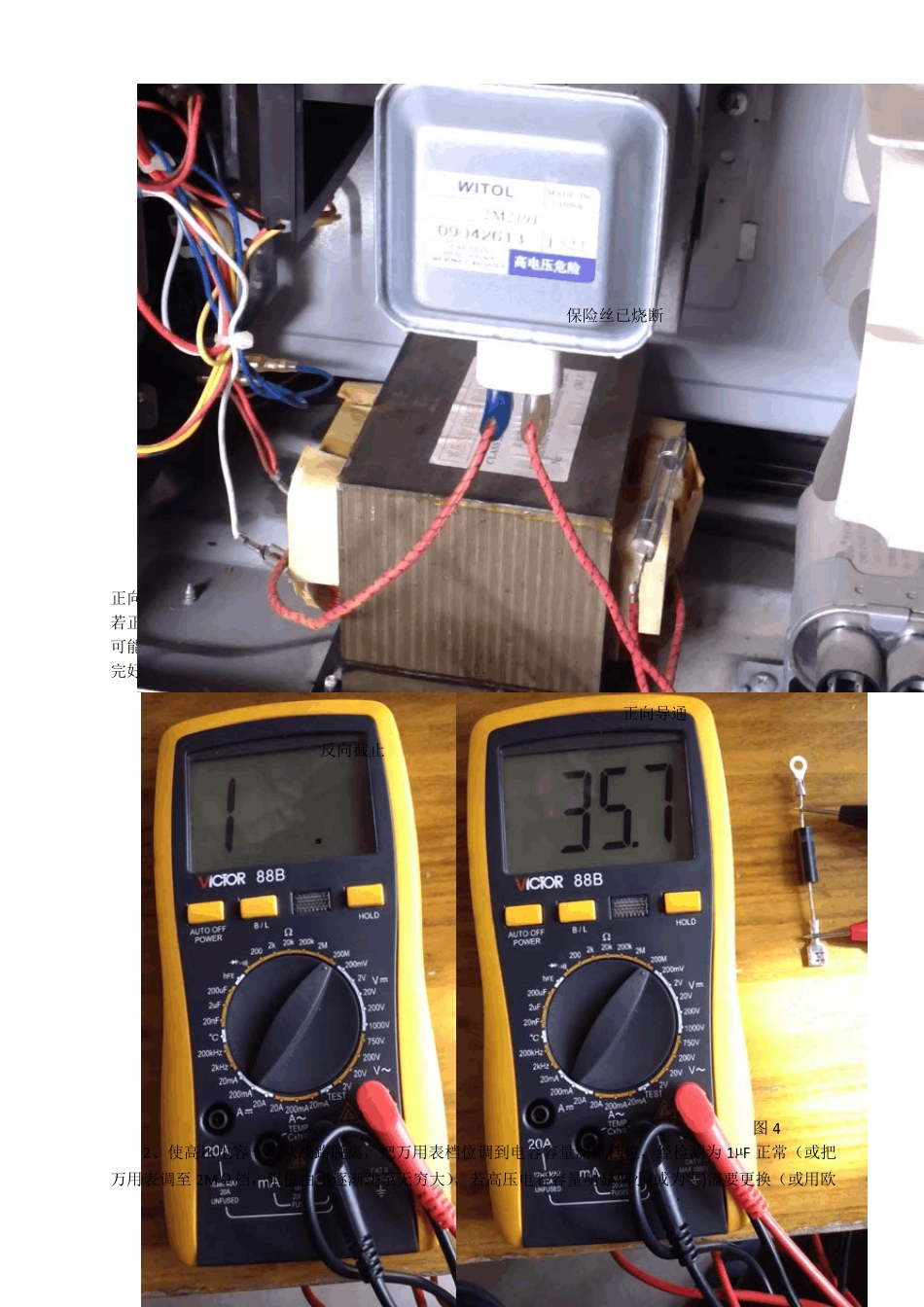

微波炉不加热故障检修一例_第2页
2/6

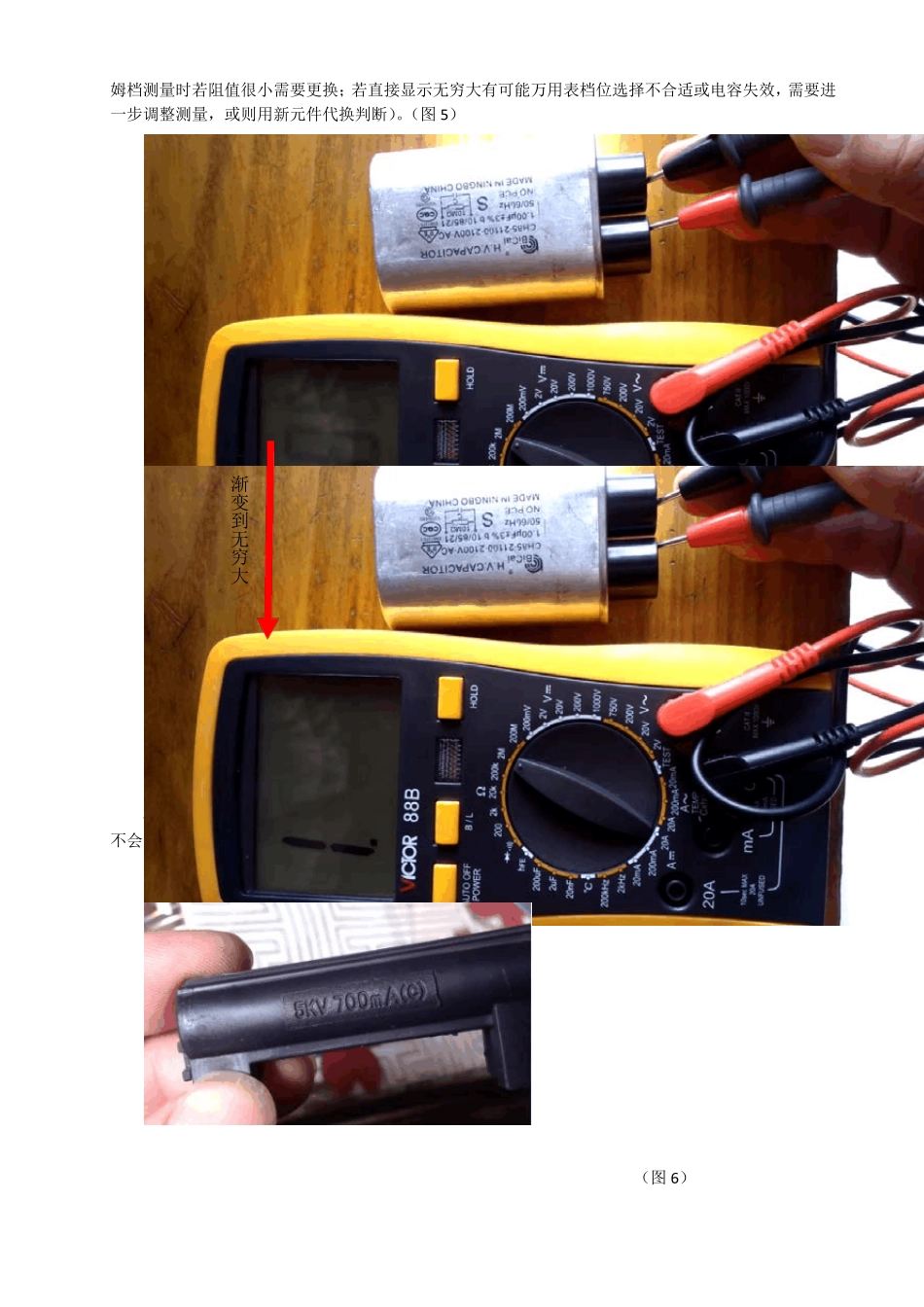

微波炉不加热故障检修一例_第3页
3/6
微波炉不加热故障检修一例 规格型号:美的EG823EA6-NS(如图1) 故障现象:关好炉门通电开机,操作面板有显示能正常设定,启动后炉盘转动,风机运转,不加热。 所需工具:十字及平口螺丝刀,胜利万用表 V88B (图1) 故障分析:通电后开机,操作面板有显示能正常设定,启动后炉盘转动,风机运转,说明低压部分正常。结合不加热,初步圈定设备故障应在高压部分。 故障查找:拔掉电源,拧出外壳螺丝,拆掉后边外壳,内部各部分构件见(图2)。 (图2) 首先用带绝缘柄的卡钳对高压电容放电(注意安全),拆开高压保险丝盒查看高压保险丝发现已经断开(见图3), 磁控管 2M219J/E522 箱体温控器 250V\2A 电源保险丝 T10AL250V 风扇 高压电容 AC2100V/1.0µF 高压变压器 MD-801CMR-1 炉门联锁微动开关 电脑板/低压板 高压二极管 CL01-12/RG902 高压保险丝5000V/0.7A 磁控管温控器 磁控管灯丝两脚 图3 说明后级电路有过流情况(需要排除元器件故障,以免因直接更换高压保险丝引起故障进一步扩大)。 1、拔下高压二极管的一脚,用万用表检测高压二极管是否完好【需要把档位调到200M Ω档,若正向导通(显示阻值,注意不要用手接触表针或管脚,否则判断不准确)、反向阻值为无穷大为正常;若正反向阻值均很小说明高压二极管击穿短路,必须更换;若正反向阻值均无穷大则说明高压二极管有可能烧毁断路(也有可能是万用表档位选择不合适)】,经检测高压二极管正向导通、反向阻值无穷大,完好。(图4) 图4 2、使高压电容一脚从线路脱离,把万用表档位调到电容容量测量档位,经检测为 1µF 正常(或把万用表调至 2M Ω档,阻值由小逐渐跳至无穷大),若高压电容容量明显偏小(或为零)需要更换(或用欧保险丝已烧断 反向截止 正向导通 姆档测量时若阻值很小需要更换;若直接显示无穷大有可能万用表档位选择不合适或电容失效,需要进一步调整测量,或则用新元件代换判断)。(图5) 图5 3、用万用表测量磁控管灯丝两脚(正常电阻为1Ω左右但不能为零,此处故障通常为断路,一般不会短路,但由于有些灯丝插座两脚间填充有电容介质,也会出现短路或引脚对外壳短路,需要注意。) 故障排除:经过初步检测后级电路均正常,更换新的同规格高压保险丝(见图6、7), (图6) 渐变到无穷大 图7 用适用微波炉的容器盛适量水放入炉内装盘上,关好炉门通电试机,正常运行,停机后检测容器内凉水变热,故障排除。 出现此故障...
