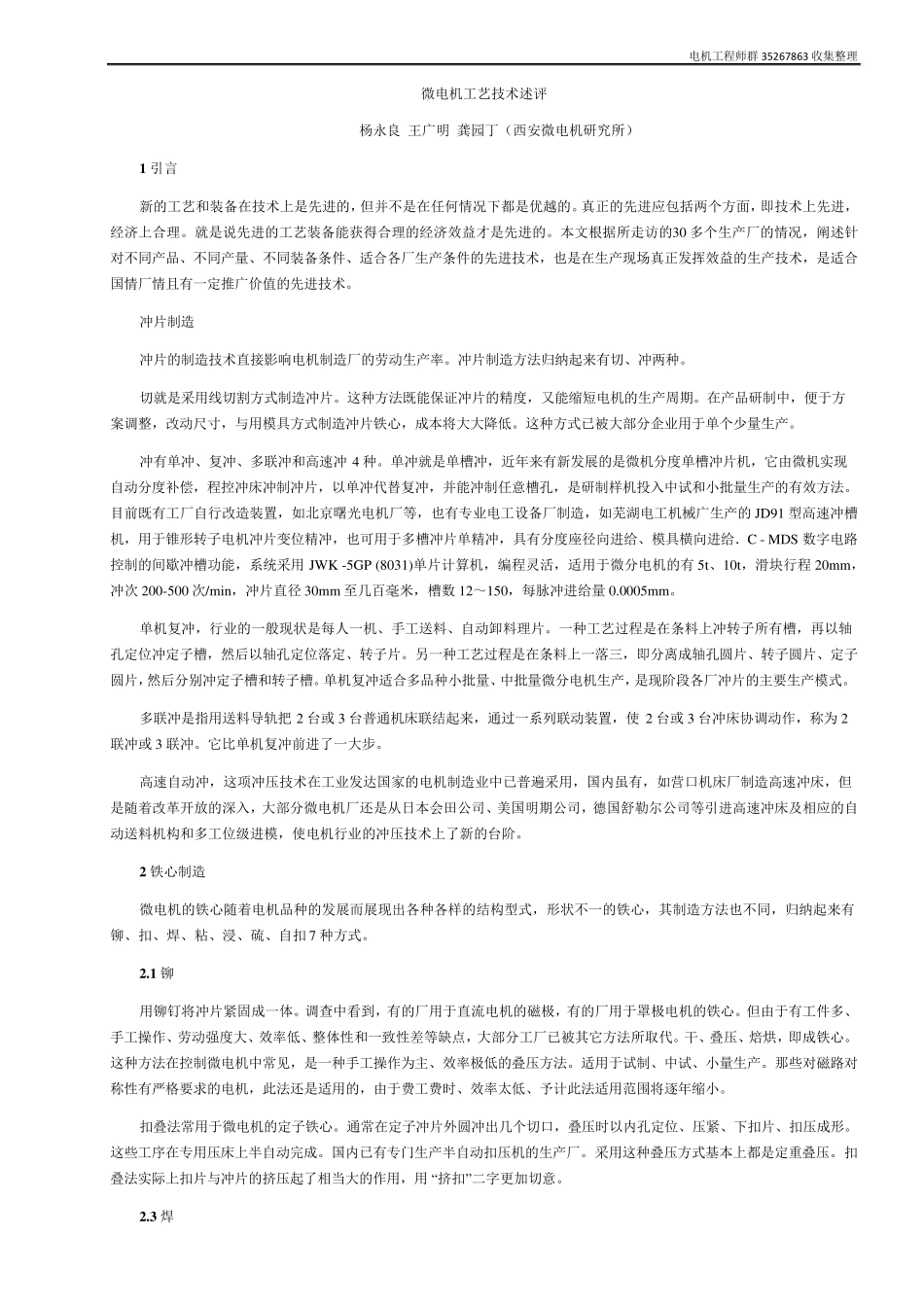

微电机工艺技术述评_第1页
1/7
微电机工艺技术述评_第2页
2/7
微电机工艺技术述评_第3页
3/7
电机工程师群35267863 收集整理 微电机工艺技术述评 杨永良 王广明 龚园丁(西安微电机研究所) 1 引言 新的工艺和装备在技术上是先进的,但并不是在任何情况下都是优越的。真正的先进应包括两个方面,即技术上先进,经济上合理。就是说先进的工艺装备能获得合理的经济效益才是先进的。本文根据所走访的30 多个生产厂的情况,阐述针对不同产品、不同产量、不同装备条件、适合各厂生产条件的先进技术,也是在生产现场真正发挥效益的生产技术,是适合国情厂情且有一定推广价值的先进技术。 冲片制造 冲片的制造技术直接影响电机制造厂的劳动生产率。冲片制造方法归纳起来有切、冲两种。 切就是采用线切割方式制造冲片。这种方法既能保证冲片的精度,又能缩短电机的生产周期。在产品研制中,便于方案调整,改动尺寸,与用模具方式制造冲片铁心,成本将大大降低。这种方式已被大部分企业用于单个少量生产。 冲有单冲、复冲、多联冲和高速冲 4 种。单冲就是单槽冲,近年来有新发展的是微机分度单槽冲片机,它由微机实现自动分度补偿,程控冲床冲制冲片,以单冲代替复冲,并能冲制任意槽孔,是研制样机投入中试和小批量生产的有效方法。目前既有工厂自行改造装置,如北京曙光电机厂等,也有专业电工设备厂制造,如芜湖电工机械广生产的JD91 型高速冲槽机,用于锥形转子电机冲片变位精冲,也可用于多槽冲片单精冲,具有分度座径向进给、模具横向进给.C - MDS 数字电路控制的间歇冲槽功能,系统采用 JWK -5GP (8031)单片计算机,编程灵活,适用于微分电机的有 5t、10t,滑块行程20mm,冲次 200-500 次/min,冲片直径 30mm 至几百毫米,槽数 12~150,每脉冲进给量 0.0005mm。 单机复冲,行业的一般现状是每人一机、手工送料、自动卸料理片。一种工艺过程是在条料上冲转子所有槽,再以轴孔定位冲定子槽,然后以轴孔定位落定、转子片。另一种工艺过程是在条料上一落三,即分离成轴孔圆片、转子圆片、定子圆片,然后分别冲定子槽和转子槽。单机复冲适合多品种小批量、中批量微分电机生产,是现阶段各厂冲片的主要生产模式。 多联冲是指用送料导轨把 2 台或 3 台普通机床联结起来,通过一系列联动装置,使 2 台或 3 台冲床协调动作,称为 2联冲或 3 联冲。它比单机复冲前进了一大步。 高速自动冲,这项冲压技术在工业发达国家的电机制造业中已普遍采用,国内虽有,如营口机床厂制造高速冲床,但是随着改革开放的深...
