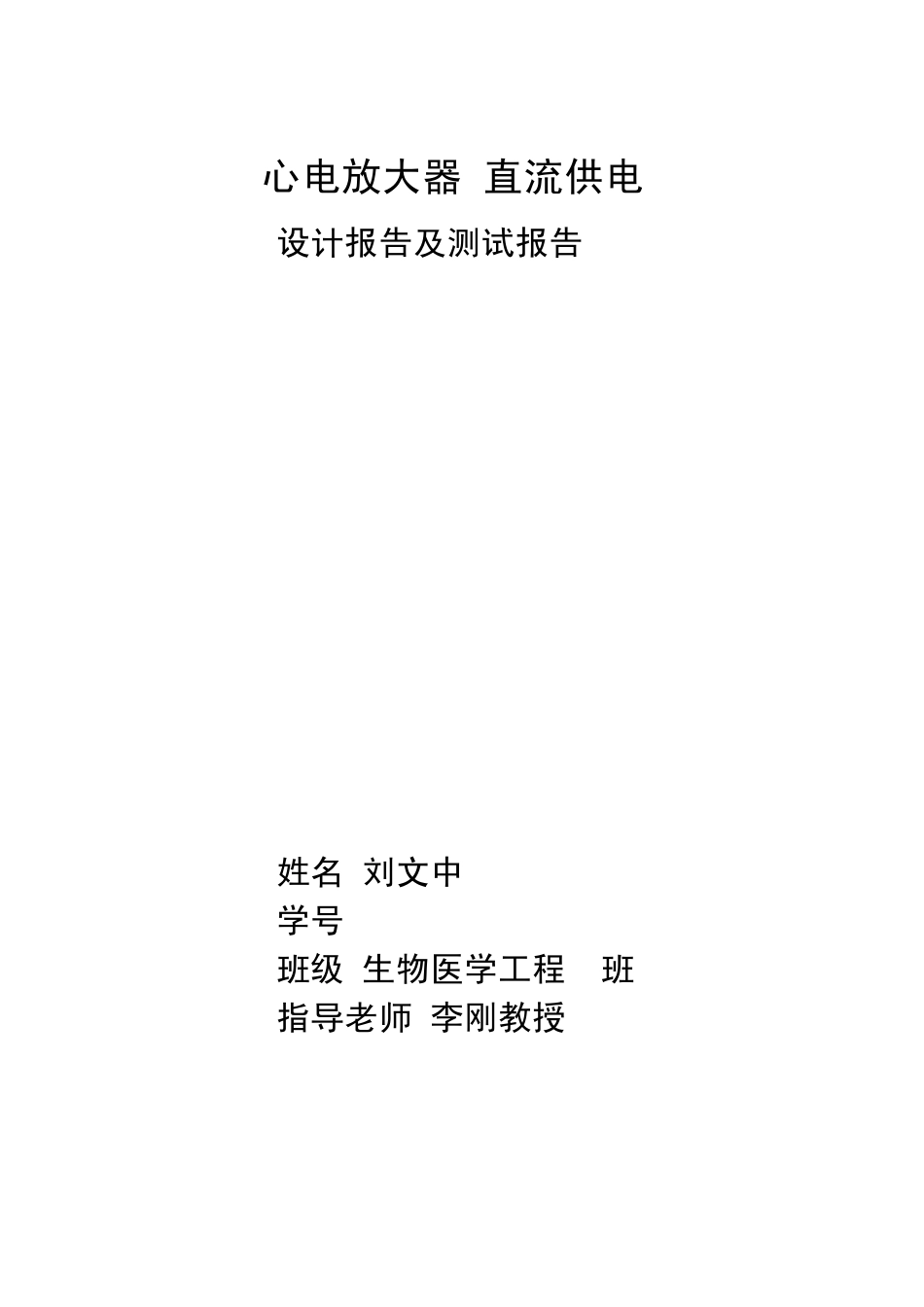

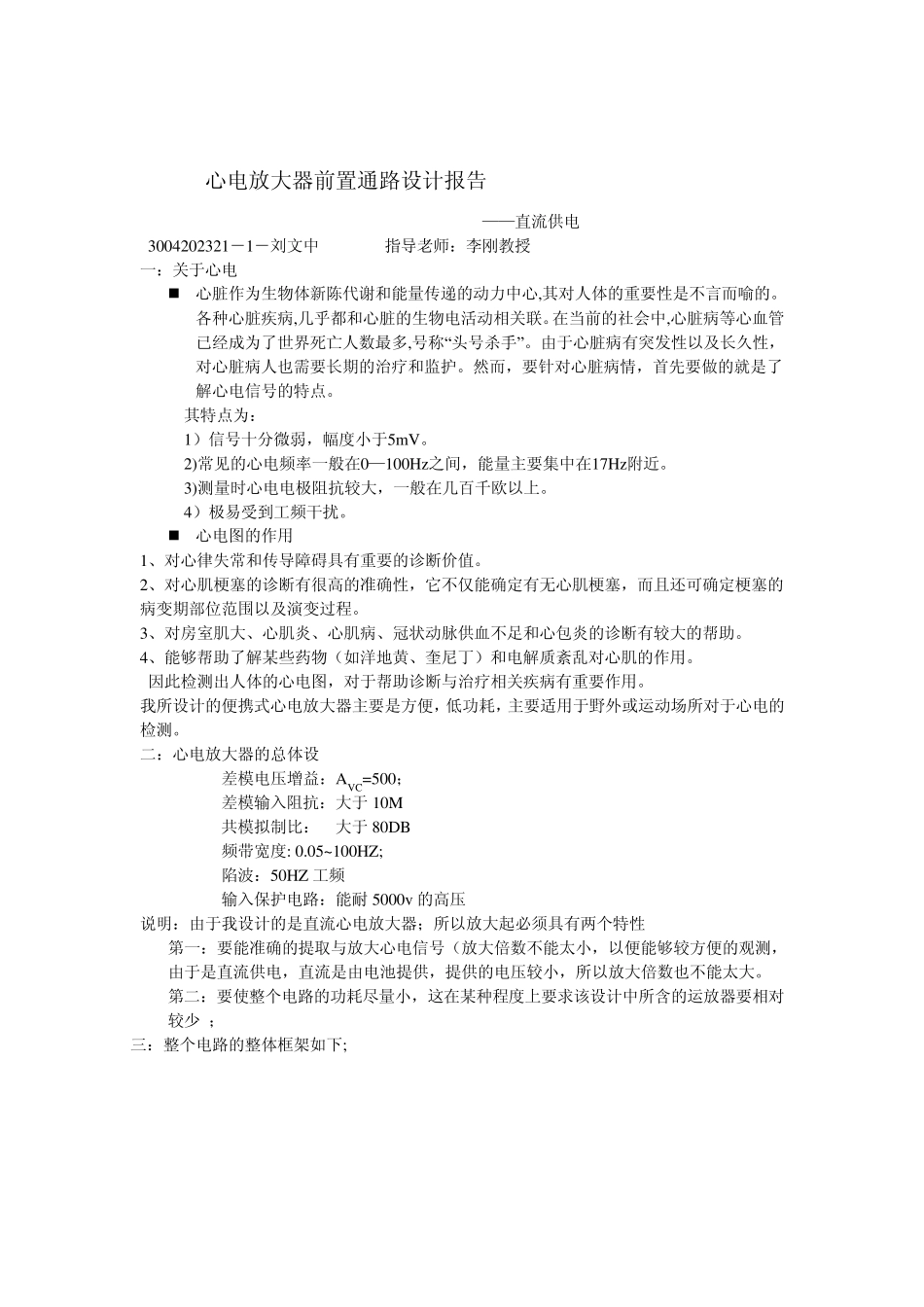

心电放大器(直流供电) 设计报告及测试报告 姓名:刘文中 学号:3004202321 班级:生物医学工程 1班 指导老师:李刚教授 心电放大器前置通路设计报告 ——直流供电 3004202321－1－刘文中 指导老师：李刚教授 一：关于心电 心脏作为生物体新陈代谢和能量传递的动力中心,其对人体的重要性是不言而喻的。各种心脏疾病,几乎都和心脏的生物电活动相关联。在当前的社会中,心脏病等心血管已经成为了世界死亡人数最多,号称“头号杀手”。由于心脏病有突发性以及长久性，对心脏病人也需要长期的治疗和监护。然而，要针对心脏病情，首先要做的就是了解心电信号的特点。 其特点为： 1）信号十分微弱，幅度小于5mV。 2)常见的心电频率一般在0—100Hz之间，能量主要集中在17Hz附近。 3)测量时心电电极阻抗较大，一般在几百千欧以上。 4）极易受到工频干扰。 心电图的作用 1、对心律失常和传导障碍具有重要的诊断价值。 2、对心肌梗塞的诊断有很高的准确性，它不仅能确定有无心肌梗塞，而且还可确定梗塞的病变期部位范围以及演变过程。 3、对房室肌大、心肌炎、心肌病、冠状动脉供血不足和心包炎的诊断有较大的帮助。 4、能够帮助了解某些药物（如洋地黄、奎尼丁）和电解质紊乱对心肌的作用。 因此检测出人体的心电图，对于帮助诊断与治疗相关疾病有重要作用。 我所设计的便携式心电放大器主要是方便，低功耗，主要适用于野外或运动场所对于心电的检测。 二：心电放大器的总体设 差模电压增益：AVC=500； 差模输入阻抗：大于 10M 共模拟制比： 大于 80DB 频带宽度: 0.05~100HZ; 陷波：50HZ 工频 输入保护电路：能耐 5000v 的高压 说明：由于我设计的是直流心电放大器；所以放大起必须具有两个特性 第一：要能准确的提取与放大心电信号（放大倍数不能太小，以便能够较方便的观测，由于是直流供电，直流是由电池提供，提供的电压较小，所以放大倍数也不能太大。 第二：要使整个电路的功耗尽量小，这在某种程度上要求该设计中所含的运放器要相对较少 ； 三：整个电路的整体框架如下; 四：各节电路的设计： 1：保护电路与前置放大电路 前置放大倍数为50，高通的截至频率为0.05HZ,其中,A1,A2 并联级的放大倍数为5,AD623的放大倍数为10 倍. (1) 由于前置放大器起着提取信号并初次放大信号的作用，所以要求所用的运放有高共模拟制比，高输入阻抗，较高的差模增益，低的失调电压，低功耗。这里选用AD623,它有：110...
