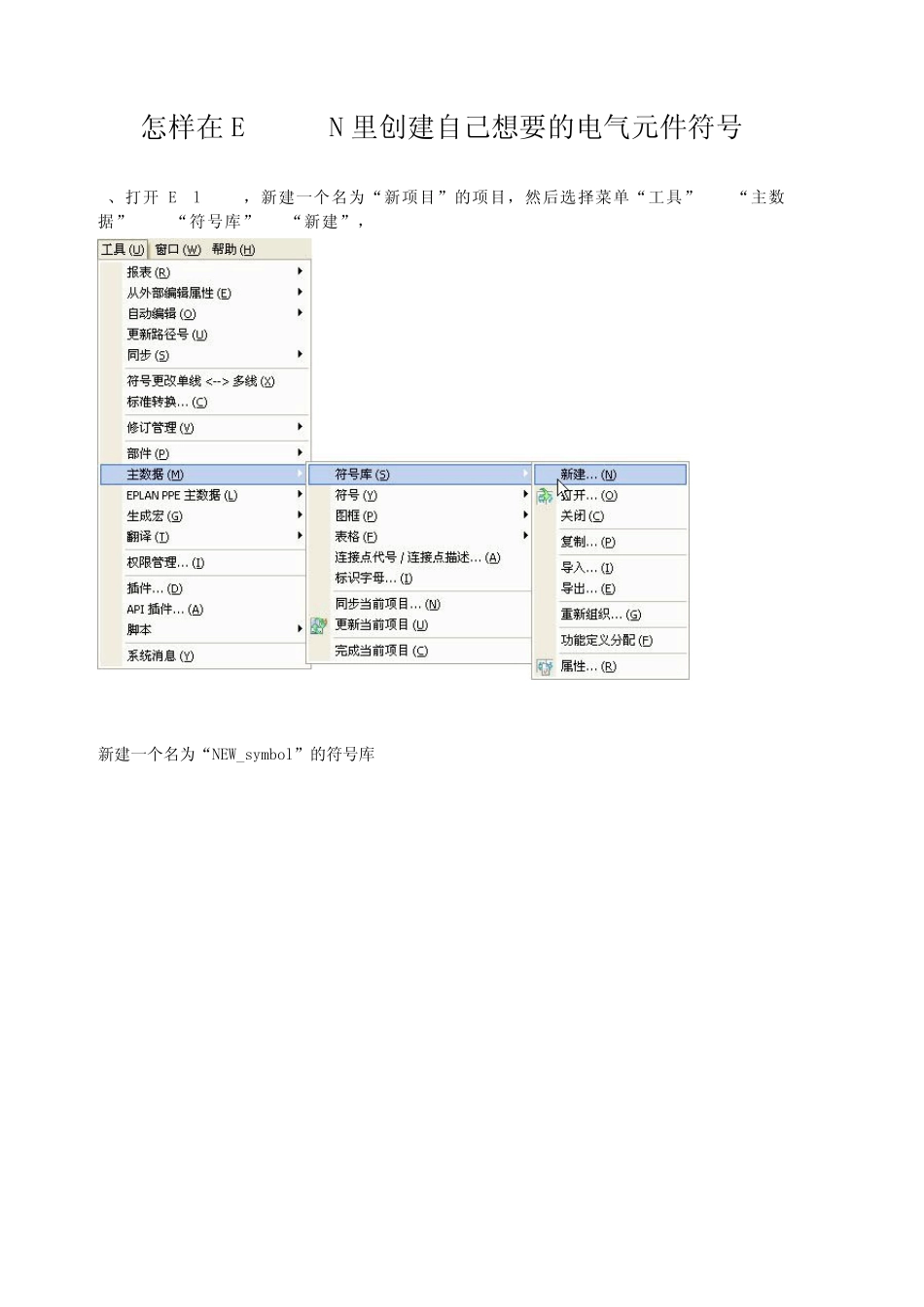

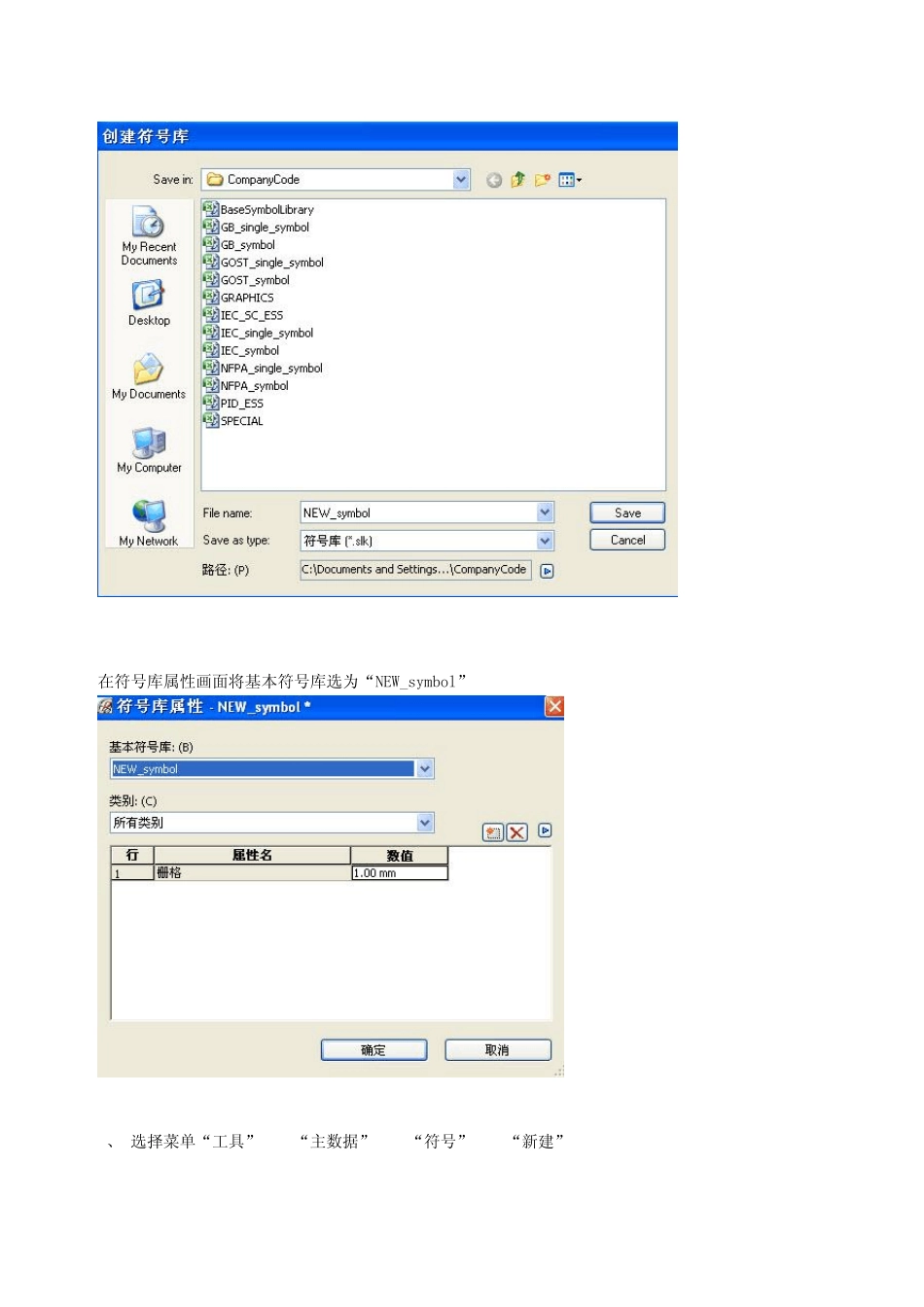

怎样在EPLAN P8里创建自己想要的电气元件符号 1、打开Eplan P8 ,新建一个名为“新项目”的项目,然后选择菜单“工具”----“主数据”-----“符号库”----“新建”, 新建一个名为“NEW_symbol”的符号库 在符号库属性画面将基本符号库选为“NEW_symbol” 2、 选择菜单“工具”----“主数据”----“符号”----“新建” 目标变量选择“变量A”,然后点击“确定”。 在符号属性画面,命名符号名,选择功能定义,连接点;由于本例是创建一个变压器符号,符号名定为“TC1”,功能定义选择“变压器有 PE,可变”,连接点为“11 ”,点击“确定”。 3、创建新的变压器符号 由于符号库里已经有变压器符号,可以在新建符号页面插入已有的变压器符号, 对其进行修改。在创建符号时,栅格尽量选择C,以免在后续的电气图绘制时插 入该符号而不能自动连线。 4、在菜单“选项”----“设置”------“项目”----“新项目”---“管理”----“符 号库”右侧的符号库表格中增加“NEW_symbol”符号库, 然后在菜单“项目”-----“关闭”,再次打开“新项目”,在这过程中会出现更 新主数据的提示,选择“是”。 5、 在菜单“插入”-----“符号”,可以看到刚才新建的变压器符号, 选择该符号并插入到图纸中的适当位置,在其属性中填写连接代号 6、使用菜单“项目数据”----“消息”----“执行项目检查”对项目进行检查,通 过“消息”----“管理”获知检查结果。 至此,变压器符号创建完成
