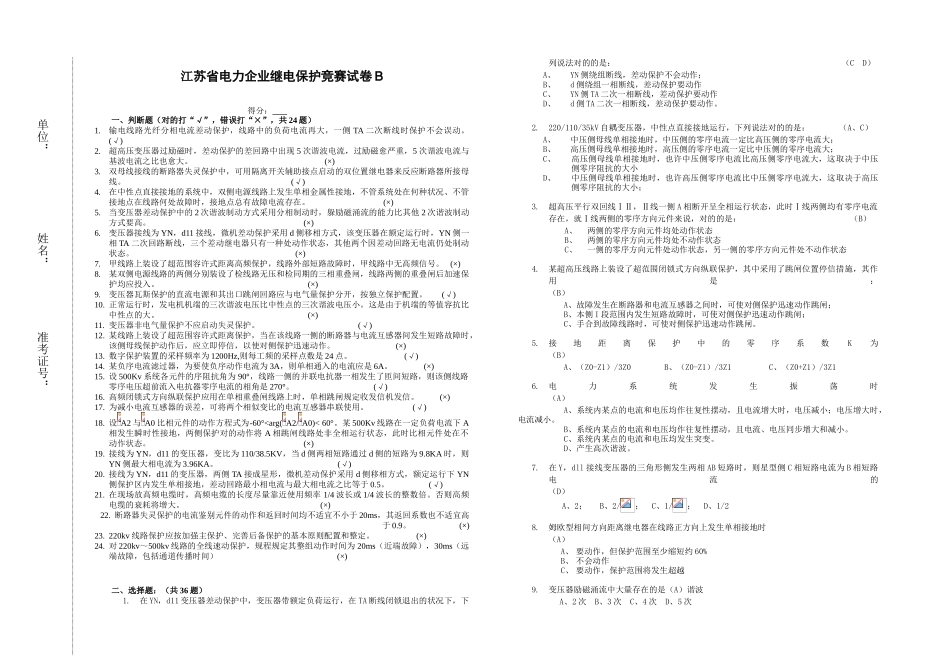

江苏省电力企业继电保护竞赛试卷 B 得分： 一、判断题（对的打“√”，错误打“×”，共 24 题）1.输电线路光纤分相电流差动保护，线路中的负荷电流再大，一侧 TA 二次断线时保护不会误动。(√)2.超高压变压器过励磁时，差动保护的差回路中出现 5 次谐波电流，过励磁愈严重，5 次谐波电流与基波电流之比也愈大。 (×)3.双母线接线的断路器失灵保护中，可用隔离开关辅助接点启动的双位置继电器来反应断路器所接母线。 (√)4.在中性点直接接地的系统中，双侧电源线路上发生单相金属性接地，不管系统处在何种状况、不管接地点在线路何处故障时，接地点总有故障电流存在。 (×)5.当变压器差动保护中的 2 次谐波制动方式采用分相制动时，躲励磁涌流的能力比其他 2 次谐波制动方式要高。 (×)6.变压器接线为 YN，d11 接线，微机差动保护采用 d 侧移相方式，该变压器在额定运行时，YN 侧一相 TA 二次回路断线，三个差动继电器只有一种处动作状态，其他两个因差动回路无电流仍处制动状态。 (×)7.甲线路上装设了超范围容许式距离高频保护，线路外部短路故障时，甲线路中无高频信号。 (×)8.某双侧电源线路的两侧分别装设了检线路无压和检同期的三相重叠闸，线路两侧的重叠闸后加速保护均应投入。 (×)9.变压器瓦斯保护的直流电源和其出口跳闸回路应与电气量保护分开，按独立保护配置。 (√)10. 正常运行时，发电机机端的三次谐波电压比中性点的三次谐波电压小。这是由于机端的等值容抗比中性点的大。 (×)11. 变压器非电气量保护不应启动失灵保护。 (√)12. 某线路上装设了超范围容许式距离保护，当在该线路一侧的断路器与电流互感器间发生短路故障时，该侧母线保护动作后，应立即停信，以使对侧保护迅速动作。 (×)13. 数字保护装置的采样频率为 1200Hz,则每工频的采样点数是 24 点。 (√)14. 某负序电流滤过器，为要使负序动作电流为 3A，则单相通入的电流应是 6A。 (×)15. 设 500Kv 系统各元件的序阻抗角为 90°，线路一侧的并联电抗器一相发生了匝间短路，则该侧线路零序电压超前流入电抗器零序电流的相角是 270°。 (√)16. 高频闭锁式方向纵联保护应用在单相重叠闸线路上时，单相跳闸规定收发信机发信。 (×)17. 为减小电流互感器的误差，可将两个相似变比的电流互感器串联使用。 (√)18. 设 A2 与 A0 比相元件的动作方程式为-60°
