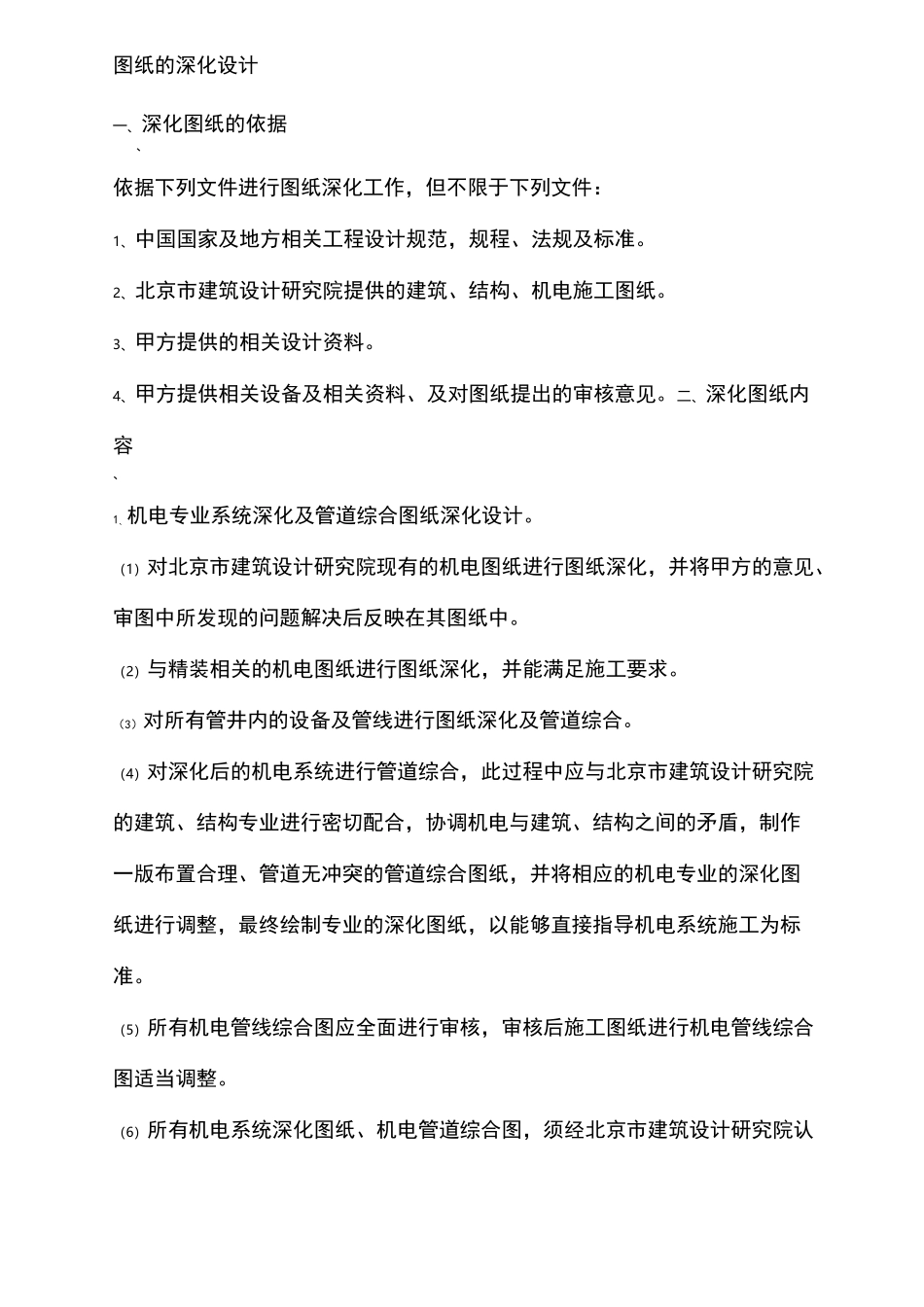

图纸的深化设计一、深化图纸的依据、依据下列文件进行图纸深化工作，但不限于下列文件：1、中国国家及地方相关工程设计规范，规程、法规及标准
2、北京市建筑设计研究院提供的建筑、结构、机电施工图纸
3、甲方提供的相关设计资料
4、甲方提供相关设备及相关资料、及对图纸提出的审核意见
二、深化图纸内容、1、机电专业系统深化及管道综合图纸深化设计
（1）对北京市建筑设计研究院现有的机电图纸进行图纸深化，并将甲方的意见、审图中所发现的问题解决后反映在其图纸中
（2）与精装相关的机电图纸进行图纸深化，并能满足施工要求
（3）对所有管井内的设备及管线进行图纸深化及管道综合
（4）对深化后的机电系统进行管道综合，此过程中应与北京市建筑设计研究院的建筑、结构专业进行密切配合，协调机电与建筑、结构之间的矛盾，制作一版布置合理、管道无冲突的管道综合图纸，并将相应的机电专业的深化图纸进行调整，最终绘制专业的深化图纸，以能够直接指导机电系统施工为标准
（5）所有机电管线综合图应全面进行审核，审核后施工图纸进行机电管线综合图适当调整
（6）所有机电系统深化图纸、机电管道综合图，须经北京市建筑设计研究院认可，并套用该设计院的图签，加盖”深化施工图”图章，直接指导施工

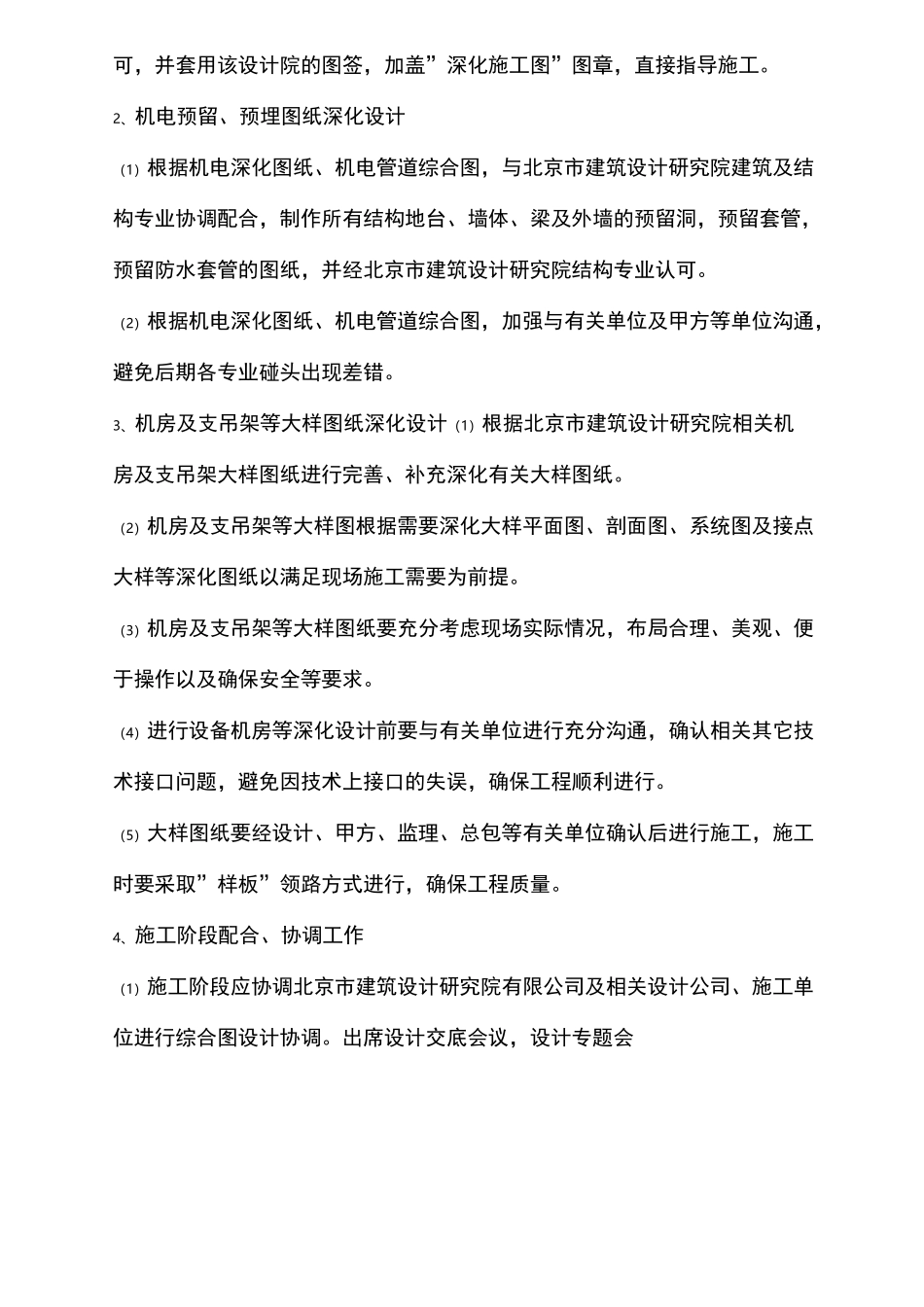

2、机电预留、预埋图纸深化设计（1）根据机电深化图纸、机电管道综合图，与北京市建筑设计研究院建筑及结构专业协调配合，制作所有结构地台、墙体、梁及外墙的预留洞，预留套管，预留防水套管的图纸，并经北京市建筑设计研究院结构专业认可
（2）根据机电深化图纸、机电管道综合图，加强与有关单位及甲方等单位沟通，避免后期各专业碰头出现差错
3、机房及支吊架等大样图纸深化设计（1）根据北京市建筑设计研究院相关机房及支吊架大样图纸进行完善、补充深化有关大样图纸
（2）机房及支吊架等大样图根据需要深化大样平面图、剖面图、系统图及接点大样等深化图纸以满足现场施工需要为
